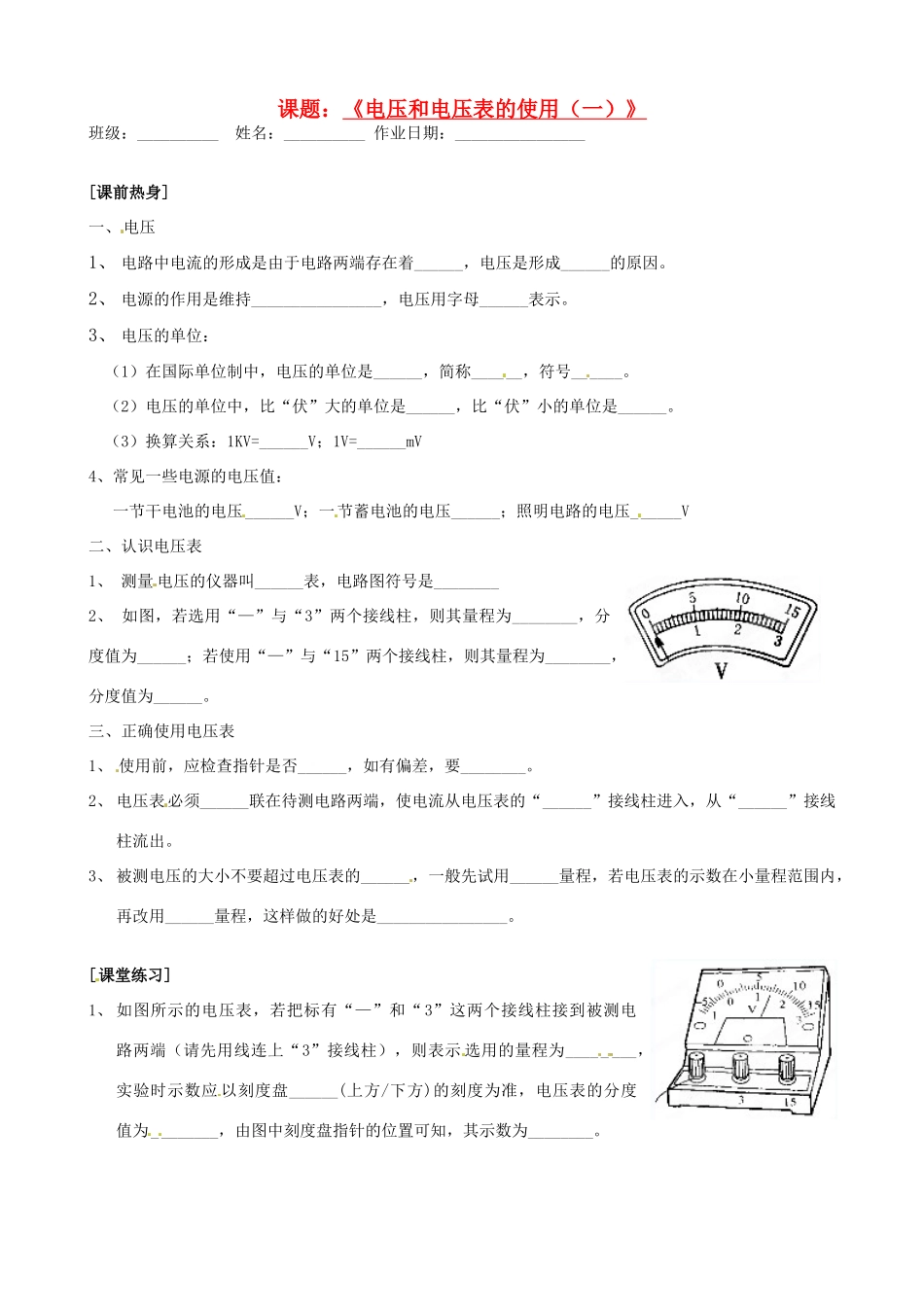

九年级物理上册(134电压和电压表的使用(一))自主学习 苏科版试卷VIP专享VIP免费

课题：《电压和电压表的使用（一）》班级：__________姓名：__________作业日期：________________[课前热身]一、电压1、电路中电流的形成是由于电路两端存在着______，电压是形成______的原因。2、电源的作用是维持________________，电压用字母______表示。3、电压的单位：（1）在国际单位制中，电压的单位是______，简称______，符号______。（2）电压的单位中，比“伏”大的单位是______，比“伏”小的单位是______。（3）换算关系：1KV=______V；1V=______mV4、常见一些电源的电压值：一节干电池的电压______V；一节蓄电池的电压______；照明电路的电压______V二、认识电压表1、测量电压的仪器叫______表，电路图符号是________2、如图，若选用“—”与“3”两个接线柱，则其量程为________，分度值为______；若使用“—”与“15”两个接线柱，则其量程为________，分度值为______。三、正确使用电压表1、使用前，应检查指针是否______，如有偏差，要________。2、电压表必须______联在待测电路两端，使电流从电压表的“______”接线柱进入，从“______”接线柱流出。3、被测电压的大小不要超过电压表的______，一般先试用______量程，若电压表的示数在小量程范围内，再改用______量程，这样做的好处是________________。[课堂练习]1、如图所示的电压表，若把标有“—”和“3”这两个接线柱接到被测电路两端（请先用线连上“3”接线柱），则表示选用的量程为________，实验时示数应以刻度盘______(上方/下方)的刻度为准，电压表的分度值为________，由图中刻度盘指针的位置可知，其示数为________。2、某同学用电压表测小灯泡两端的电压，当开关闭合时，发现电压表指针偏在如图所示位置，这说明（）A、电压表的量程选得太小了，应选0～15V量程B、电压表的正、负接线柱接反了C、这纯属偶然，只需断开开关，再重新闭合，电压表就会正常工作D、这是电压表与灯泡串联所造成的3、如图，电源电压保持不变，S1断开，S2闭合时，电压表示数是6V，S1闭合、S2断开时，电压表示数是4.5V，则L1、L2两端的电压分别是______、______.[课后巩固]1、如图，用电压表测L1两端的电压，其中正确的是（）2、如图，闭合开关S，电灯正常发光，甲、乙两表分别为（）A、甲是电压表，乙是电流表B、甲是电流表，乙是电压表C、甲、乙都是电流表D、甲、乙都是电压表
