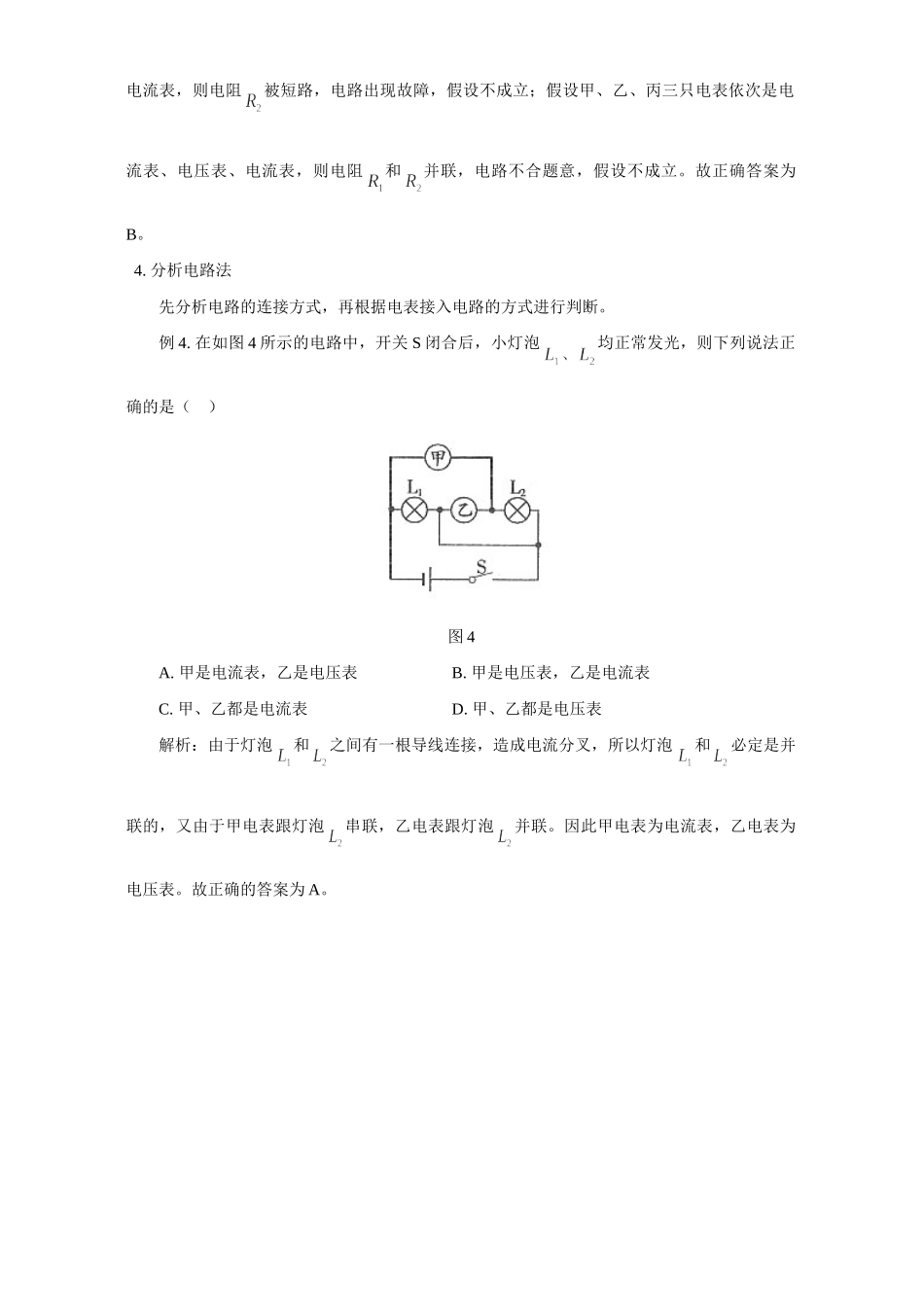

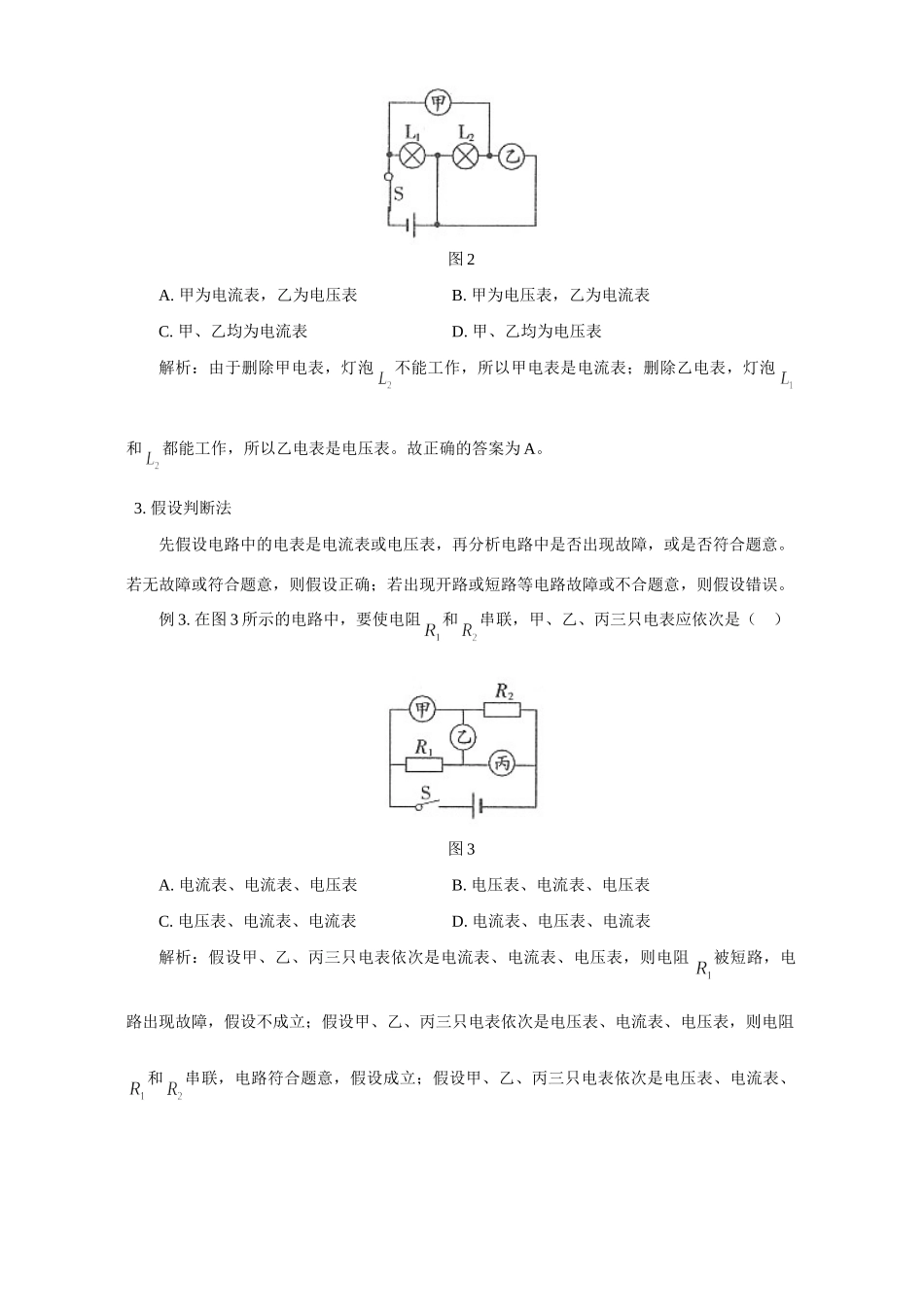

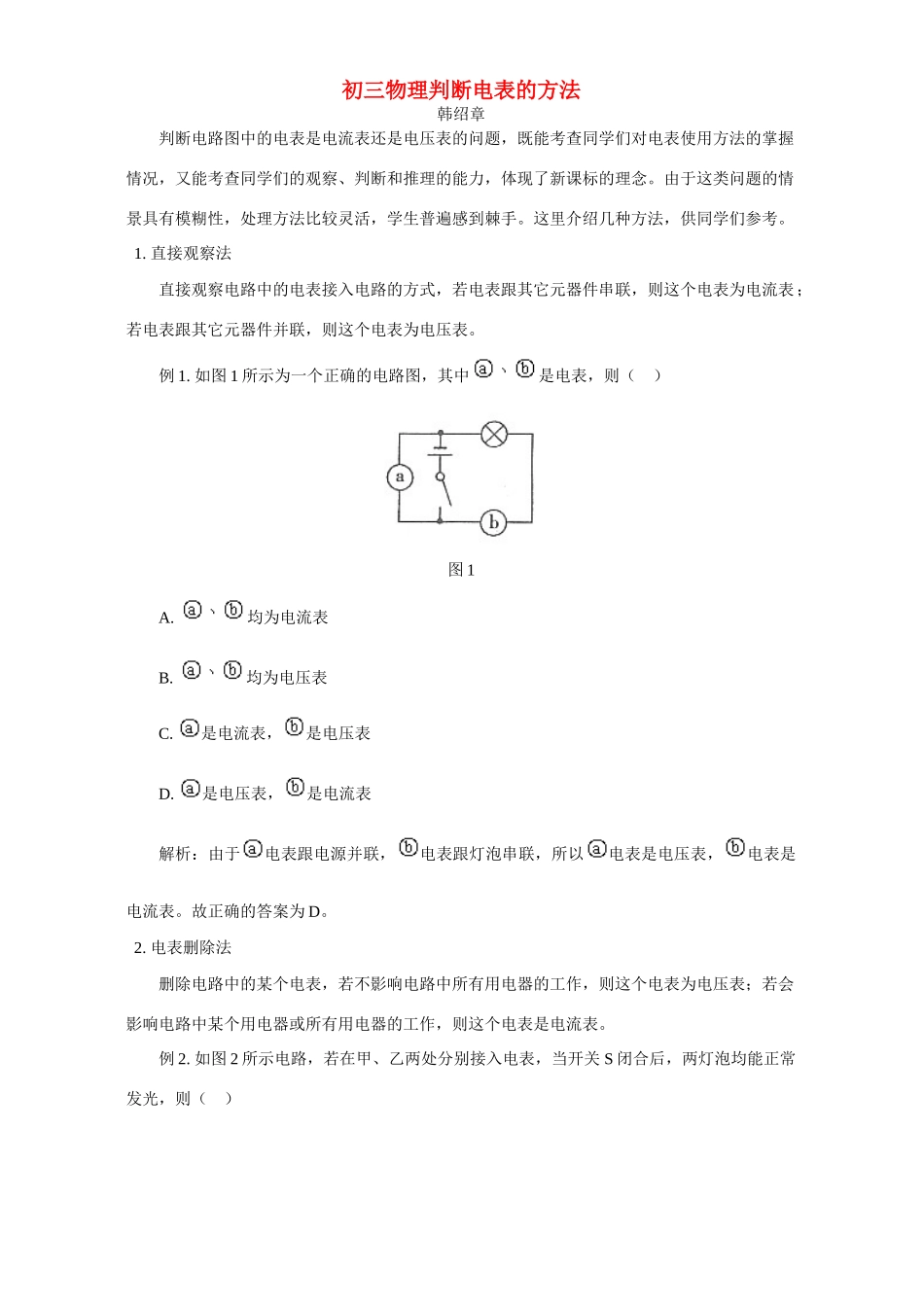

初三物理判断电表的方法韩绍章判断电路图中的电表是电流表还是电压表的问题，既能考查同学们对电表使用方法的掌握情况，又能考查同学们的观察、判断和推理的能力，体现了新课标的理念。由于这类问题的情景具有模糊性，处理方法比较灵活，学生普遍感到棘手。这里介绍几种方法，供同学们参考。1.直接观察法直接观察电路中的电表接入电路的方式，若电表跟其它元器件串联，则这个电表为电流表；若电表跟其它元器件并联，则这个电表为电压表。例1.如图1所示为一个正确的电路图，其中是电表，则（）图1A.均为电流表B.均为电压表C.是电流表，是电压表D.是电压表，是电流表解析：由于电表跟电源并联，电表跟灯泡串联，所以电表是电压表，电表是电流表。故正确的答案为D。2.电表删除法删除电路中的某个电表，若不影响电路中所有用电器的工作，则这个电表为电压表；若会影响电路中某个用电器或所有用电器的工作，则这个电表是电流表。例2.如图2所示电路，若在甲、乙两处分别接入电表，当开关S闭合后，两灯泡均能正常发光，则（）图2A.甲为电流表，乙为电压表B.甲为电压表，乙为电流表C.甲、乙均为电流表D.甲、乙均为电压表解析：由于删除甲电表，灯泡不能工作，所以甲电表是电流表；删除乙电表，灯泡和都能工作，所以乙电表是电压表。故正确的答案为A。3.假设判断法先假设电路中的电表是电流表或电压表，再分析电路中是否出现故障，或是否符合题意。若无故障或符合题意，则假设正确；若出现开路或短路等电路故障或不合题意，则假设错误。例3.在图3所示的电路中，要使电阻和串联，甲、乙、丙三只电表应依次是（）图3A.电流表、电流表、电压表B.电压表、电流表、电压表C.电压表、电流表、电流表D.电流表、电压表、电流表解析：假设甲、乙、丙三只电表依次是电流表、电流表、电压表，则电阻被短路，电路出现故障，假设不成立；假设甲、乙、丙三只电表依次是电压表、电流表、电压表，则电阻和串联，电路符合题意，假设成立；假设甲、乙、丙三只电表依次是电压表、电流表、电流表，则电阻被短路，电路出现故障，假设不成立；假设甲、乙、丙三只电表依次是电流表、电压表、电流表，则电阻和并联，电路不合题意，假设不成立。故正确答案为B。4.分析电路法先分析电路的连接方式，再根据电表接入电路的方式进行判断。例4.在如图4所示的电路中，开关S闭合后，小灯泡均正常发光，则下列说法正确的是（）图4A.甲是电流表，乙是电压表B.甲是电压表，乙是电流表C.甲、乙都是电流表D.甲、乙都是电压表解析：由于灯泡和之间有一根导线连接，造成电流分叉，所以灯泡和必定是并联的，又由于甲电表跟灯泡串联，乙电表跟灯泡并联。因此甲电表为电流表，乙电表为电压表。故正确的答案为A。
