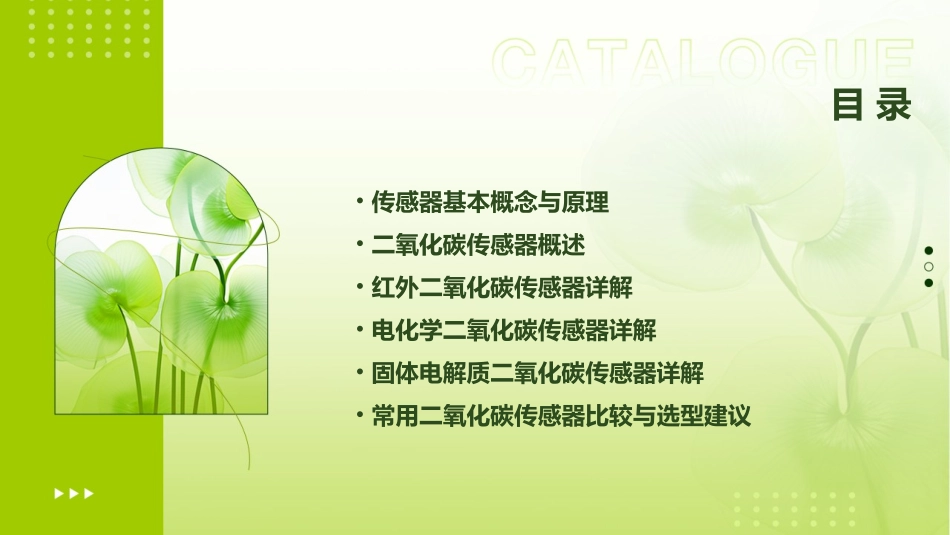

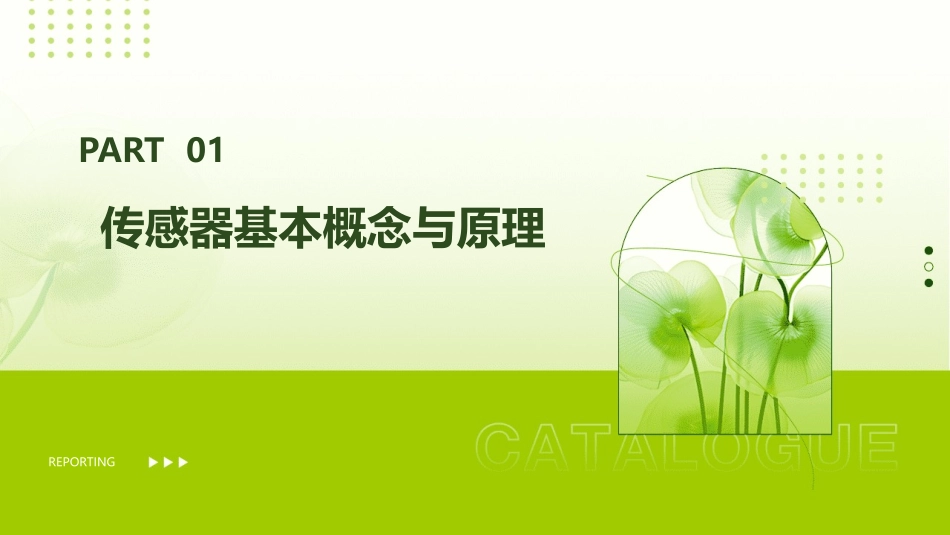

常用二氧化碳传感器简介课件REPORTING目录•传感器基本概念与原理•二氧化碳传感器概述•红外二氧化碳传感器详解•电化学二氧化碳传感器详解•固体电解质二氧化碳传感器详解•常用二氧化碳传感器比较与选型建议PART01传感器基本概念与原理REPORTING定义传感器是一种能够感受被测量并按照一定规律转换成可用输出信号的器件或装置。作用传感器作为信息获取的重要手段，广泛应用于各个领域，如工业生产、环境监测、医疗诊断等。通过传感器，我们可以实现对各种物理量、化学量、生物量的测量和控制，为人们的生产和生活提供便利和安全保障。传感器定义及作用分类按照被测量的不同，传感器可以分为多种类型，如温度传感器、压力传感器、光电传感器等。每种传感器都有其特定的测量范围、精度和灵敏度等指标。传感器具有以下特点随着微电子技术的发展，传感器的体积越来越小，可以集成在各种智能设备中。传感器输出的信号越来越倾向于数字化，便于与计算机等数字系统接口。传感器内置微处理器和存储器，可以实现对测量数据的处理、存储和传输等功能。特点数字化智能化微型化传感器分类与特点传感器的工作原理可以概括为以下几个步骤工作原理传感器的敏感元件感受到被测量的变化，如温度、压力等物理量的变化。感受被测量敏感元件将感受到的被测量转换成电信号，如电压、电流等。转换信号传感器的信号处理电路对转换后的电信号进行处理，如放大、滤波等，以便于后续的数据采集和处理。处理信号传感器工作原理简述PART02二氧化碳传感器概述REPORTING利用红外光源和探测器测量二氧化碳对特定波长的红外光的吸收程度，从而计算出二氧化碳浓度。具有测量精度高、稳定性好的特点。非色散红外（NDIR）原理通过测量二氧化碳在电解质中的电化学反应产生的电流来测量其浓度。具有响应速度快、体积小的优点，但易受其他气体干扰。电化学原理二氧化碳传感器原理二氧化碳传感器类型便携式二氧化碳传感器适用于室内空气质量和室外环境监测，具有体积小、携带方便的特点。工业用二氧化碳传感器适用于工业生产过程、温室大棚等环境中二氧化碳浓度的实时监测，具有高精度、高稳定性的要求。在线式二氧化碳传感器适用于连续监测二氧化碳浓度的变化，可与其他监测系统联动，实现自动化控制。用于家庭、办公室等室内环境中二氧化碳浓度的实时监测，以评估室内空气质量。室内空气质量监测工业生产过程控制农业温室大棚监测用于监测工业生产过程中二氧化碳的浓度，以确保生产安全和产品质量。用于监测温室大棚内二氧化碳浓度，以调节温室环境和提高农作物产量。030201二氧化碳传感器应用领域PART03红外二氧化碳传感器详解REPORTING利用二氧化碳对特定波长红外线的吸收作用，通过测量红外线的衰减程度来计算二氧化碳浓度。红外吸收原理采用非色散红外（NDIR）技术，根据不同气体对红外光谱的选择性吸收原理进行气体检测。NDIR技术红外二氧化碳传感器原理通常采用红外LED或红外激光二极管作为光源，发出特定波长的红外线。红外光源包括反射镜、透镜和滤光片等，用于将光源发出的红外线导入测量室，并将反射回来的光线聚焦到检测器上。光路系统通常采用热释电检测器或光电二极管检测器，用于将反射回来的红外线转换成电信号。检测器对检测器输出的电信号进行放大、滤波和模数转换等处理，得到二氧化碳浓度的数字信号输出。信号处理电路红外二氧化碳传感器结构组成优点选择性好：对不同气体的红外光谱吸收具有选择性，因此可以准确测量二氧化碳浓度。响应速度快：采用NDIR技术，响应速度较快，适用于实时监测。红外二氧化碳传感器优缺点分析•寿命长：光源和检测器等核心部件寿命较长，维护成本低。红外二氧化碳传感器优缺点分析缺点受环境影响：环境温度、湿度和气压等因素可能影响传感器的准确性和稳定性。价格较高：相对于其他类型的二氧化碳传感器，红外二氧化碳传感器价格较高。红外二氧化碳传感器优缺点分析PART04电化学二氧化碳传感器详解REPORTING电化学反应原理传感器中的电解质与被测二氧化碳气体发生电化学反应，产生电流信号。电流与浓度关系电流信号与被测二氧化碳气体的浓度成比例，通过测量电流信号即...
