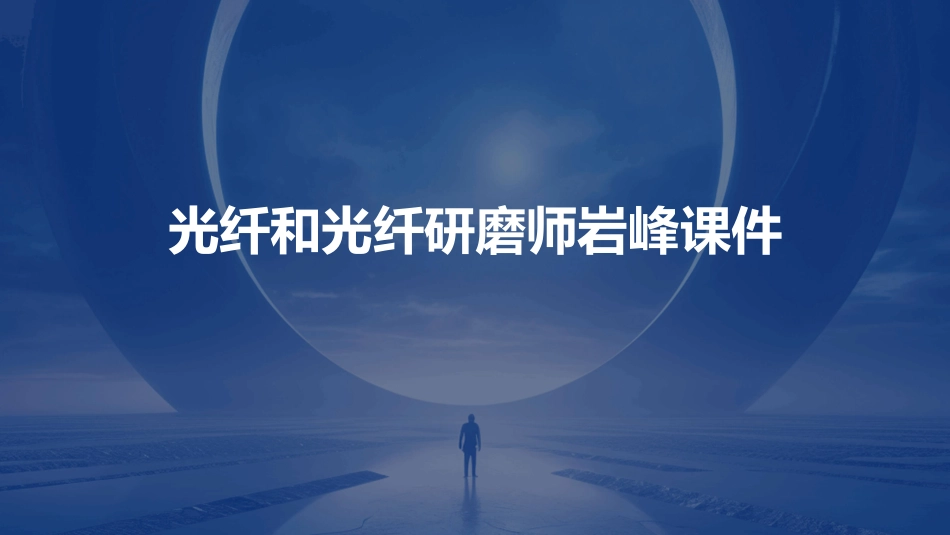

光纤和光纤研磨师岩峰课件VIP免费

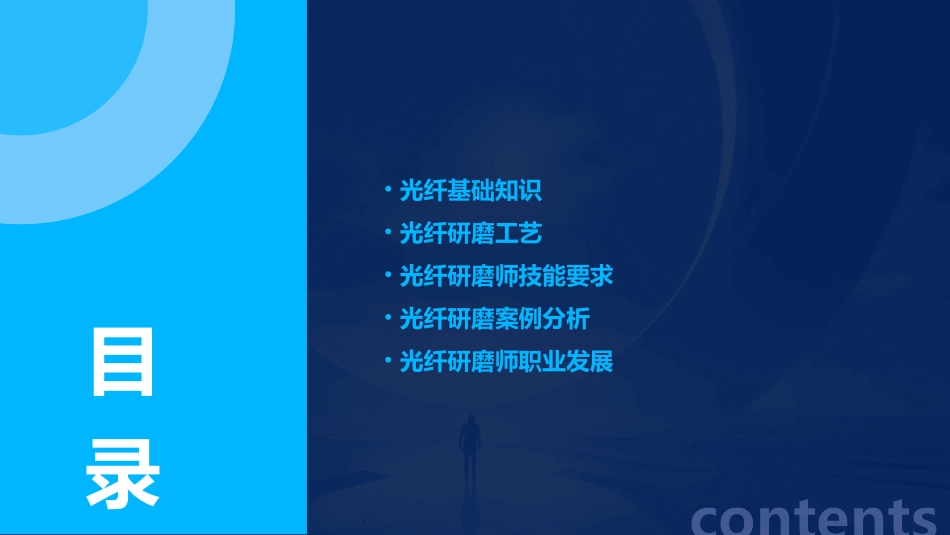

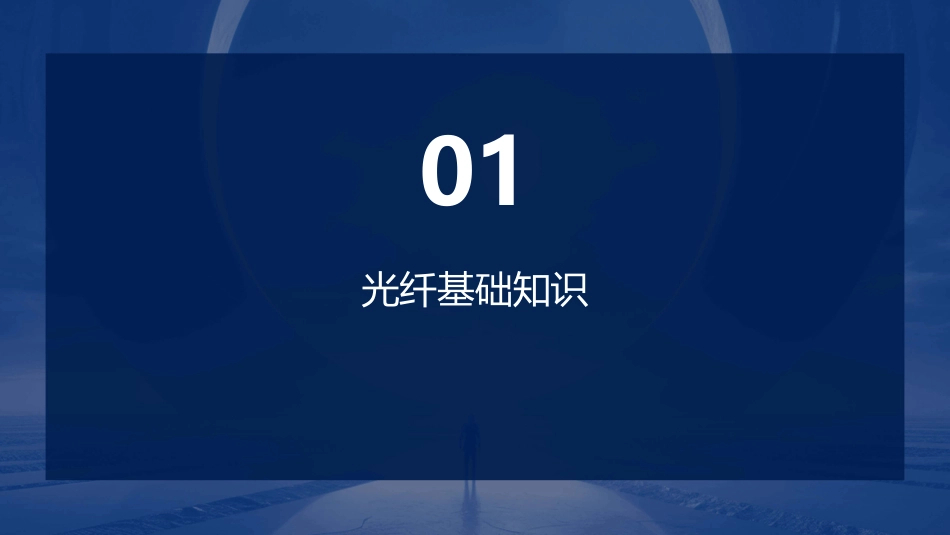

光纤和光纤研磨师岩峰课件•光纤基础知识•光纤研磨工艺•光纤研磨师技能要求•光纤研磨案例分析•光纤研磨师职业发展contents目录01光纤基础知识总结词光纤是一种传输光信号的介质，由高纯度玻璃或塑料制成的细长管子，具有传输容量大、速度快、衰减低等特性。详细描述光纤由纤芯和包层组成，光在纤芯中传输，并通过全反射原理不断向前传播。由于光纤的折射率高于周围环境，光信号可以在其中以较小的衰减传输较长距离。光纤的定义与特性光纤的制造过程包括预制棒制作、拉丝、涂覆和测试等步骤。总结词光纤预制棒是制造光纤的原料，通过化学气相沉积等方法制成。然后通过加热和拉丝机将预制棒拉制成细长的光纤。接着对光纤进行涂覆以保护光纤不受外界环境影响，最后进行测试以确保光纤性能达标。详细描述光纤的制造过程VS光纤有多种类型和规格，包括多模光纤和单模光纤、石英光纤和塑料光纤等。详细描述多模光纤可以传输多种模式的光信号，适用于短距离通信和低速网络。单模光纤只传输一种模式的光信号，适用于长距离通信和高速度网络。石英光纤由纯度极高的玻璃制成，具有较高的传输性能和稳定性。塑料光纤则具有成本低、易弯曲等特性，常用于低速和短距离通信。总结词光纤的类型与规格02光纤研磨工艺用于对光纤端面进行研磨的设备，根据不同研磨阶段的需求，可分为粗磨、精磨和抛光等类型。研磨机用于对光纤端面进行抛光的设备，通过抛光机可以将研磨后的光纤端面抛光至镜面效果。抛光机用于清洗光纤的设备，包括超声波清洗机和等离子清洗机等。清洗设备用于观察光纤端面的设备，可以帮助研磨师更好地了解研磨效果和调整研磨参数。显微镜研磨设备与工具用于对光纤端面进行粗磨和精磨的材料，根据不同的研磨阶段，可以选择不同粒度的研磨片。研磨片抛光液清洗剂光纤切割刀用于对光纤端面进行抛光的材料，抛光液的成分和浓度对抛光效果有很大影响。用于清洗光纤的材料，清洗剂的种类和浓度应根据不同的清洗需求选择。用于切割光纤的工具，光纤切割刀的质量直接影响光纤端面的平整度。研磨材料与耗材使用粗磨片对光纤端面进行研磨，去除多余的材料，使光纤端面初步平整。粗磨阶段通过显微镜等设备对光纤端面进行检测，评估研磨和抛光效果，如有需要可进行返工或重新研磨。检测阶段使用精磨片对光纤端面进行研磨，进一步细化光纤端面的表面粗糙度。精磨阶段使用抛光片对光纤端面进行抛光，使光纤端面达到镜面效果。抛光阶段使用清洗设备对研磨和抛光后的光纤进行清洗，去除残留物和杂质。清洗阶段0201030405研磨工艺流程03光纤研磨师技能要求了解光的折射、反射、干涉和衍射等基本原理，以及在光纤通信中的应用。光学原理光学材料光波导理论熟悉光纤制造过程中使用的各种光学材料，如石英、塑料等，了解其特性。理解光波导的基本原理，包括光的全反射和导光原理。030201光学基础知识熟练掌握光纤研磨机、抛光机等设备的操作和维护，能够根据研磨需求调整设备参数。研磨设备操作掌握研磨过程中的关键工艺控制点，如压力、速度、研磨剂等，以确保研磨效果。研磨工艺控制能够使用各种检测工具对研磨后的光纤进行质量检测，如干涉仪、光谱分析仪等。研磨质量检测研磨技能与经验始终将质量放在第一位，严格控制研磨和检测过程中的误差，确保光纤质量和通信性能。质量第一原则对研磨过程中的每一环节负责，及时发现并解决潜在问题，确保生产出的光纤符合客户要求。责任心不断寻求改进和优化研磨工艺的方法，以提高生产效率和产品质量。持续改进意识质量意识与责任心04光纤研磨案例分析光纤研磨常见问题与解决方案研磨层不平整可能是研磨材料硬度不均或研磨压力不当所致，解决方案是调整研磨材料和压力，确保均匀研磨。研磨后光纤断线可能是研磨角度过大或研磨材料过粗所致，解决方案是调整研磨角度和选用合适粒度的研磨材料。研磨效率低下可能是研磨机转速或压力不当所致，解决方案是调整研磨机转速和压力，提高研磨效率。角度检测使用角度测量仪检测光纤研磨的角度，确保符合设计要求。表面粗糙度检测使用表面粗糙度测量仪检测光纤研磨后的表面粗糙度，确保符合要求。折射率检测使用折射率...
