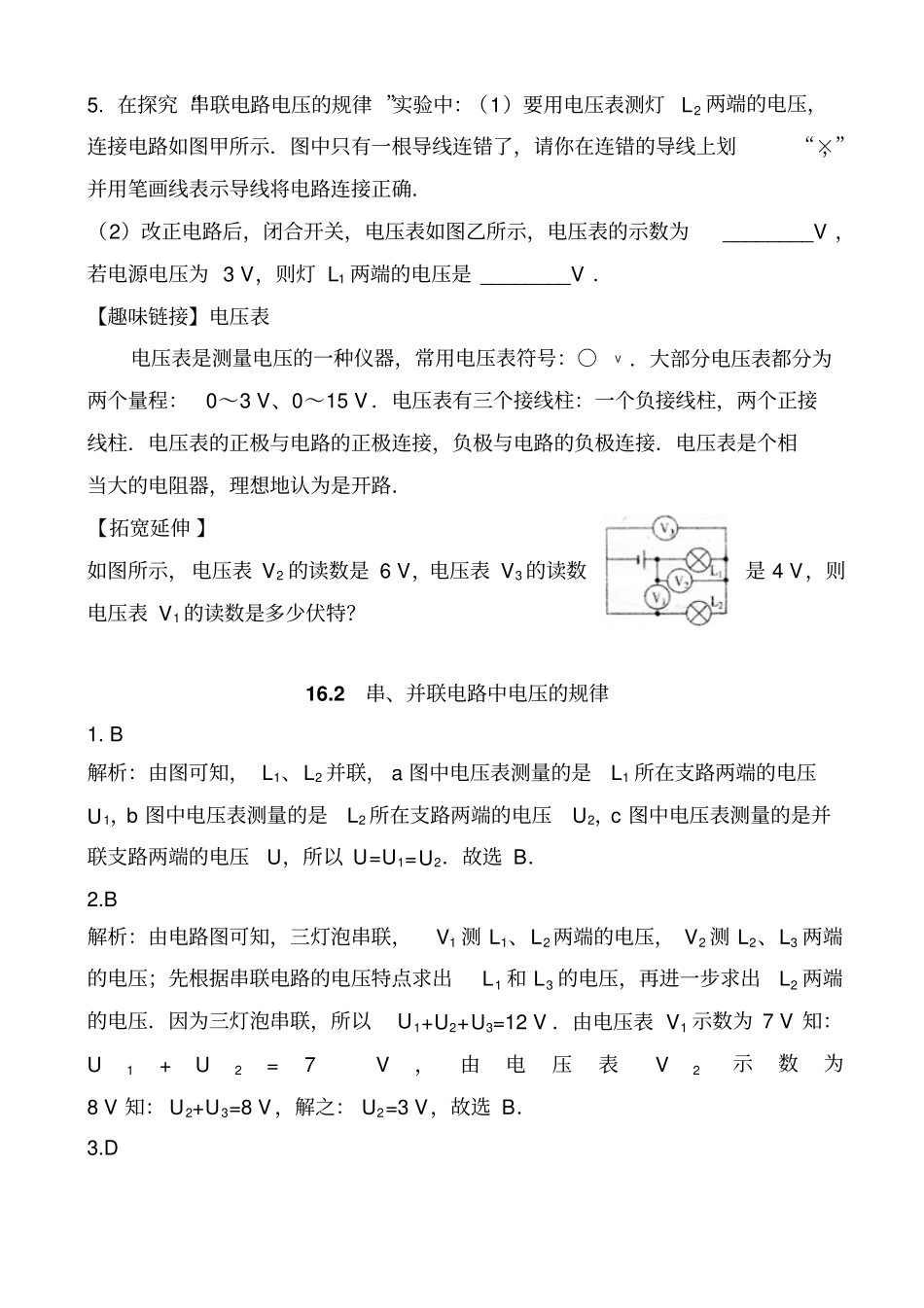

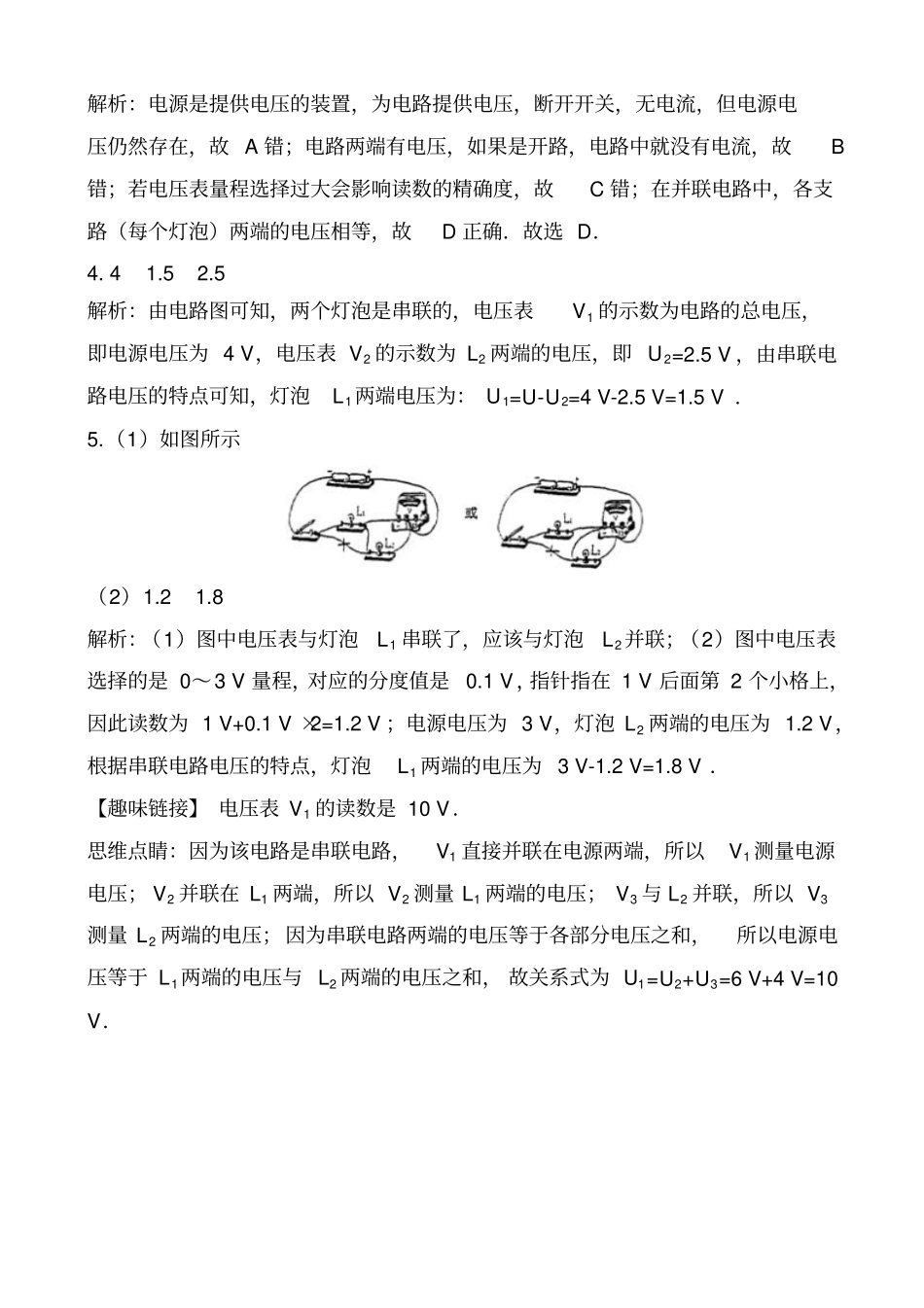

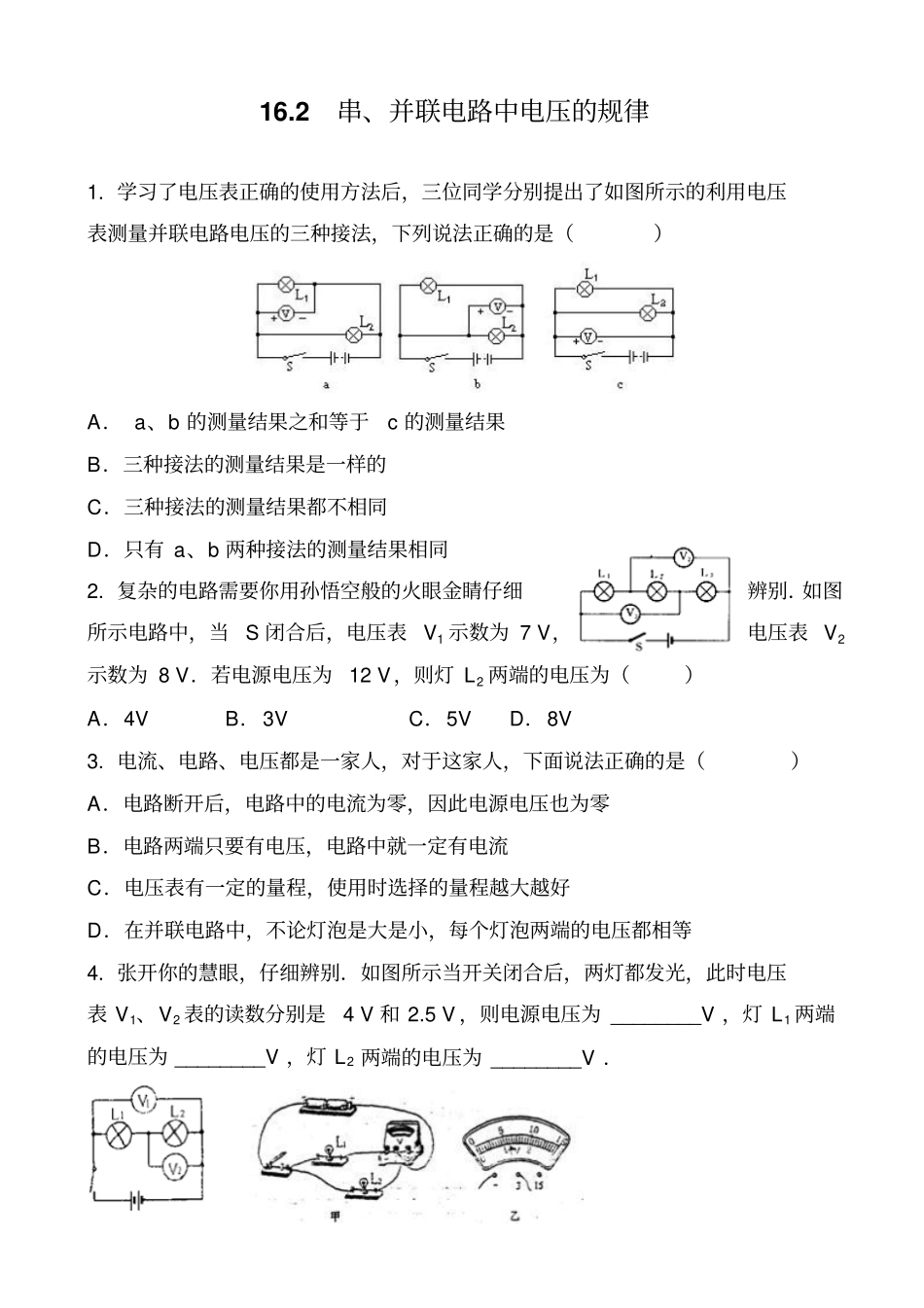

16.2串、并联电路中电压的规律1.学习了电压表正确的使用方法后，三位同学分别提出了如图所示的利用电压表测量并联电路电压的三种接法，下列说法正确的是（）A．a、b的测量结果之和等于c的测量结果B．三种接法的测量结果是一样的C．三种接法的测量结果都不相同D．只有a、b两种接法的测量结果相同2.复杂的电路需要你用孙悟空般的火眼金睛仔细辨别．如图所示电路中，当S闭合后，电压表V1示数为7V，电压表V2示数为8V．若电源电压为12V，则灯L2两端的电压为（）A．4VB．3VC．5VD．8V3.电流、电路、电压都是一家人，对于这家人，下面说法正确的是（）A．电路断开后，电路中的电流为零，因此电源电压也为零B．电路两端只要有电压，电路中就一定有电流C．电压表有一定的量程，使用时选择的量程越大越好D．在并联电路中，不论灯泡是大是小，每个灯泡两端的电压都相等4.张开你的慧眼，仔细辨别．如图所示当开关闭合后，两灯都发光，此时电压表V1、V2表的读数分别是4V和2.5V，则电源电压为________V，灯L1两端的电压为________V，灯L2两端的电压为________V．5.在探究“串联电路电压的规律”实验中：（1）要用电压表测灯L2两端的电压，连接电路如图甲所示．图中只有一根导线连错了，请你在连错的导线上划“×”，并用笔画线表示导线将电路连接正确．（2）改正电路后，闭合开关，电压表如图乙所示，电压表的示数为________V，若电源电压为3V，则灯L1两端的电压是________V．【趣味链接】电压表电压表是测量电压的一种仪器，常用电压表符号：○V．大部分电压表都分为两个量程：0～3V、0～15V．电压表有三个接线柱：一个负接线柱，两个正接线柱．电压表的正极与电路的正极连接，负极与电路的负极连接．电压表是个相当大的电阻器，理想地认为是开路．【拓宽延伸】如图所示，电压表V2的读数是6V，电压表V3的读数是4V，则电压表V1的读数是多少伏特？16.2串、并联电路中电压的规律1.B解析：由图可知，L1、L2并联，a图中电压表测量的是L1所在支路两端的电压U1，b图中电压表测量的是L2所在支路两端的电压U2，c图中电压表测量的是并联支路两端的电压U，所以U=U1=U2．故选B．2.B解析：由电路图可知，三灯泡串联，V1测L1、L2两端的电压，V2测L2、L3两端的电压；先根据串联电路的电压特点求出L1和L3的电压，再进一步求出L2两端的电压．因为三灯泡串联，所以U1+U2+U3=12V．由电压表V1示数为7V知：U1+U2=7V，由电压表V2示数为8V知：U2+U3=8V，解之：U2=3V，故选B．3.D解析：电源是提供电压的装置，为电路提供电压，断开开关，无电流，但电源电压仍然存在，故A错；电路两端有电压，如果是开路，电路中就没有电流，故B错；若电压表量程选择过大会影响读数的精确度，故C错；在并联电路中，各支路（每个灯泡）两端的电压相等，故D正确．故选D．4.41.52.5解析：由电路图可知，两个灯泡是串联的，电压表V1的示数为电路的总电压，即电源电压为4V，电压表V2的示数为L2两端的电压，即U2=2.5V，由串联电路电压的特点可知，灯泡L1两端电压为：U1=U-U2=4V-2.5V=1.5V．5.（1）如图所示（2）1.21.8解析：（1）图中电压表与灯泡L1串联了，应该与灯泡L2并联；（2）图中电压表选择的是0～3V量程，对应的分度值是0.1V，指针指在1V后面第2个小格上，因此读数为1V+0.1V×2=1.2V；电源电压为3V，灯泡L2两端的电压为1.2V，根据串联电路电压的特点，灯泡L1两端的电压为3V-1.2V=1.8V．【趣味链接】电压表V1的读数是10V．思维点睛：因为该电路是串联电路，V1直接并联在电源两端，所以V1测量电源电压；V2并联在L1两端，所以V2测量L1两端的电压；V3与L2并联，所以V3测量L2两端的电压；因为串联电路两端的电压等于各部分电压之和，所以电源电压等于L1两端的电压与L2两端的电压之和，故关系式为U1=U2+U3=6V+4V=10V．
