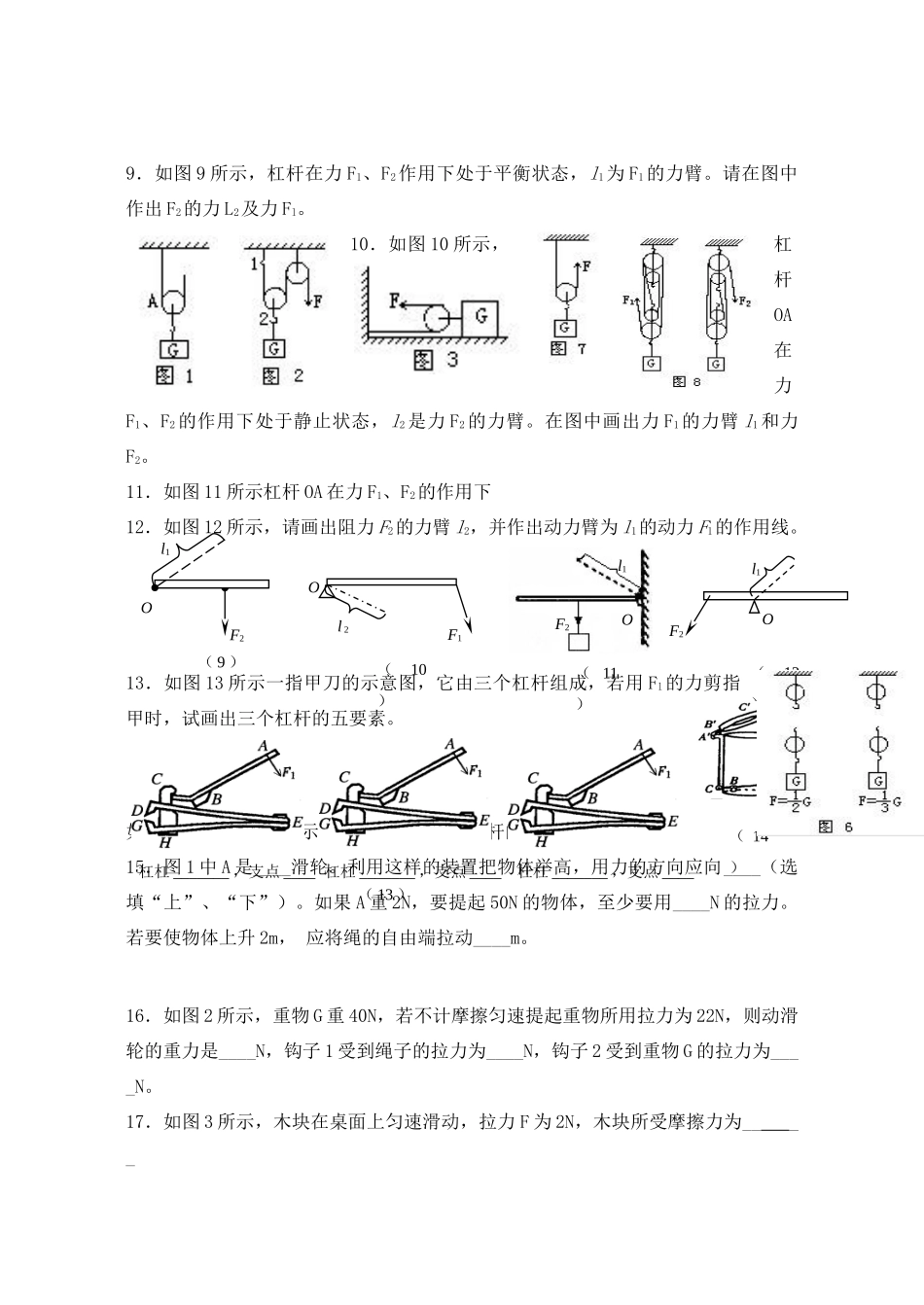

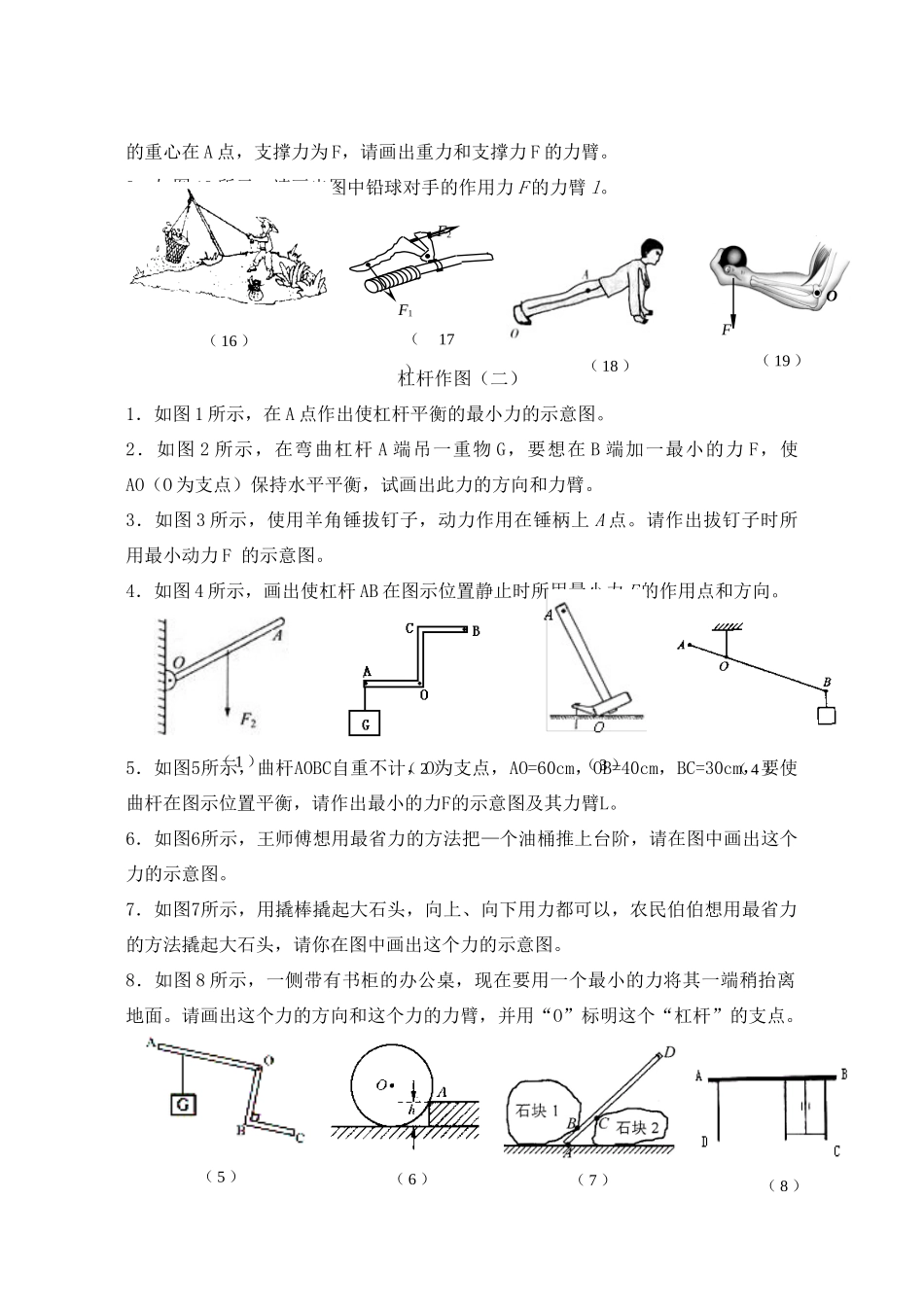

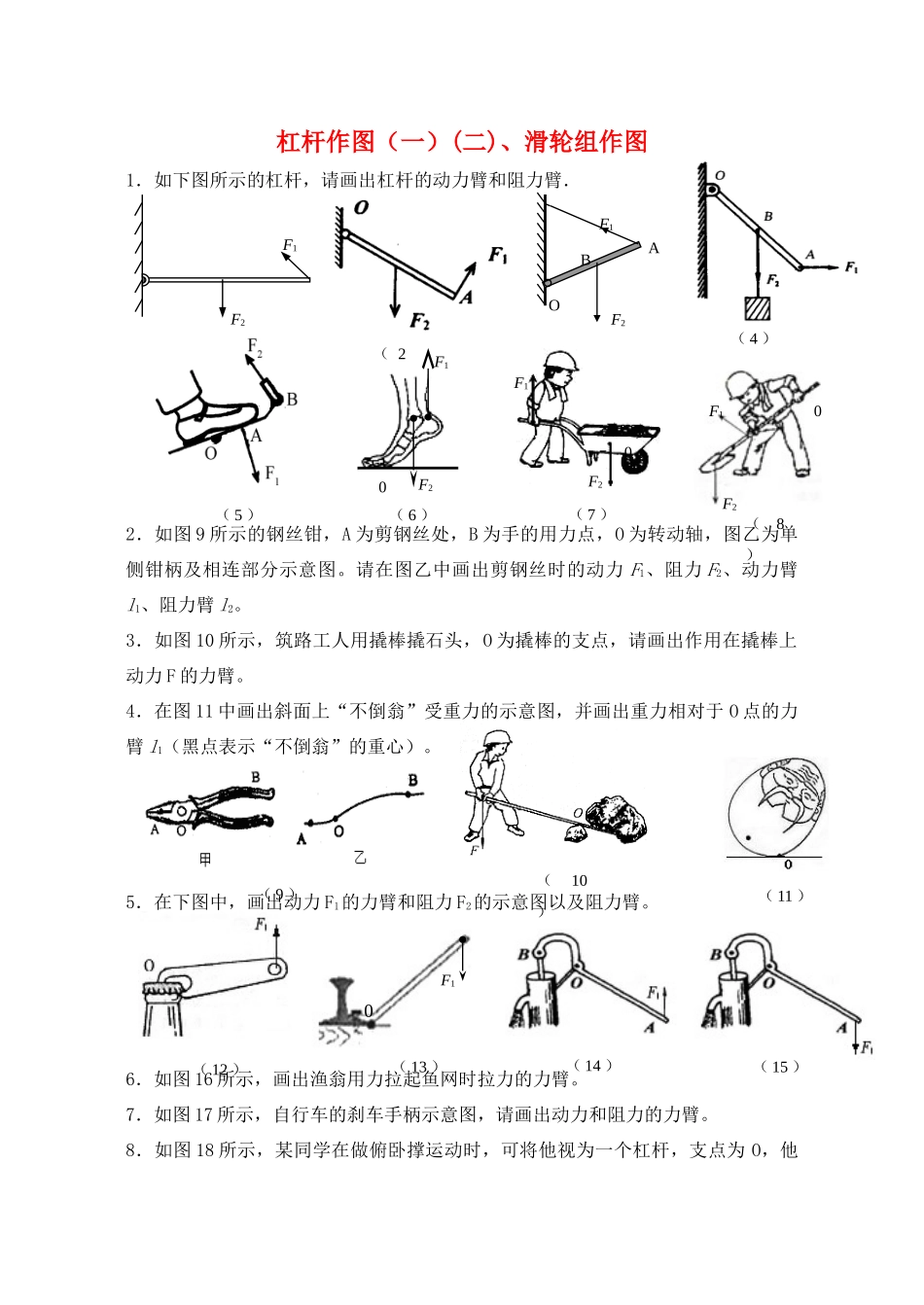

杠杆作图（一）(二)、滑轮组作图1．如下图所示的杠杆，请画出杠杆的动力臂和阻力臂．2．如图9所示的钢丝钳，A为剪钢丝处，B为手的用力点，O为转动轴，图乙为单侧钳柄及相连部分示意图。请在图乙中画出剪钢丝时的动力F1、阻力F2、动力臂l1、阻力臂l2。3．如图10所示，筑路工人用撬棒撬石头，O为撬棒的支点，请画出作用在撬棒上动力F的力臂。4．在图11中画出斜面上“不倒翁”受重力的示意图，并画出重力相对于O点的力臂l1（黑点表示“不倒翁”的重心）。5．在下图中，画出动力F1的力臂和阻力F2的示意图以及阻力臂。6．如图16所示，画出渔翁用力拉起鱼网时拉力的力臂。7．如图17所示，自行车的刹车手柄示意图，请画出动力和阻力的力臂。8．如图18所示，某同学在做俯卧撑运动时，可将他视为一个杠杆，支点为O，他F1F2（1）（2）（3）F2OF1AB（4）（5）（8）0F1F2（7）F1F20（6）0F2F1（9）（10）（11）0F1（13）（14）（12）（15）的重心在A点，支撑力为F，请画出重力和支撑力F的力臂。9．如图19所示，请画出图中铅球对手的作用力F的力臂l。杠杆作图（二）1．如图1所示，在A点作出使杠杆平衡的最小力的示意图。2．如图2所示，在弯曲杠杆A端吊一重物G，要想在B端加一最小的力F，使AO（O为支点）保持水平平衡，试画出此力的方向和力臂。3．如图3所示，使用羊角锤拔钉子，动力作用在锤柄上A点。请作出拔钉子时所用最小动力F的示意图。4．如图4所示，画出使杠杆AB在图示位置静止时所用最小力F的作用点和方向。5．如图5所示，曲杆AOBC自重不计，O为支点，AO=60cm，OB=40cm，BC=30cm，要使曲杆在图示位置平衡，请作出最小的力F的示意图及其力臂L。6．如图6所示，王师傅想用最省力的方法把—个油桶推上台阶，请在图中画出这个力的示意图。7．如图7所示，用撬棒撬起大石头，向上、向下用力都可以，农民伯伯想用最省力的方法撬起大石头，请你在图中画出这个力的示意图。8．如图8所示，一侧带有书柜的办公桌，现在要用一个最小的力将其一端稍抬离地面。请画出这个力的方向和这个力的力臂，并用“O”标明这个“杠杆”的支点。（3）（16）（18）OF（19）（2）（1）（4）（5）（6）（7）（8）F1F2（17）9．如图9所示，杠杆在力F1、F2作用下处于平衡状态，l1为F1的力臂。请在图中作出F2的力L2及力Fl。10．如图10所示，杠杆OA在力F1、F2的作用下处于静止状态，l2是力F2的力臂。在图中画出力F1的力臂l1和力F2。11．如图11所示杠杆OA在力F1、F2的作用下12．如图12所示，请画出阻力F2的力臂l2，并作出动力臂为l1的动力F1的作用线。13．如图13所示一指甲刀的示意图，它由三个杠杆组成，若用Fl的力剪指甲时，试画出三个杠杆的五要素。如图14所示废纸篓的示意图，请画出两个杠杆的五要素。15．图1中A是____滑轮。利用这样的装置把物体举高，用力的方向应向____（选填“上”、“下”）。如果A重2N，要提起50N的物体，至少要用____N的拉力。若要使物体上升2m，应将绳的自由端拉动____m。16．如图2所示，重物G重40N，若不计摩擦匀速提起重物所用拉力为22N，则动滑轮的重力是____N，钩子1受到绳子的拉力为____N，钩子2受到重物G的拉力为____N。17．如图3所示，木块在桌面上匀速滑动，拉力F为2N，木块所受摩擦力为____（12）F2l1OF1l2O（10）（11）F2l1O（9）Ol1F2（13）杠杠_______，支点____杠杠_______，支点____杠杠_______，支点____（14）18．如图7所示，使用动滑轮提起重物G时，拉力F=____G（不计滑轮重和摩擦）。若用斜向上的力拉绳子，所需拉力F＇____F（选填“＞”、“＝”或“＜”）。19．如图8所示的滑轮组，不计滑轮重和摩擦，则F1＝____G，F2=____G。20.下图中,甲物体重6N,乙物体重10N,弹簧测力计及摩擦均不计,则当甲、乙两物体静止时，弹簧测力计的读数为__________N，物体乙所受的合力为__________N。21如图所示，用三个滑轮分别拉同一个物体，沿同一水平面做匀速直线运动，所用的拉力分别是F1、F2、F3，比较它们的大小应是（）A、F1＞F2＞F3B、F1＜F2＜F3C、F2＞F1＞F3D、F2＜F1＜F322．如图表示三种不同的滑轮组，用它们提起重为G的相同重物，在A端所用的拉力分别为F1=__________，F1=_________...
