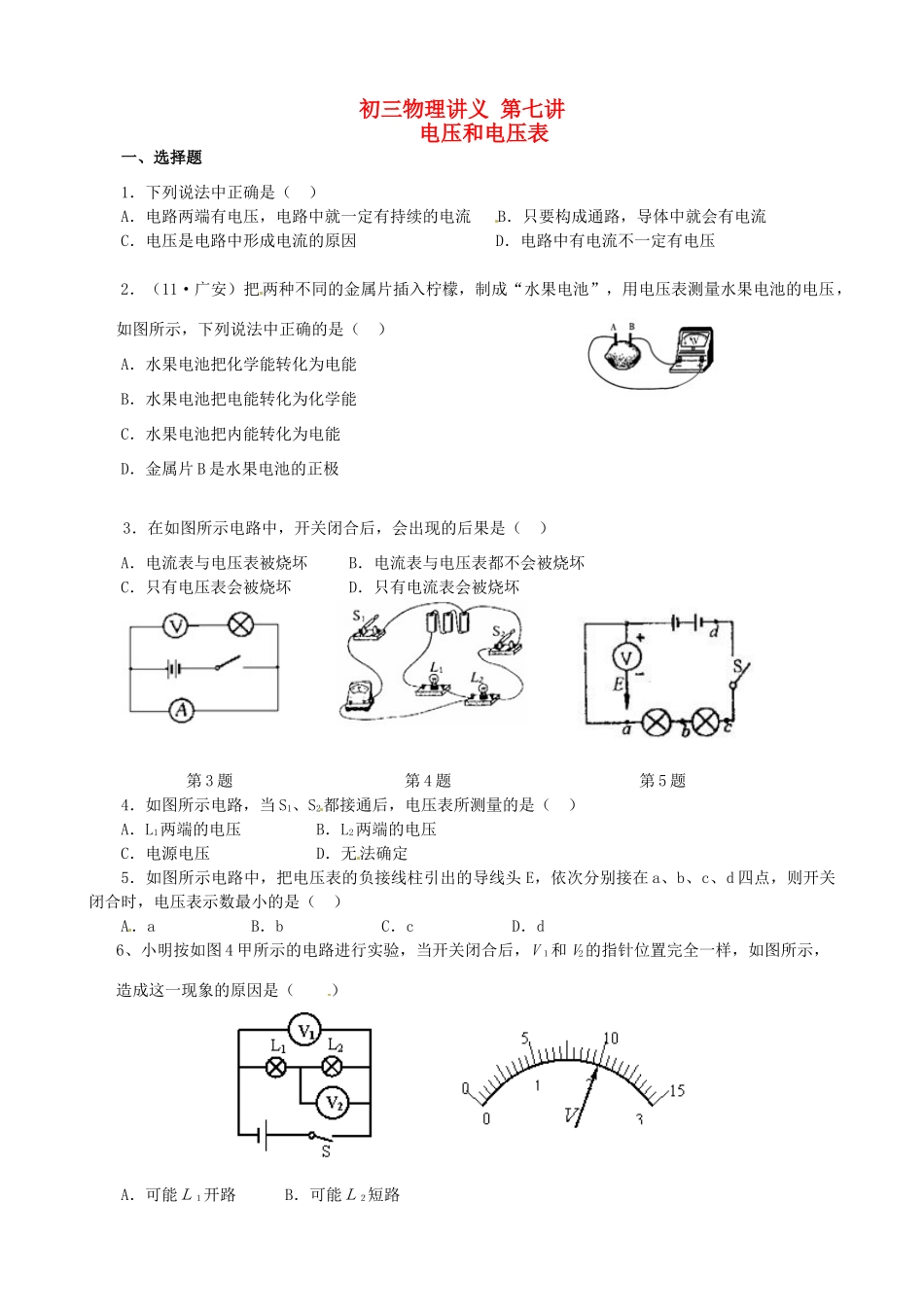

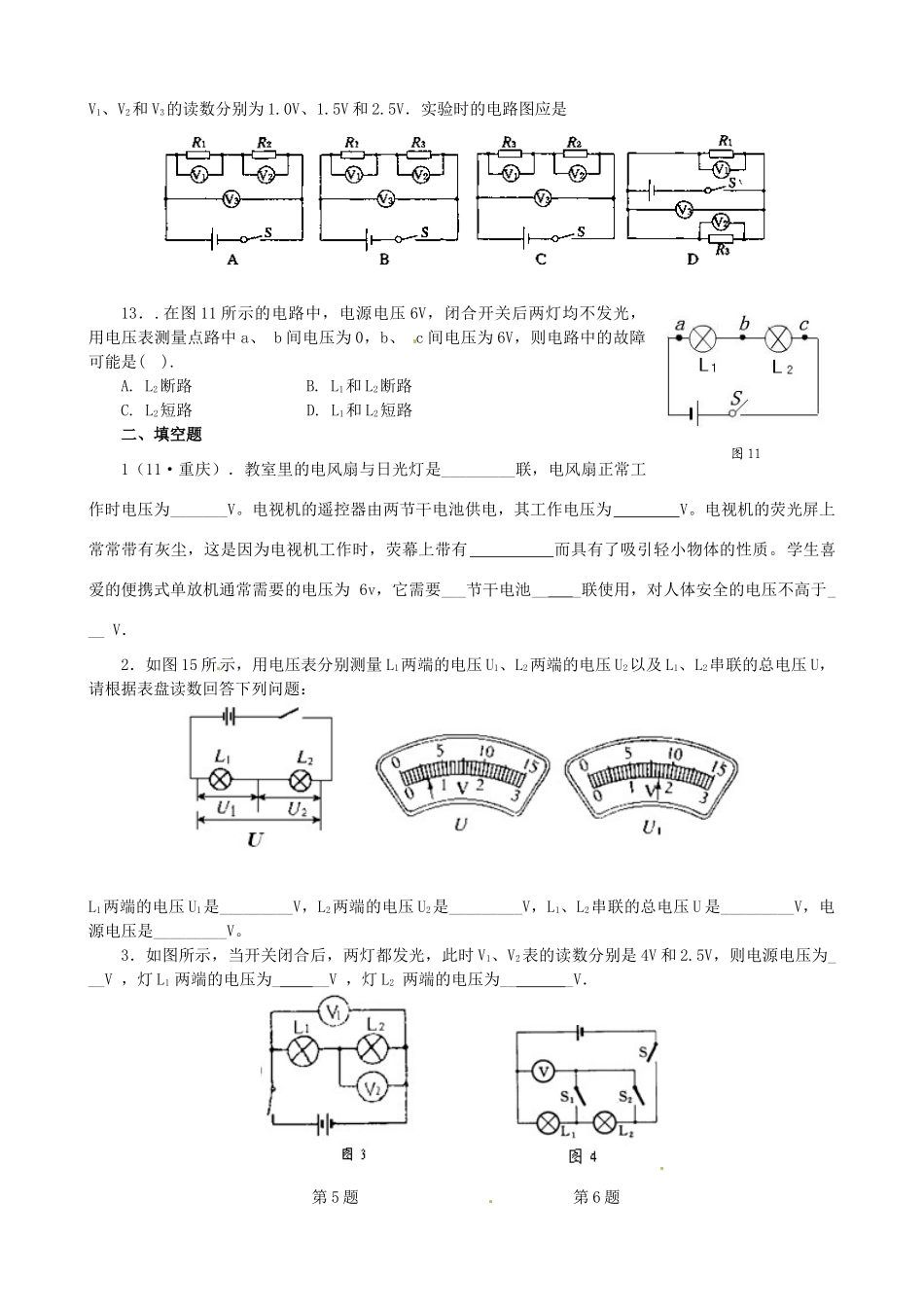

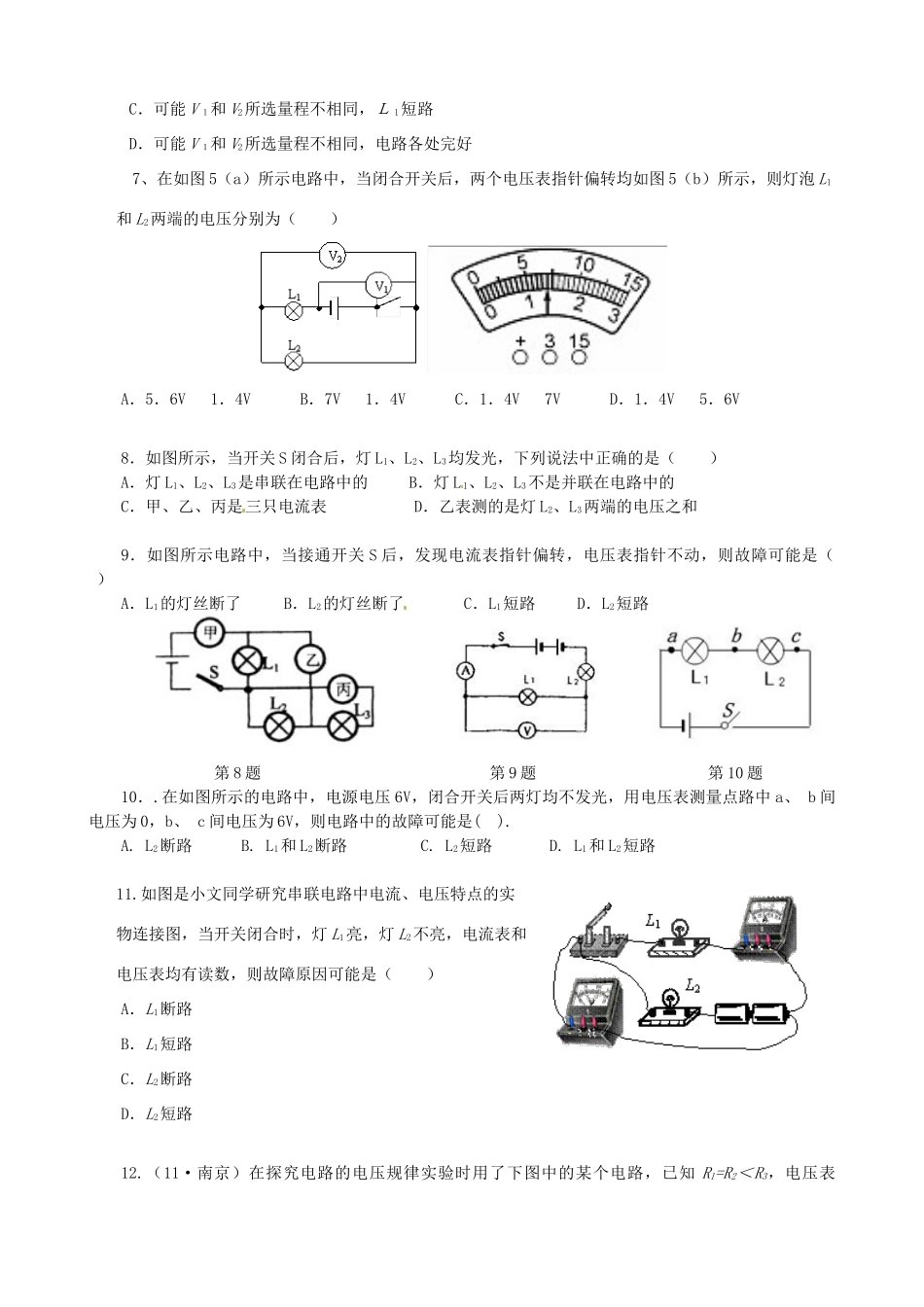

初三物理讲义第七讲电压和电压表一、选择题1．下列说法中正确是（）A．电路两端有电压，电路中就一定有持续的电流B．只要构成通路，导体中就会有电流C．电压是电路中形成电流的原因D．电路中有电流不一定有电压2．（11·广安）把两种不同的金属片插入柠檬，制成“水果电池”，用电压表测量水果电池的电压，如图所示，下列说法中正确的是（）A．水果电池把化学能转化为电能B．水果电池把电能转化为化学能C．水果电池把内能转化为电能D．金属片B是水果电池的正极3．在如图所示电路中，开关闭合后，会出现的后果是（）A．电流表与电压表被烧坏B．电流表与电压表都不会被烧坏C．只有电压表会被烧坏D．只有电流表会被烧坏第3题第4题第5题4．如图所示电路，当S1、S2都接通后，电压表所测量的是（）A．L1两端的电压B．L2两端的电压C．电源电压D．无法确定5．如图所示电路中，把电压表的负接线柱引出的导线头E，依次分别接在a、b、c、d四点，则开关闭合时，电压表示数最小的是（）A．aB．bC．cD．d6、小明按如图4甲所示的电路进行实验，当开关闭合后，V１和V2的指针位置完全一样，如图所示，造成这一现象的原因是（）A．可能Ｌ１开路B．可能Ｌ２短路C．可能V１和V2所选量程不相同，Ｌ1短路D．可能V１和V2所选量程不相同，电路各处完好7、在如图5（a）所示电路中，当闭合开关后，两个电压表指针偏转均如图5（b）所示，则灯泡L1和L2两端的电压分别为（）A．5．6V1．4VB．7V1．4VC．1．4V7VD．1．4V5．6V8．如图所示，当开关S闭合后，灯L1、L2、L3均发光，下列说法中正确的是（）A．灯L1、L2、L3是串联在电路中的B．灯L1、L2、L3不是并联在电路中的C．甲、乙、丙是三只电流表D．乙表测的是灯L2、L3两端的电压之和9．如图所示电路中，当接通开关S后，发现电流表指针偏转，电压表指针不动，则故障可能是（）A．L1的灯丝断了B．L2的灯丝断了C．L1短路D．L2短路第8题第9题第10题10．.在如图所示的电路中，电源电压6V，闭合开关后两灯均不发光，用电压表测量点路中a、b间电压为0，b、c间电压为6V，则电路中的故障可能是().A.L2断路B.L1和L2断路C.L2短路D.L1和L2短路11.如图是小文同学研究串联电路中电流、电压特点的实物连接图，当开关闭合时，灯L1亮，灯L2不亮，电流表和电压表均有读数，则故障原因可能是（）A．L1断路B．L1短路C．L2断路D．L2短路12.（11·南京）在探究电路的电压规律实验时用了下图中的某个电路，已知R1=R2＜R3，电压表V1、V2和V3的读数分别为1.0V、1.5V和2.5V．实验时的电路图应是13．.在图11所示的电路中，电源电压6V，闭合开关后两灯均不发光，用电压表测量点路中a、b间电压为0，b、c间电压为6V，则电路中的故障可能是().A.L2断路B.L1和L2断路C.L2短路D.L1和L2短路二、填空题1（11·重庆）．教室里的电风扇与日光灯是_________联，电风扇正常工作时电压为_______V。电视机的遥控器由两节干电池供电，其工作电压为V。电视机的荧光屏上常常带有灰尘，这是因为电视机工作时，荧幕上带有而具有了吸引轻小物体的性质。学生喜爱的便携式单放机通常需要的电压为6v，它需要___节干电池___联使用，对人体安全的电压不高于___V．2．如图15所示，用电压表分别测量L1两端的电压U1、L2两端的电压U2以及L1、L2串联的总电压U，请根据表盘读数回答下列问题：L1两端的电压U1是_________V，L2两端的电压U2是_________V，L1、L2串联的总电压U是_________V，电源电压是_________V。3．如图所示，当开关闭合后，两灯都发光，此时V1、V2表的读数分别是4V和2.5V，则电源电压为___V，灯L1两端的电压为___V，灯L2两端的电压为___V．第5题第6题图114．如图所示，若开关S、S1闭合，S2断开，能发光的灯是，电压表所测的是两端的电压；若开关S、S2闭合，S1断开，那么能发光的灯是，电压表所测的是的两端电压；若开关S、S1、S2都闭合，那么能发光的是，电压表所测的是两端的电压．5、如图所示请在图中○内，分别填入及或的符号。6、如下图有两个灯泡L1、L2，还有电池、开关和电压表．电池的电压为2V．现要求将L1和L2并联，并用电压表测量L2两端的电压．请将下图的实验器材连接起来，并画出相应的电路图．7．...
