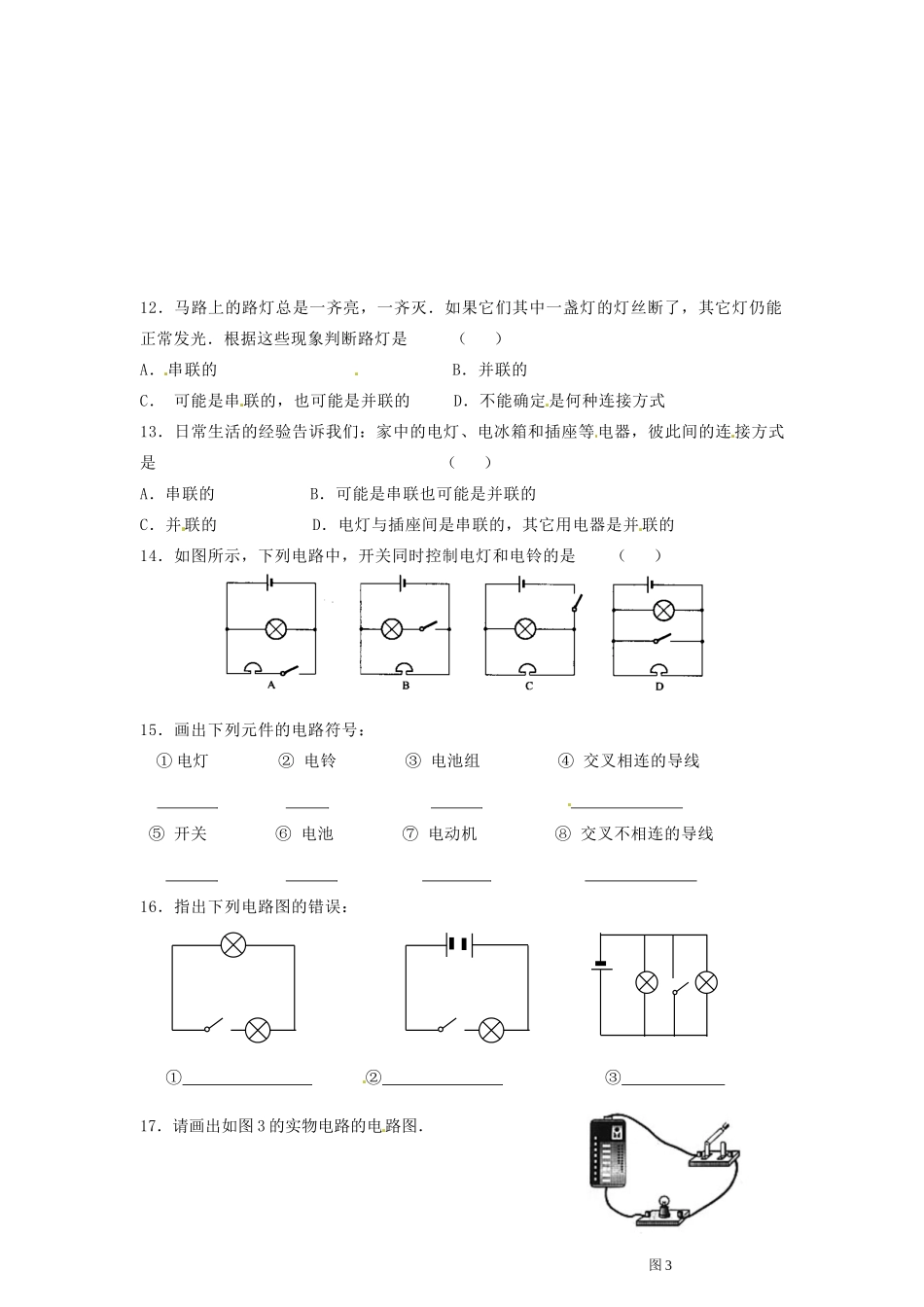

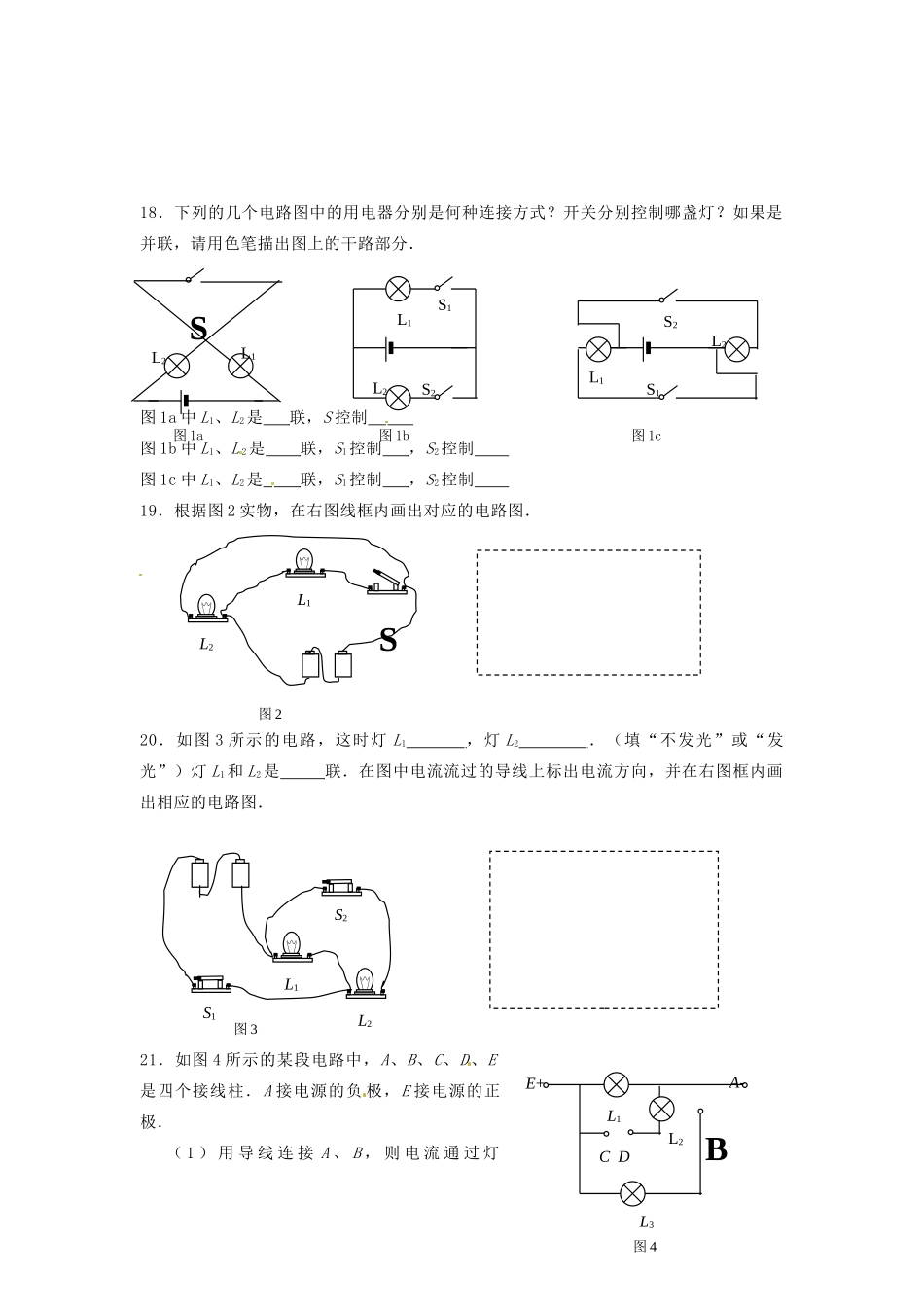

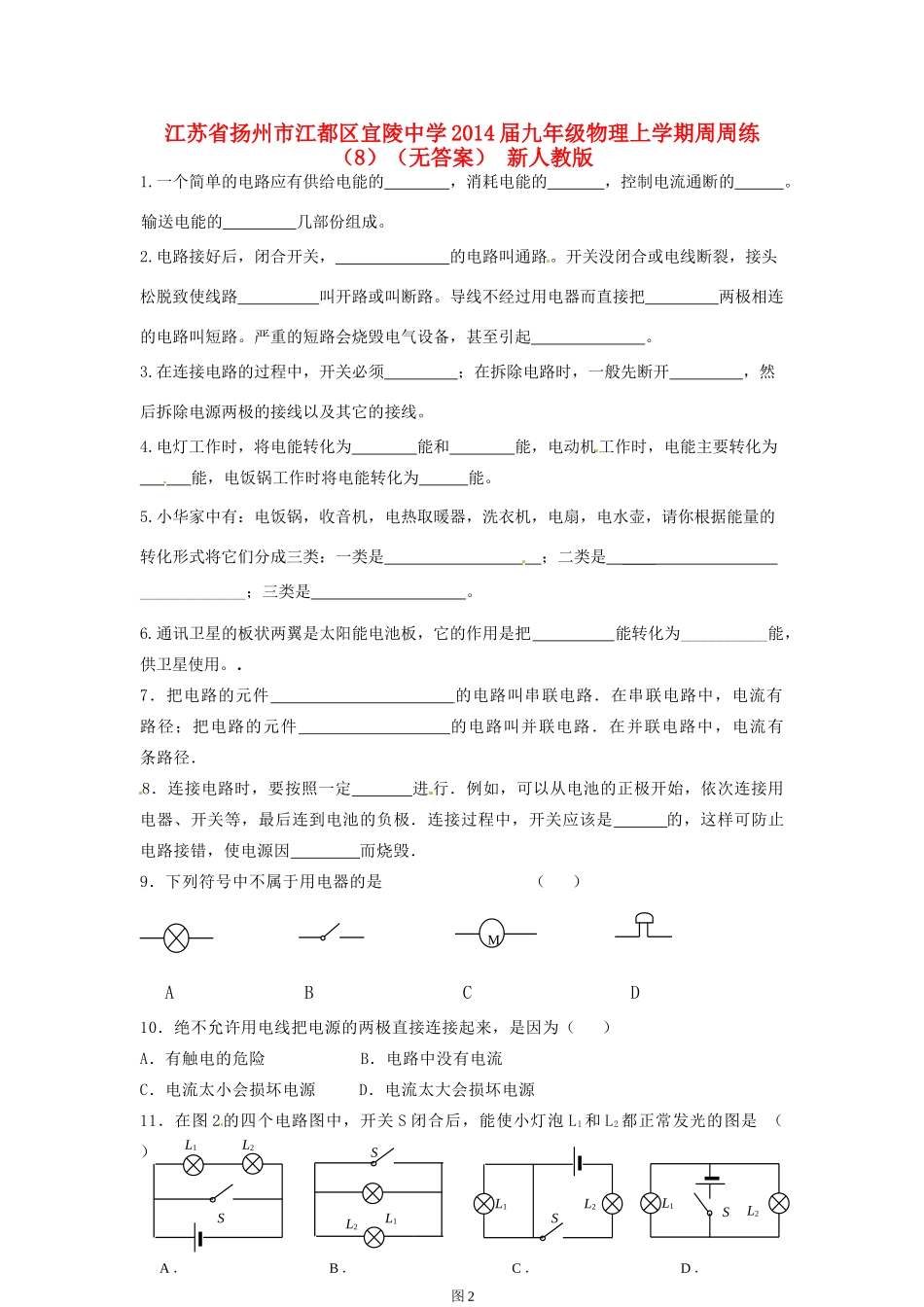

江苏省扬州市江都区宜陵中学2014届九年级物理上学期周周练（8）（无答案）新人教版1.一个简单的电路应有供给电能的，消耗电能的，控制电流通断的。输送电能的几部份组成。2.电路接好后，闭合开关，的电路叫通路。开关没闭合或电线断裂，接头松脱致使线路叫开路或叫断路。导线不经过用电器而直接把两极相连的电路叫短路。严重的短路会烧毁电气设备，甚至引起。3.在连接电路的过程中，开关必须；在拆除电路时，一般先断开，然后拆除电源两极的接线以及其它的接线。4.电灯工作时，将电能转化为能和能，电动机工作时，电能主要转化为能，电饭锅工作时将电能转化为能。5.小华家中有：电饭锅，收音机，电热取暖器，洗衣机，电扇，电水壶，请你根据能量的转化形式将它们分成三类：一类是；二类是_________________；三类是。6.通讯卫星的板状两翼是太阳能电池板，它的作用是把能转化为___________能，供卫星使用。．7．把电路的元件的电路叫串联电路．在串联电路中，电流有路径；把电路的元件的电路叫并联电路．在并联电路中，电流有条路径．8．连接电路时，要按照一定进行．例如，可以从电池的正极开始，依次连接用电器、开关等，最后连到电池的负极．连接过程中，开关应该是的，这样可防止电路接错，使电源因而烧毁．9．下列符号中不属于用电器的是（）10．绝不允许用电线把电源的两极直接连接起来，是因为（）A．有触电的危险B．电路中没有电流C．电流太小会损坏电源D．电流太大会损坏电源11．在图2的四个电路图中，开关S闭合后，能使小灯泡L1和L2都正常发光的图是（）MABCDL1L2SL1L2SL1L2SL1L2SA．B．C．D．图212．马路上的路灯总是一齐亮，一齐灭．如果它们其中一盏灯的灯丝断了，其它灯仍能正常发光．根据这些现象判断路灯是（）A．串联的B．并联的C．可能是串联的，也可能是并联的D．不能确定是何种连接方式13．日常生活的经验告诉我们：家中的电灯、电冰箱和插座等电器，彼此间的连接方式是（）A．串联的B．可能是串联也可能是并联的C．并联的D．电灯与插座间是串联的，其它用电器是并联的14．如图所示，下列电路中，开关同时控制电灯和电铃的是（）15．画出下列元件的电路符号：①电灯②电铃③电池组④交叉相连的导线⑤开关⑥电池⑦电动机⑧交叉不相连的导线16．指出下列电路图的错误：①②③17．请画出如图3的实物电路的电路图．图318．下列的几个电路图中的用电器分别是何种连接方式？开关分别控制哪盏灯？如果是并联，请用色笔描出图上的干路部分．图1a中L1、L2是联，S控制图1b中L1、L2是联，S1控制，S2控制图1c中L1、L2是联，S1控制，S2控制19．根据图2实物，在右图线框内画出对应的电路图．20．如图3所示的电路，这时灯L1，灯L2．（填“不发光”或“发光”）灯L1和L2是联．在图中电流流过的导线上标出电流方向，并在右图框内画出相应的电路图．21．如图4所示的某段电路中，A、B、C、D、E是四个接线柱．A接电源的负极，E接电源的正极．（1）用导线连接A、B，则电流通过灯图1bL1L2S1S2图1cL1L2S1S2图1aSL2L1L1L2S图2L1S2S1L2图3L3L2L1A-E+CDB图4，它们是联的；（2）用导线只连接C、D，则电流通过灯，它们是联的．22．按图5所示的电路，在右画线框内出相应的电路图．23．根据下图电路图，连接实物图24．按照右上图（a）所示的电路图将图（b）中的实物连接起来25．根据电路图连接实物图26．根据下图画出它的电路图L1L2S2S1图527．要求S为总开关，S1控制L1，S2控制L2，L1、L2并联，画出电路图，连接实物图
