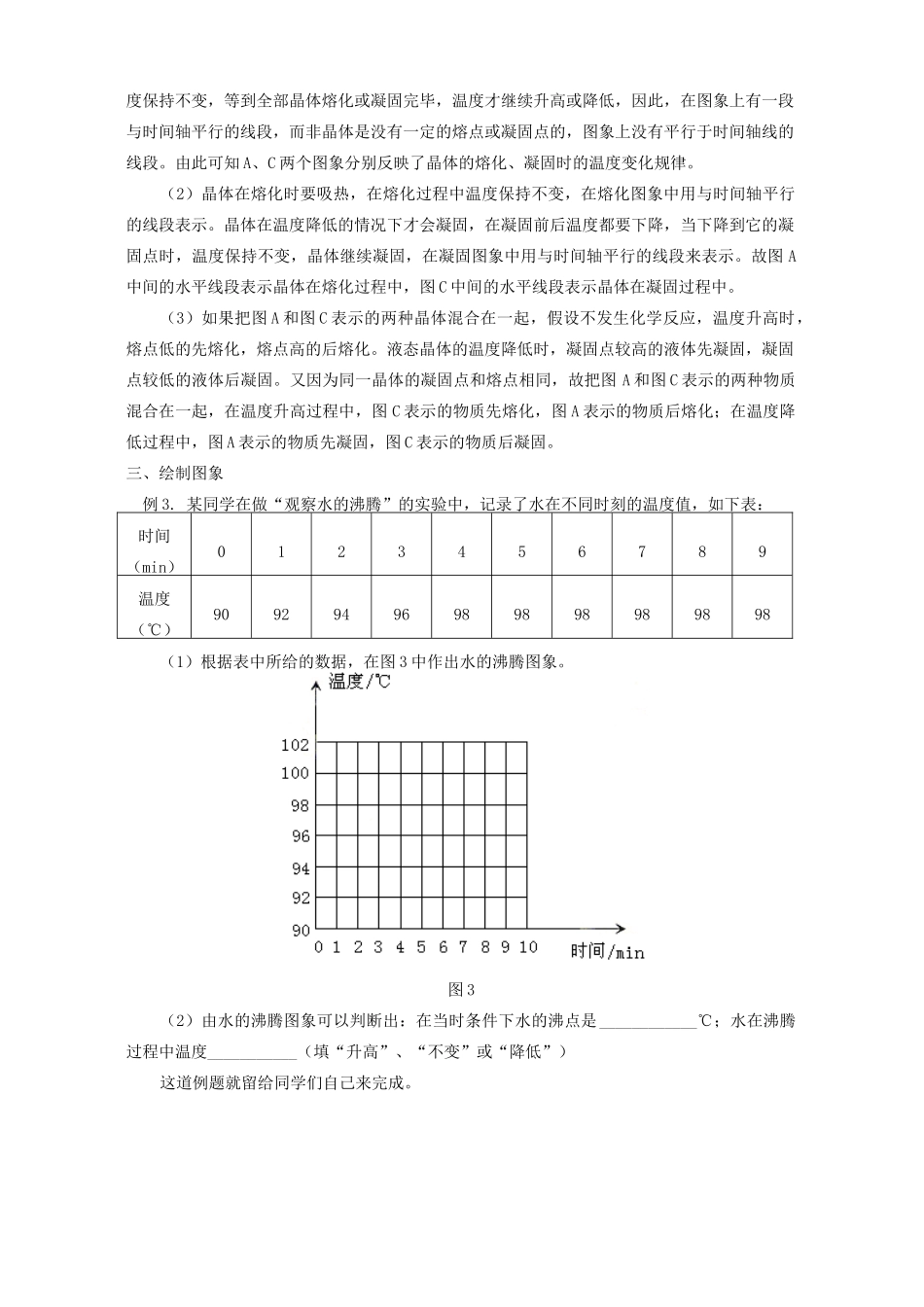

初三物理点击图象题张友金韩绍章以热学图象为载体的问题，能考查同学们对热学知识的理解和掌握能力，下面进行归类分析。一、识别图象的种类例1.某物质发生物态变化时，它的温度随时变化情况如图1所示，则该图象是（）A.冰的熔化图象B.松香的熔化图象C.玻璃的凝固图象D.铁水的凝固图象图1解析：图象反映的是物质的温度随时间增加而逐渐降低，所以是物质凝固放热图象，不是物质熔化吸热图象。图象的一段水平线反映的是物质的温度不随时间而变化，所以是晶体凝固时的图象。故正确答案应选D。二、分析图象的物理意义例2.图2所示的是熔化、凝固图象，根据图象回答下列问题。图2（1）哪些图反映了晶体熔化、凝固时的温度变化规律？（2）图象的哪部分线段表示晶体正在熔化过程中？图象的哪部分表示晶体在凝固过程中？（3）把图A和图C表示两种物质混合在一起，假设它们不会发生化学变化。在温度升高过程中谁先熔化？反之谁先凝固？解析：（1）晶体在熔化或凝固的过程中有一定的熔点和凝固点，在熔化和凝固的阶段温度保持不变，等到全部晶体熔化或凝固完毕，温度才继续升高或降低，因此，在图象上有一段与时间轴平行的线段，而非晶体是没有一定的熔点或凝固点的，图象上没有平行于时间轴线的线段。由此可知A、C两个图象分别反映了晶体的熔化、凝固时的温度变化规律。（2）晶体在熔化时要吸热，在熔化过程中温度保持不变，在熔化图象中用与时间轴平行的线段表示。晶体在温度降低的情况下才会凝固，在凝固前后温度都要下降，当下降到它的凝固点时，温度保持不变，晶体继续凝固，在凝固图象中用与时间轴平行的线段来表示。故图A中间的水平线段表示晶体在熔化过程中，图C中间的水平线段表示晶体在凝固过程中。（3）如果把图A和图C表示的两种晶体混合在一起，假设不发生化学反应，温度升高时，熔点低的先熔化，熔点高的后熔化。液态晶体的温度降低时，凝固点较高的液体先凝固，凝固点较低的液体后凝固。又因为同一晶体的凝固点和熔点相同，故把图A和图C表示的两种物质混合在一起，在温度升高过程中，图C表示的物质先熔化，图A表示的物质后熔化；在温度降低过程中，图A表示的物质先凝固，图C表示的物质后凝固。三、绘制图象例3.某同学在做“观察水的沸腾”的实验中，记录了水在不同时刻的温度值，如下表：时间（min）0123456789温度（℃）90929496989898989898（1）根据表中所给的数据，在图3中作出水的沸腾图象。图3（2）由水的沸腾图象可以判断出：在当时条件下水的沸点是____________℃；水在沸腾过程中温度___________（填“升高”、“不变”或“降低”）这道例题就留给同学们自己来完成。
