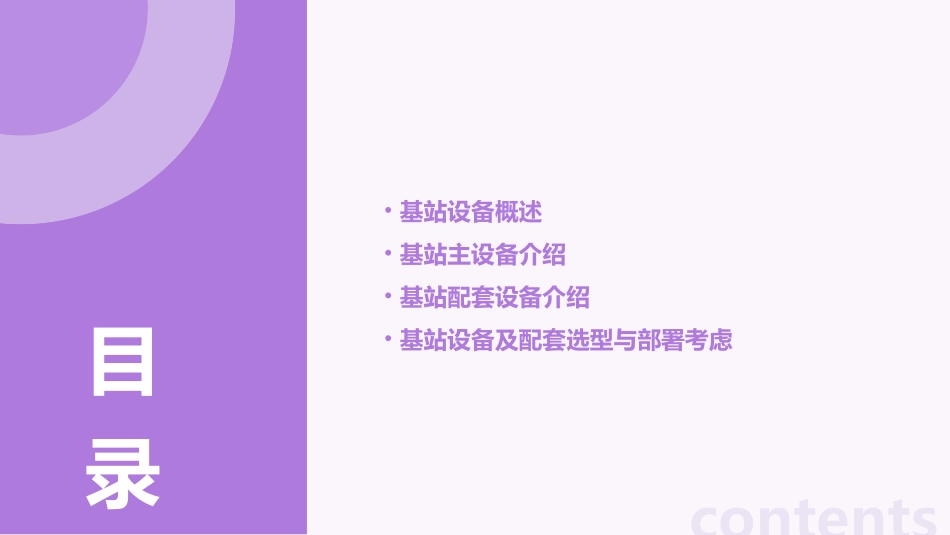

基站设备及配套简介课件•基站设备概述•基站主设备介绍•基站配套设备介绍•基站设备及配套选型与部署考虑contents目录基站设备概述01定义：基站设备是移动通信网络中的核心设备之一，用于实现无线信号与有线信号之间的转换和传输，同时提供无线资源管理、业务处理等功能。功能无线信号处理：接收、发送和处理无线信号，实现移动通信的语音、数据等业务传输。资源管理：对无线频谱、功率、时隙等资源进行动态分配和管理，确保网络的高效运行。业务处理：提供呼叫建立、维持和释放等功能，支持各种移动通信业务。网络接口：与核心网、传输网等其他网络设备进行互连，实现信号的传输和交换。基站设备定义与功能宏基站微基站射频拉远基站小型化基站基站设备的类型与分类01020304覆盖范围广，通常用于室外环境，支持大量用户同时通信。覆盖范围较小，适用于室内或热点区域，提供更高质量的无线覆盖。将基带处理单元与射频单元分离，通过光纤等传输介质连接，适用于分布式网络架构。体积小巧、易于部署，适用于补盲、补热等场景。位置：基站设备位于移动通信网络的接入层，是用户终端与核心网之间的桥梁。作用无线覆盖：通过无线信号覆盖一定区域，为用户提供移动通信服务。业务接入：将用户终端的语音、数据等业务接入到移动通信网络中。资源协调：协调和管理无线资源，确保网络中各用户之间的公平性和高效性。网络优化：通过基站设备的配置和调整，实现移动通信网络的性能优化和提质增效。基站设备在通信网络中的位置和作用基站主设备介绍02定义基站收发信机是基站的核心设备，负责无线信号的收发和处理。功能BTS负责接收来自移动台的无线信号，经过解调、解码等处理后，传送给核心网。同时，BTS也负责将来自核心网的信号进行调制、编码等处理，然后发送给移动台。组成BTS通常由收发信机模块、天馈系统、电源模块等组成。基站收发信机（BTS）基带处理单元是基站中的一部分，负责基带信号的处理。定义功能优点BBU主要负责基带信号的调制、解调、编码、解码等处理，以及部分物理层协议的处理。BBU通常采用高性能处理器和专用芯片，具有高速、低时延、高可靠性等特点。030201基带处理单元（BBU）定义射频拉远模块是基站中的一部分，主要负责射频信号的处理和传输。要点一要点二功能RRU将来自BBU的基带信号转换为射频信号，然后通过天线发送给移动台。同时，RRU也负责接收来自移动台的射频信号，转换为基带信号后传送给BBU。优点通过采用RRU拉远技术，可以将基站的射频部分与基带部分分离，降低基站的复杂度和成本，同时也方便了基站的维护和升级。此外，RRU还可以根据实际需要进行远程控制和调整，提高了基站的灵活性和可扩展性。要点三射频拉远模块（RRU）基站配套设备介绍03直流供电系统基站设备通常使用直流电。直流供电系统将交流电转换为直流电，为基站的主设备、传输设备等提供直流电源。交流供电系统基站通常接入商用电力网络，通过交流供电系统为基站设备提供电力。此系统包括断路器、交流配电单元等，确保电力的稳定供应。蓄电池备份系统为确保基站设备在断电情况下正常运行，通常会配置蓄电池备份系统。在市电断电时，蓄电池能够短时间内为基站设备提供电力。电源系统基站设备在运行过程中会产生大量热量，需要空调系统对基站环境进行降温，确保设备在适宜的温度环境下运行。空调系统通过风扇等设备，将基站内的热空气排出，引入室外新鲜空气，降低基站内温度。通风系统对基站内温度、湿度等环境参数进行监控，根据设定值自动调节空调、通风设备的运行，以维持基站内环境的稳定。温控系统冷却系统烟雾探测与火灾报警通过烟雾探测器实时监测基站内是否有火灾发生，一旦发现火灾迹象，立即触发火灾报警，及时通知维护人员进行处理。水浸检测检测基站内是否有漏水现象，防止因水浸导致的设备损坏。一旦发现水浸，立即报警并通知维护人员进行处理。温湿度监控实时监测基站内的温度、湿度等环境参数，确保设备在规定的温湿度范围内正常运行。环境监控系统基站设备及配套选型与部署考虑04选用经过大规模商用验证、性能稳定的设备，保证长期运行的可靠性。性能稳定可靠选择采用先进技...
