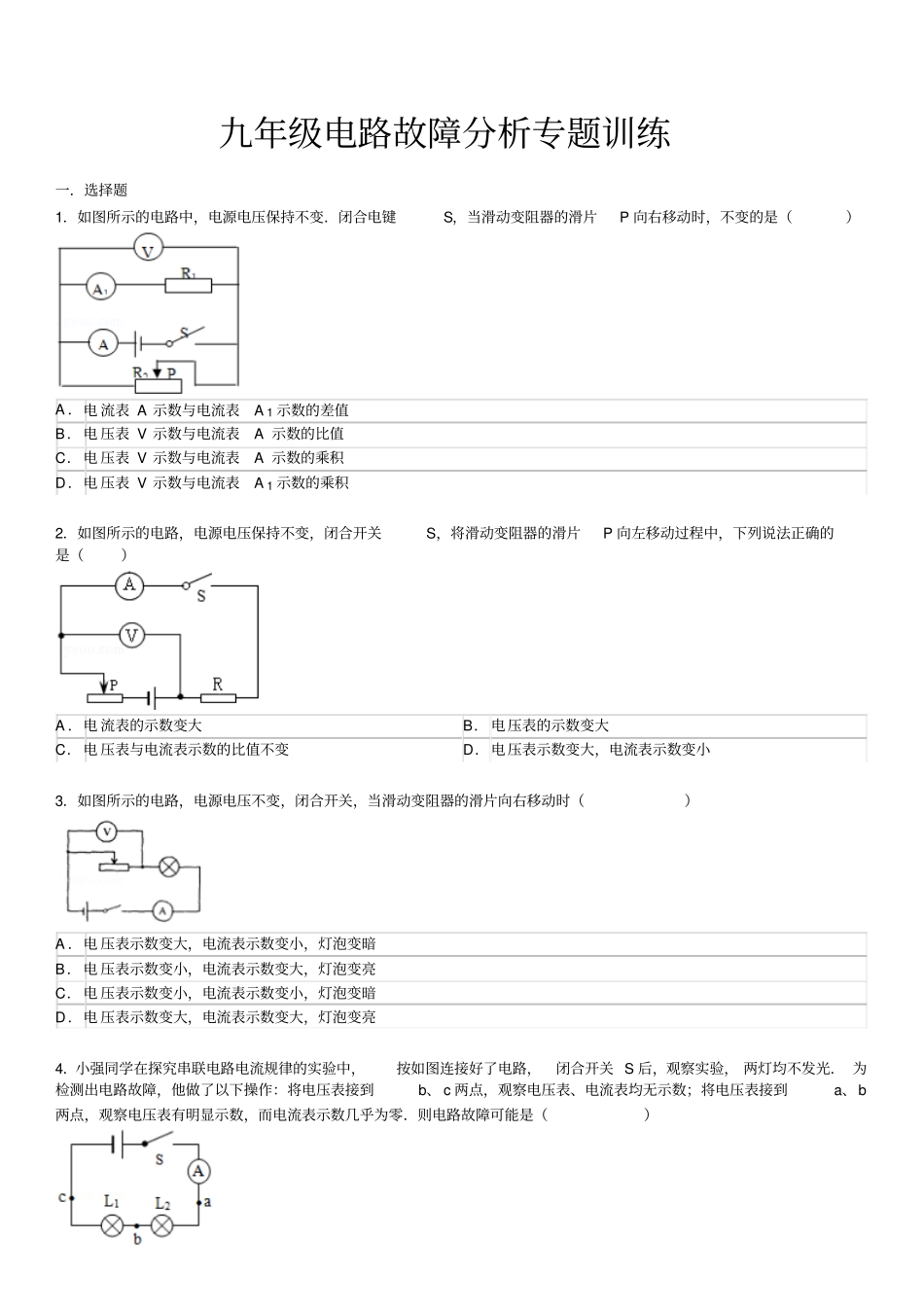

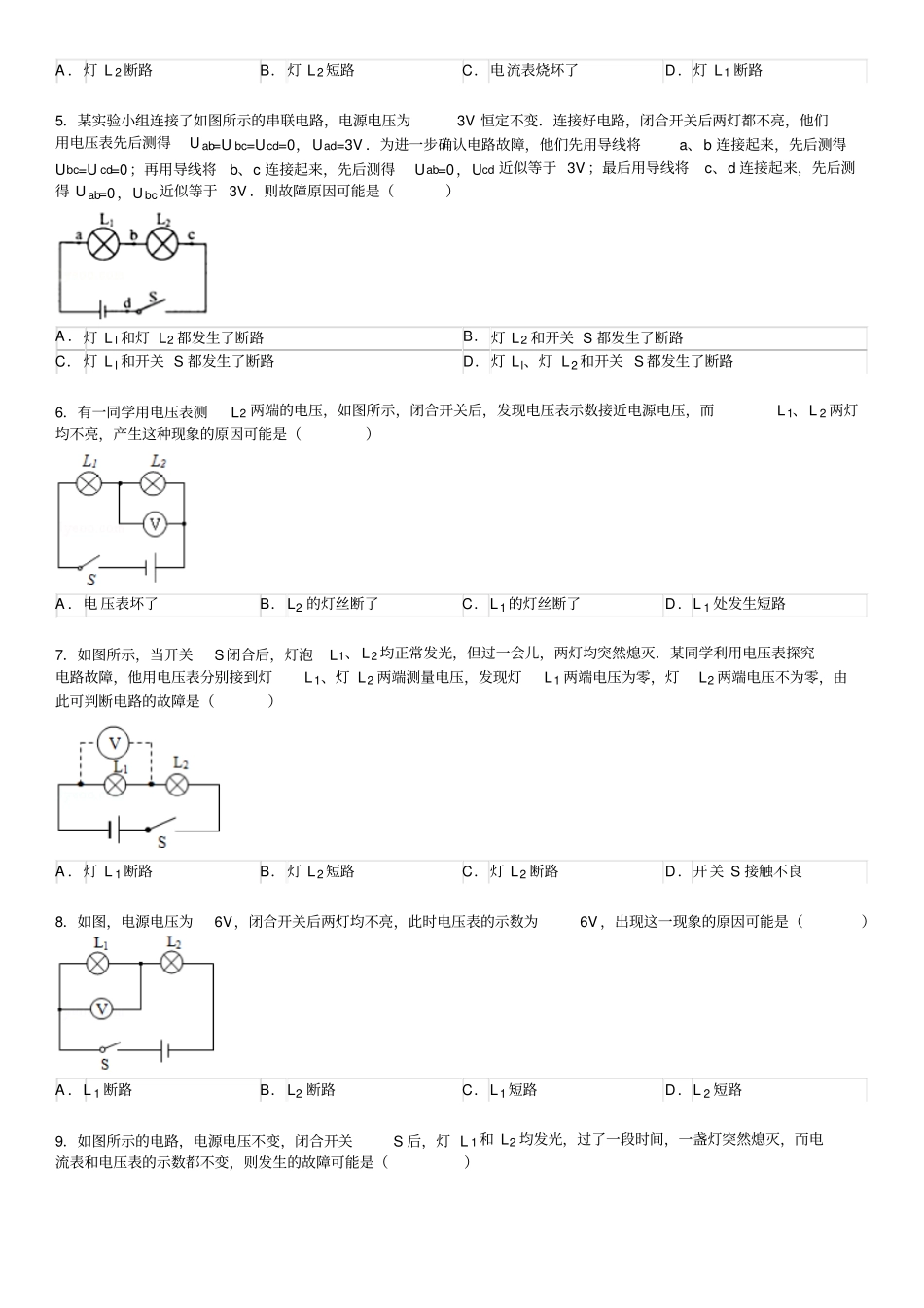

九年级电路故障分析专题训练一．选择题1．如图所示的电路中，电源电压保持不变．闭合电键S，当滑动变阻器的滑片P向右移动时，不变的是（）A．电流表A示数与电流表A1示数的差值B．电压表V示数与电流表A示数的比值C．电压表V示数与电流表A示数的乘积D．电压表V示数与电流表A1示数的乘积2．如图所示的电路，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向左移动过程中，下列说法正确的是（）A．电流表的示数变大B．电压表的示数变大C．电压表与电流表示数的比值不变D．电压表示数变大，电流表示数变小3．如图所示的电路，电源电压不变，闭合开关，当滑动变阻器的滑片向右移动时（）A．电压表示数变大，电流表示数变小，灯泡变暗B．电压表示数变小，电流表示数变大，灯泡变亮C．电压表示数变小，电流表示数变小，灯泡变暗D．电压表示数变大，电流表示数变大，灯泡变亮4．小强同学在探究串联电路电流规律的实验中，按如图连接好了电路，闭合开关S后，观察实验，两灯均不发光．为检测出电路故障，他做了以下操作：将电压表接到b、c两点，观察电压表、电流表均无示数；将电压表接到a、b两点，观察电压表有明显示数，而电流表示数几乎为零．则电路故障可能是（）A．灯L2断路B．灯L2短路C．电流表烧坏了D．灯L1断路5．某实验小组连接了如图所示的串联电路，电源电压为3V恒定不变．连接好电路，闭合开关后两灯都不亮，他们用电压表先后测得Uab=Ubc=Ucd=0，Uad=3V．为进一步确认电路故障，他们先用导线将a、b连接起来，先后测得Ubc=Ucd=0；再用导线将b、c连接起来，先后测得Uab=0，Ucd近似等于3V；最后用导线将c、d连接起来，先后测得Uab=0，Ubc近似等于3V．则故障原因可能是（）A．灯Ll和灯L2都发生了断路B．灯L2和开关S都发生了断路C．灯Ll和开关S都发生了断路D．灯Ll、灯L2和开关S都发生了断路6．有一同学用电压表测L2两端的电压，如图所示，闭合开关后，发现电压表示数接近电源电压，而L1、L2两灯均不亮，产生这种现象的原因可能是（）A．电压表坏了B．L2的灯丝断了C．L1的灯丝断了D．L1处发生短路7．如图所示，当开关S闭合后，灯泡L1、L2均正常发光，但过一会儿，两灯均突然熄灭．某同学利用电压表探究电路故障，他用电压表分别接到灯L1、灯L2两端测量电压，发现灯L1两端电压为零，灯L2两端电压不为零，由此可判断电路的故障是（）A．灯L1断路B．灯L2短路C．灯L2断路D．开关S接触不良8．如图，电源电压为6V，闭合开关后两灯均不亮，此时电压表的示数为6V，出现这一现象的原因可能是（）A．L1断路B．L2断路C．L1短路D．L2短路9．如图所示的电路，电源电压不变，闭合开关S后，灯L1和L2均发光，过了一段时间，一盏灯突然熄灭，而电流表和电压表的示数都不变，则发生的故障可能是（）A．L2断路B．L1断路C．L2短路D．L1短路10．在如图所示的电路中，电源电压保持不变，灯泡L1或L2中有一个发生了短路故障，当开关S闭合时，下列现象中不可能出现的是（）A．电压表无示数，灯泡L1不发光B．电压表有示数，灯泡L2不发光C．电压表和电流表都没有示数D．电压表和电流表都有示数11．在如图所示的电路中，电源电压不变，闭合开关S，电路正常工作，过一会儿，灯L突然变亮，电流表、电压表示数都变大．该电路中可能出现的故障是（）A．灯L短路B．灯L断路C．电阻R短路D．电阻R断路12．如图所示电路图中，闭合开关S后灯泡L1、L2不亮电压表无示数，用一导线分别接在灯L1、L2开关S两端，发现接到L2两端时L1亮，其故障是（）A．L1断路B．L2断路C．L1短路D．L2短路13．在图所示的电路中，电源电压保持不变．闭合开关S，电路正常工作．过了﹣会儿，两只电表的示数均变大，则下列判断中正确的是（）A．灯L断路B．灯L短路C．电阻R断路D．电阻R短路14．如图所示的电路中，闭合开关，发现灯泡L不亮，电流表无示数，电压表示数较大．若电路中只有一处故障，则故障原因可能是（）A．L短路B．L断路C．R短路D．R断路15．如图，闭合开关S后发现灯L不亮，电流表示数几乎为零，电压表指针有明显偏转，则电路的故障可能是（）A．灯L短路B．灯L断路C．电阻R短路D．电阻R断路16．如图，当开关S闭合后，灯泡L1，L2都发光，...
