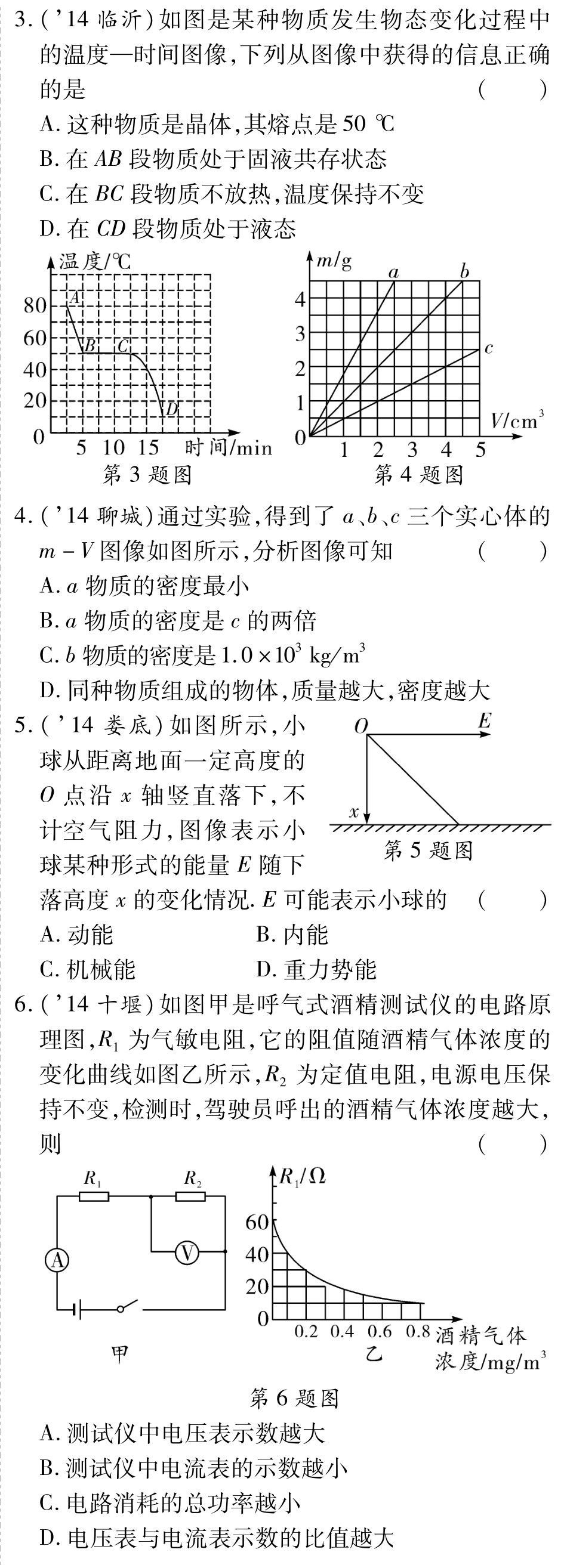

专题七曲线图像类�����坐标曲线类试题在云南近三年中考中考查了１４次，渗透在各个题型中，涉及的曲线图有Ｉ－Ｕ，Ｒ－Ｕ曲线（４次），多结合电路图考查欧姆定律、电功、电功率的计算；ｖ－ｔ图像（２次），考查阻力与重力大小的对比、惯性、动势能的变化情况及相对运动；Ｆ－ｈ图像（２次），考查力学综合计算；Ｔ（温度）－ｔ（时间）曲线（２次），考查晶体的判断、熔化热点，热学相关计算等．另外还考查到浓度与电阻的曲线图、弹簧伸长量与弹力的曲线图等．解答图像类题目的解题思路：（１）看横纵轴代表的物理量及单位；（２）观察线、分析图像的变化趋势或规律，弄清图像所表达的物理意义；（３）找特殊点，挖掘“起点、终点、交点（与ｘ、ｙ轴或图像间的交点）、拐点”等，判断各点隐含了什么条件或物理规律；（４）根据图像计算时应在图像上取一点，然后在横轴和纵轴上找出对应的数值，最后根据有关公式求解．�����１．（’１４日照）甲、乙两同学从同一地点同时向相同方向做直线运动，他们通过的路程随时间变化的图像如图所示，由图像可知，不正确的是（）第１题图Ａ．在０～１０ｓ内，甲同学比乙同学运动的快Ｂ．两同学在距离出发点１００ｍ处相遇Ｃ．在１０ｓ～２０ｓ内，乙同学静止不动Ｄ．在０～１０ｓ内，乙同学的速度为１０ｍ／ｓ２．（’１４福州）如图所示各物理量之间关系的图像中，描述错误的是（）３．（’１４临沂）如图是某种物质发生物态变化过程中的温度—时间图像，下列从图像中获得的信息正确的是（）Ａ．这种物质是晶体，其熔点是５０℃Ｂ．在ＡＢ段物质处于固液共存状态Ｃ．在ＢＣ段物质不放热，温度保持不变Ｄ．在ＣＤ段物质处于液态第３题图第４题图４．（’１４聊城）通过实验，得到了ａ、ｂ、ｃ三个实心体的ｍ－Ｖ图像如图所示，分析图像可知（）Ａ．ａ物质的密度最小Ｂ．ａ物质的密度是ｃ的两倍Ｃ．ｂ物质的密度是１．０×１０３ｋｇ／ｍ３Ｄ．同种物质组成的物体，质量越大，密度越大第５题图５．（’１４娄底）如图所示，小球从距离地面一定高度的Ｏ点沿ｘ轴竖直落下，不计空气阻力，图像表示小球某种形式的能量Ｅ随下落高度ｘ的变化情况．Ｅ可能表示小球的（）Ａ．动能Ｂ．内能Ｃ．机械能Ｄ．重力势能６．（’１４十堰）如图甲是呼气式酒精测试仪的电路原理图，Ｒ１为气敏电阻，它的阻值随酒精气体浓度的变化曲线如图乙所示，Ｒ２为定值电阻，电源电压保持不变，检测时，驾驶员呼出的酒精气体浓度越大，则（）第６题图Ａ．测试仪中电压表示数越大Ｂ．测试仪中电流表的示数越小Ｃ．电路消耗的总功率越小Ｄ．电压表与电流表示数的比值越大８３１专题七曲线图像类�����坐标曲线类试题在云南近三年中考中考查了１４次，渗透在各个题型中，涉及的曲线图有Ｉ－Ｕ，Ｒ－Ｕ曲线（４次），多结合电路图考查欧姆定律、电功、电功率的计算；ｖ－ｔ图像（２次），考查阻力与重力大小的对比、惯性、动势能的变化情况及相对运动；Ｆ－ｈ图像（２次），考查力学综合计算；Ｔ（温度）－ｔ（时间）曲线（２次），考查晶体的判断、熔化热点，热学相关计算等．另外还考查到浓度与电阻的曲线图、弹簧伸长量与弹力的曲线图等．解答图像类题目的解题思路：（１）看横纵轴代表的物理量及单位；（２）观察线、分析图像的变化趋势或规律，弄清图像所表达的物理意义；（３）找特殊点，挖掘“起点、终点、交点（与ｘ、ｙ轴或图像间的交点）、拐点”等，判断各点隐含了什么条件或物理规律；（４）根据图像计算时应在图像上取一点，然后在横轴和纵轴上找出对应的数值，最后根据有关公式求解．�����１．（’１４日照）甲、乙两同学从同一地点同时向相同方向做直线运动，他们通过的路程随时间变化的图像如图所示，由图像可知，不正确的是（）第１题图Ａ．在０～１０ｓ内，甲同学比乙同学运动的快Ｂ．两同学在距离出发点１００ｍ处相遇Ｃ．在１０ｓ～２０ｓ内...
