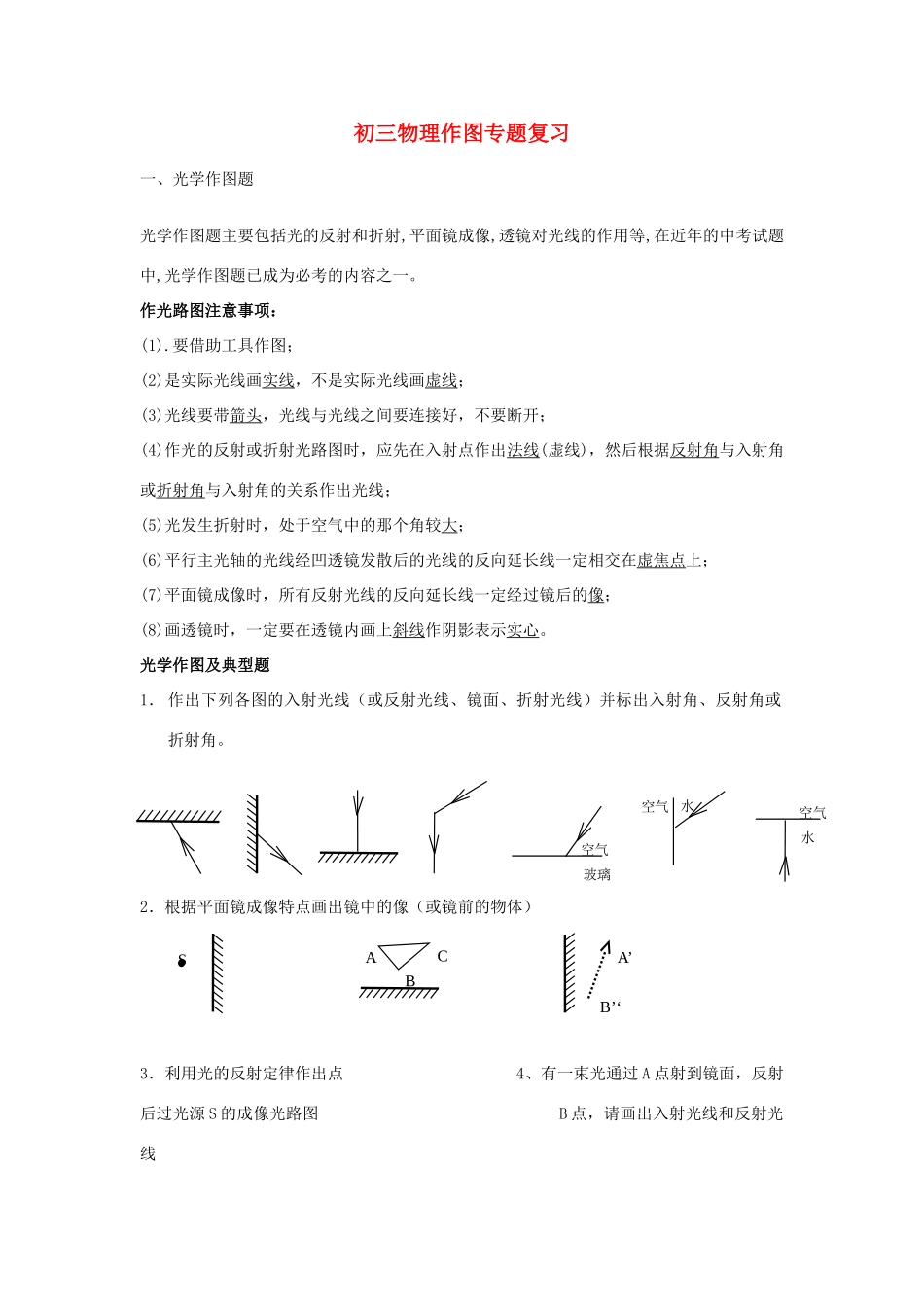

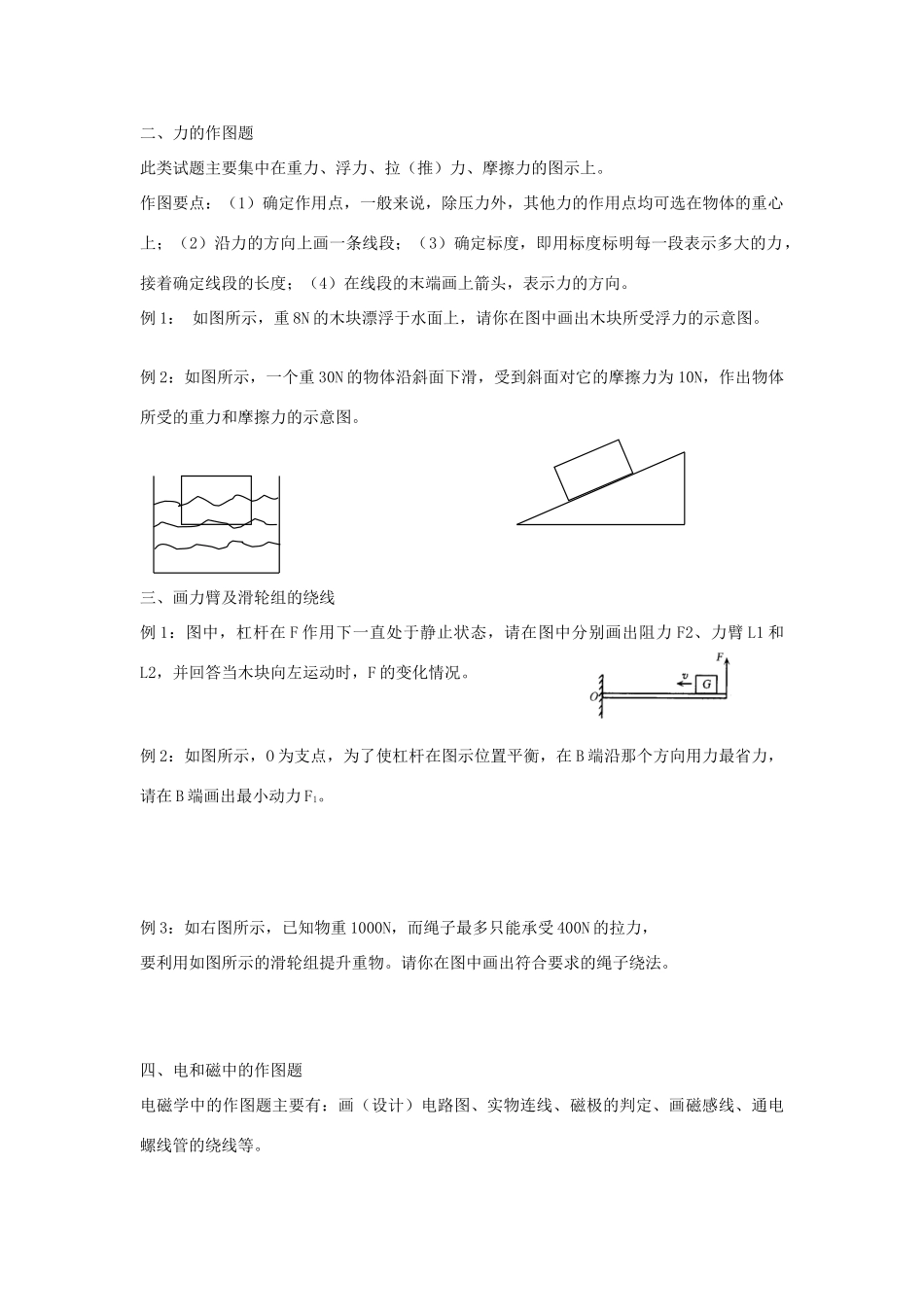

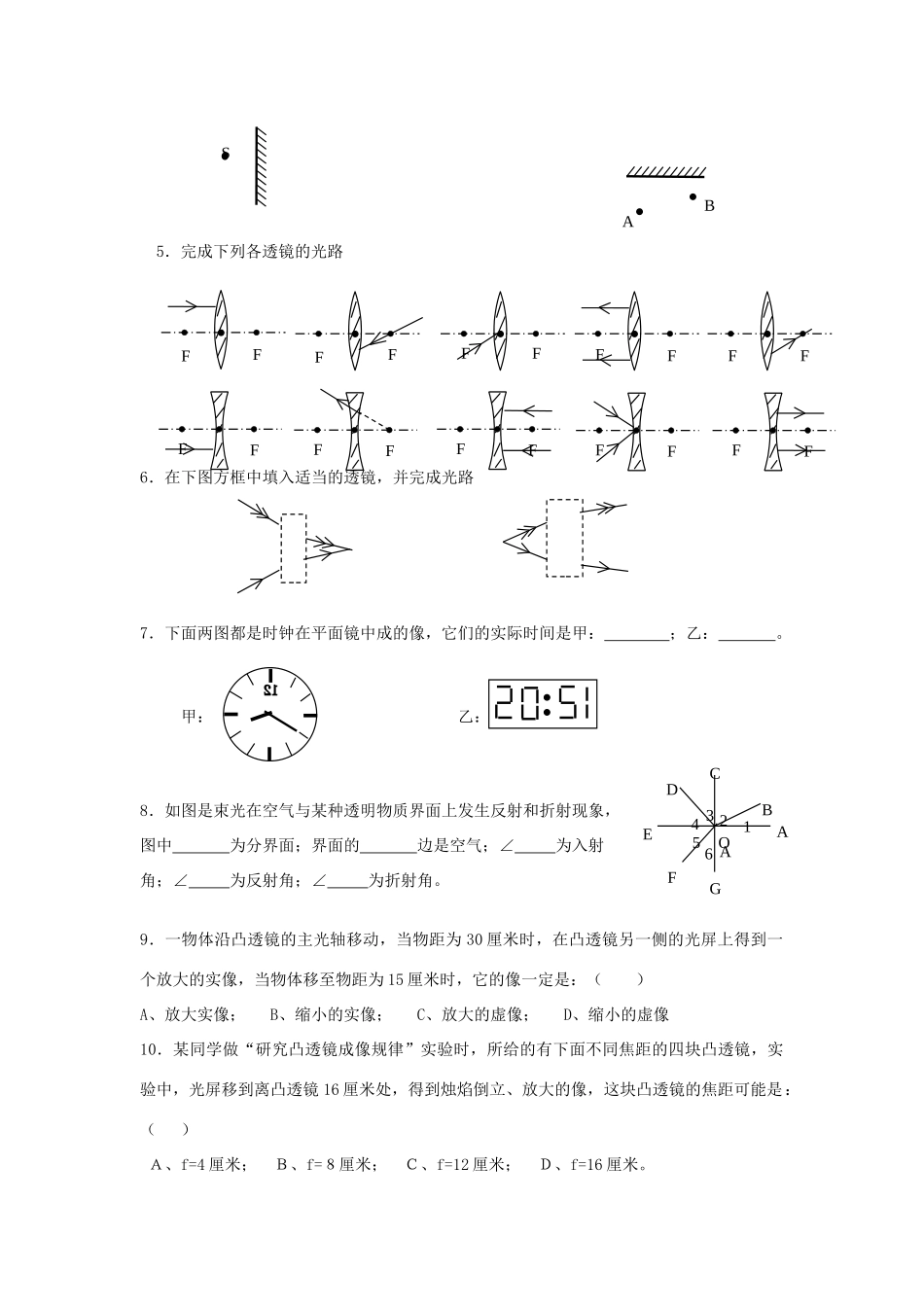

初三物理作图专题复习一、光学作图题光学作图题主要包括光的反射和折射,平面镜成像,透镜对光线的作用等,在近年的中考试题中,光学作图题已成为必考的内容之一。作光路图注意事项：(1).要借助工具作图；(2)是实际光线画实线，不是实际光线画虚线；(3)光线要带箭头，光线与光线之间要连接好，不要断开；(4)作光的反射或折射光路图时，应先在入射点作出法线(虚线)，然后根据反射角与入射角或折射角与入射角的关系作出光线；(5)光发生折射时，处于空气中的那个角较大；(6)平行主光轴的光线经凹透镜发散后的光线的反向延长线一定相交在虚焦点上；(7)平面镜成像时，所有反射光线的反向延长线一定经过镜后的像；(8)画透镜时，一定要在透镜内画上斜线作阴影表示实心。光学作图及典型题1．作出下列各图的入射光线（或反射光线、镜面、折射光线）并标出入射角、反射角或折射角。2．根据平面镜成像特点画出镜中的像（或镜前的物体）3．利用光的反射定律作出点4、有一束光通过A点射到镜面，反射后过光源S的成像光路图B点，请画出入射光线和反射光线空气玻璃水空气空气水SABCA’B’‘5．完成下列各透镜的光路6．在下图方框中填入适当的透镜，并完成光路7．下面两图都是时钟在平面镜中成的像，它们的实际时间是甲：；乙：。甲：乙：8．如图是束光在空气与某种透明物质界面上发生反射和折射现象，图中为分界面；界面的边是空气；∠为入射角；∠为反射角；∠为折射角。9．一物体沿凸透镜的主光轴移动，当物距为30厘米时，在凸透镜另一侧的光屏上得到一个放大的实像，当物体移至物距为15厘米时，它的像一定是：（）A、放大实像；B、缩小的实像；C、放大的虚像；D、缩小的虚像10．某同学做“研究凸透镜成像规律”实验时，所给的有下面不同焦距的四块凸透镜，实验中，光屏移到离凸透镜16厘米处，得到烛焰倒立、放大的像，这块凸透镜的焦距可能是：（）Ａ、f=4厘米；Ｂ、f=８厘米；Ｃ、f=12厘米；Ｄ、f=16厘米。SABFFFFFFFFFFFFFFFFFFFFBACDEFG65O2A413二、力的作图题此类试题主要集中在重力、浮力、拉（推）力、摩擦力的图示上。作图要点：（1）确定作用点，一般来说，除压力外，其他力的作用点均可选在物体的重心上；（2）沿力的方向上画一条线段；（3）确定标度，即用标度标明每一段表示多大的力，接着确定线段的长度；（4）在线段的末端画上箭头，表示力的方向。例1：如图所示，重8N的木块漂浮于水面上，请你在图中画出木块所受浮力的示意图。例2：如图所示，一个重30N的物体沿斜面下滑，受到斜面对它的摩擦力为10N，作出物体所受的重力和摩擦力的示意图。三、画力臂及滑轮组的绕线例1：图中，杠杆在F作用下一直处于静止状态，请在图中分别画出阻力F2、力臂L1和L2，并回答当木块向左运动时，F的变化情况。例2：如图所示，O为支点，为了使杠杆在图示位置平衡，在B端沿那个方向用力最省力，请在B端画出最小动力F1。例3：如右图所示，已知物重1000N，而绳子最多只能承受400N的拉力，要利用如图所示的滑轮组提升重物。请你在图中画出符合要求的绳子绕法。四、电和磁中的作图题电磁学中的作图题主要有：画（设计）电路图、实物连线、磁极的判定、画磁感线、通电螺线管的绕线等。例1：根据安全用电原则，将图中所示的元件连入电路。例2：要使螺线管通电后小磁针的N极指向如图所示，请连接好电路，并标出螺线管的N、S极。例10：图为条形磁铁与通电螺线管之间的磁感线分布情况，请标出磁感线方向，并画出螺线管的绕法。火线零线＋－NS
