初三物理第十章第2节探究串、并联电路中的电流关系和电压关系北师大实验版一、学习目标：1
掌握串、并联电路中电流的关系；2
掌握串、并联电路中电压的关系
二、重点、难点：掌握串、并联电路中电流和电压的规律
三、考点分析：知识细目考核目标与要求题型分值串、并联电路中电流的关系理解选择题填空题实验题计算题2－8分串、并联电路中电压的关系理解选择题填空题实验题计算题2－8分电流电压知识点一：串、并联电路中电流的关系例1：小珊按图示电路进行探究实验，她将电流表先后串联在A、B、C处，闭合开关后，电流表的读数（）A
三处一样大思路分析：1）题意分析：分析电路、判断串联电路中电流的关系
2）解题思路：分析电路的连接方式，根据串联电路中电流处处相等的关系进行判断
解答过程：本题电路为串联电路
串联电路中电流处处相等，故选D
解题后的思考：本题着重考查串联电路中电流的关系
记清规律即可轻松解决此题

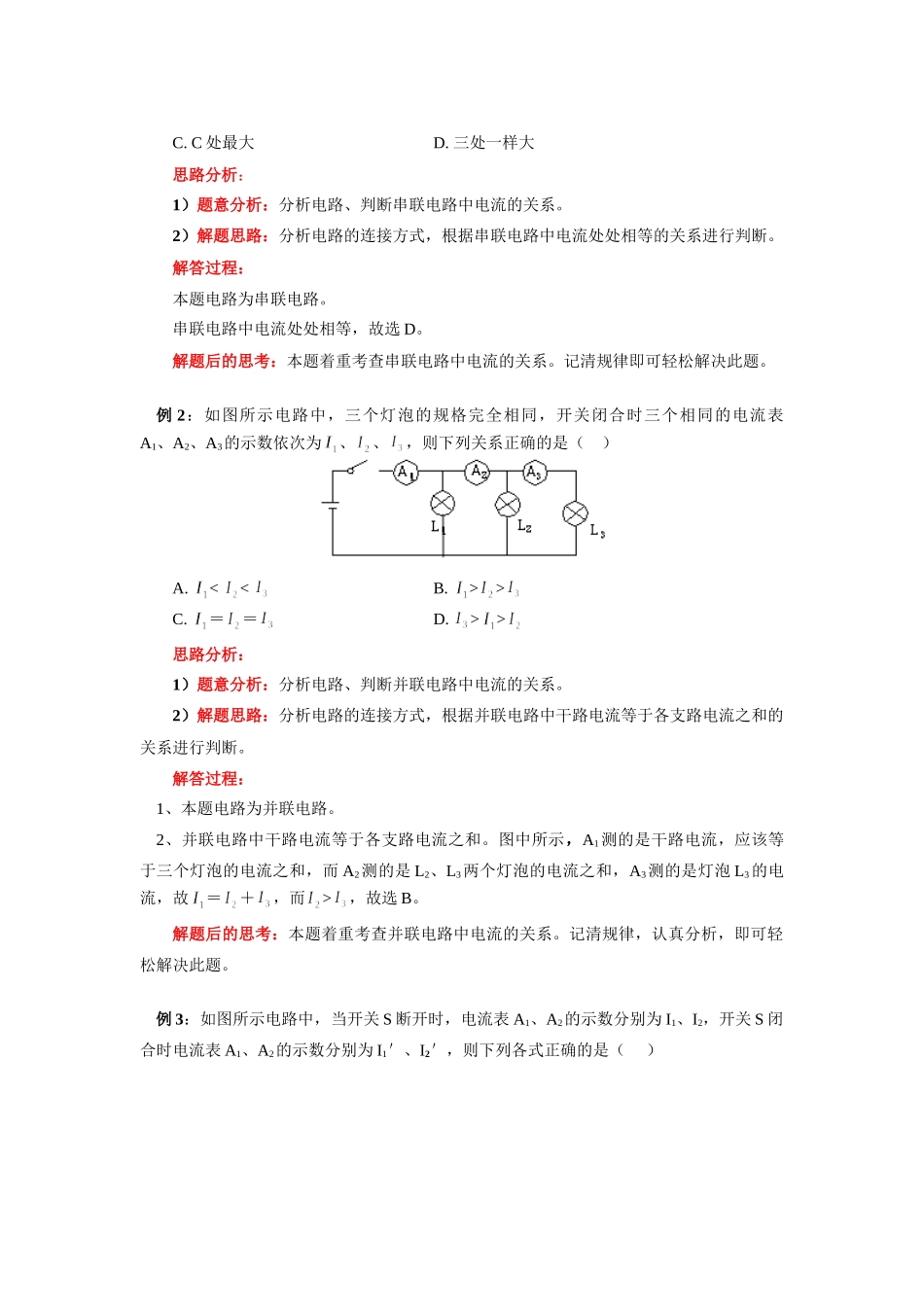

例2：如图所示电路中，三个灯泡的规格完全相同，开关闭合时三个相同的电流表A1、A2、A3的示数依次为、、，则下列关系正确的是（）A
>>思路分析：1）题意分析：分析电路、判断并联电路中电流的关系
2）解题思路：分析电路的连接方式，根据并联电路中干路电流等于各支路电流之和的关系进行判断
解答过程：1、本题电路为并联电路
2、并联电路中干路电流等于各支路电流之和
图中所示，A1测的是干路电流，应该等于三个灯泡的电流之和，而A2测的是L2、L3两个灯泡的电流之和，A3测的是灯泡L3的电流，故＝＋，而>，故选B
解题后的思考：本题着重考查并联电路中电流的关系
记清规律，认真分析，即可轻松解决此题

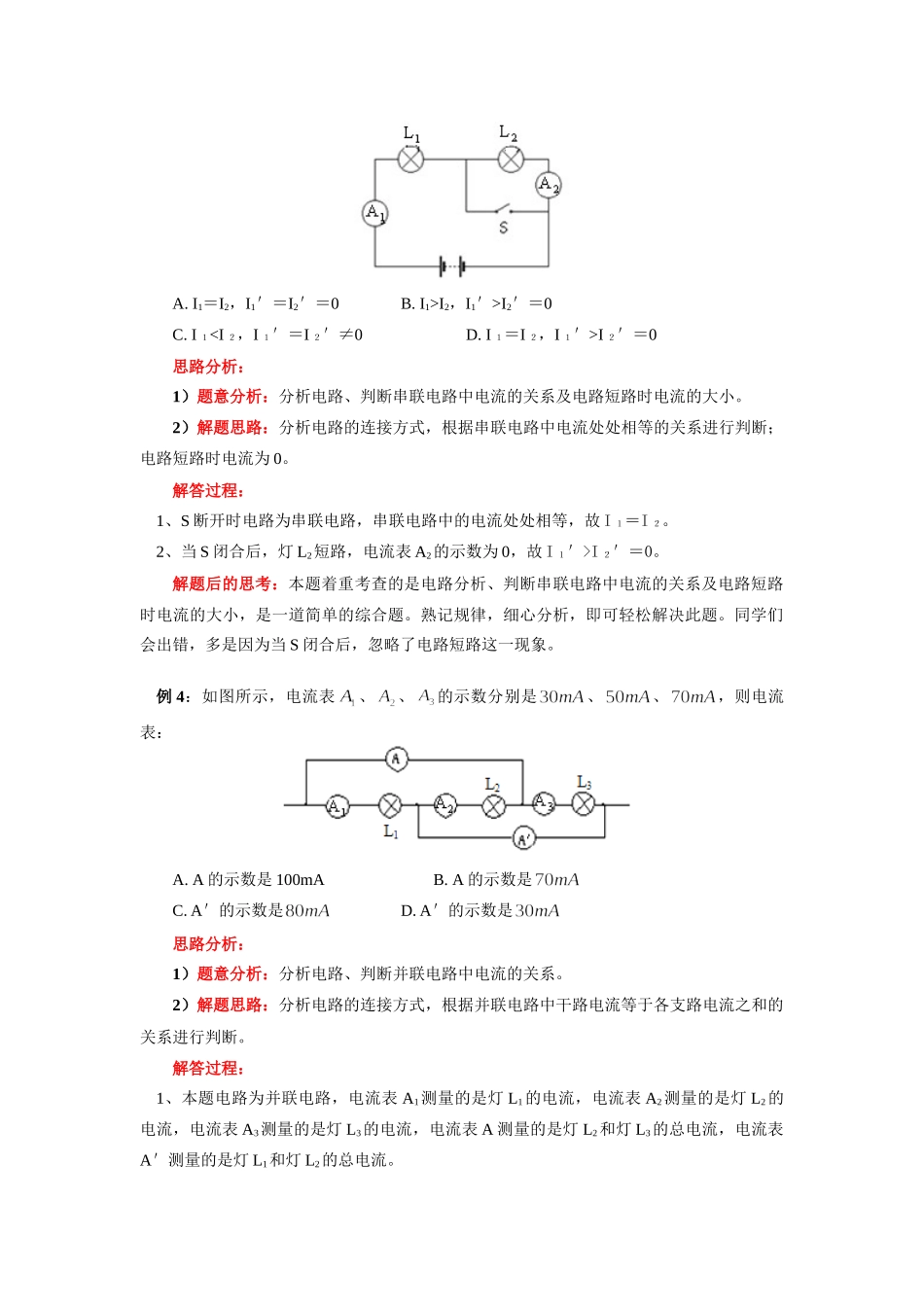

例3：如图所示电路中，当开关S断开时，电流表A1、A2的示数分别为I1、I2，开关S闭合时电流表A1、A2的示数分别为I1＇、I2＇，则下列各式正确的是（）A
