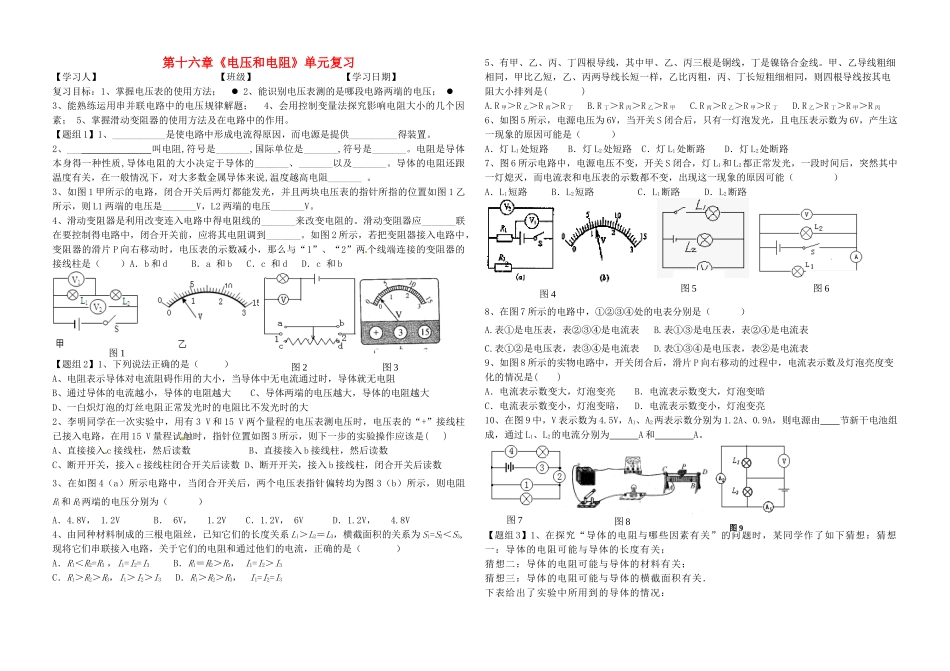

九年九年级物理全册 第十六章 电压 电阻单元复习(新版)新人教版试卷_第1页
1/2

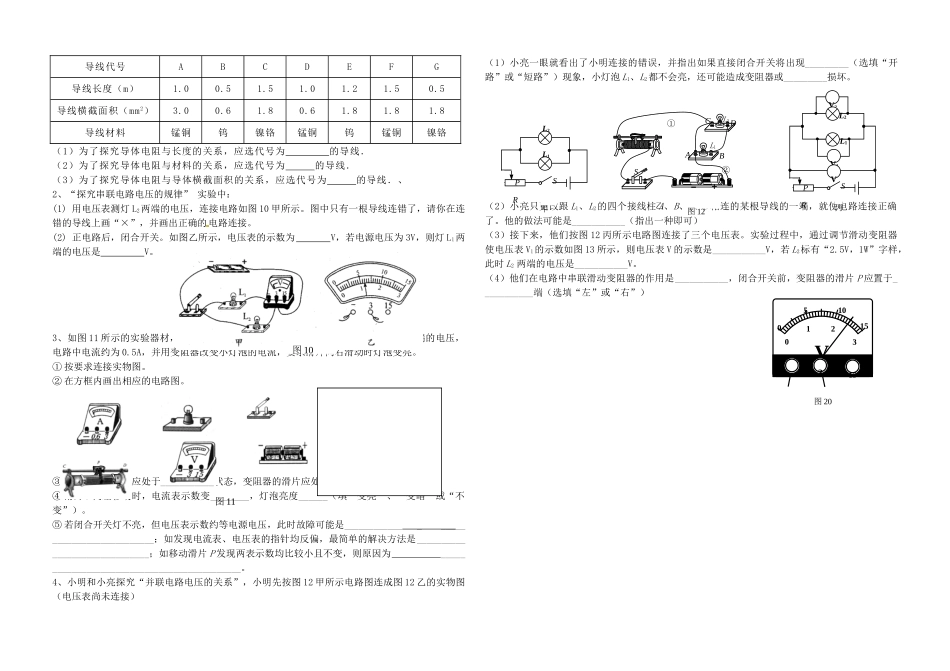

九年九年级物理全册 第十六章 电压 电阻单元复习(新版)新人教版试卷_第2页
2/2
第十六章《电压和电阻》单元复习【学习人】【班级】【学习日期】复习目标:1、掌握电压表的使用方法;2、能识别电压表测的是哪段电路两端的电压;3、能熟练运用串并联电路中的电压规律解题;4、会用控制变量法探究影响电阻大小的几个因素;5、掌握滑动变阻器的使用方法及在电路中的作用。【题组1】1、___________是使电路中形成电流得原因,而电源是提供__________得装置。2、___叫电阻,符号是_______,国际单位是_______,符号是_______。电阻是导体本身得一种性质,导体电阻的大小决定于导体的_______、_______以及_______。导体的电阻还跟温度有关,在一般情况下,对大多数金属导体来说,温度越高电阻_______。3、如图1甲所示的电路,闭合开关后两灯都能发光,并且两块电压表的指针所指的位置如图1乙所示,则L1两端的电压是_______V,L2两端的电压_______V。4、滑动变阻器是利用改变连入电路中得电阻线的_______来改变电阻的。滑动变阻器应_______联在要控制得电路中,闭合开关前,应将其电阻调到_______。如图2所示,若把变阻器接入电路中,变阻器的滑片P向右移动时,电压表的示数减小,那么与“1”、“2”两个线端连接的变阻器的接线柱是()A.b和dB.a和bC.c和dD.c和b【题组2】1、下列说法正确的是()A、电阻表示导体对电流阻碍作用的大小,当导体中无电流通过时,导体就无电阻B、通过导体的电流越小,导体的电阻越大C、导体两端的电压越大,导体的电阻越大D、一白炽灯泡的灯丝电阻正常发光时的电阻比不发光时的大2、李明同学在一次实验中,用有3V和15V两个量程的电压表测电压时,电压表的“+”接线柱已接入电路,在用15V量程试触时,指针位置如图3所示,则下一步的实验操作应该是()A、直接接入c接线柱,然后读数B、直接接入b接线柱,然后读数C、断开开关,接入c接线柱闭合开关后读数D、断开开关,接入b接线柱,闭合开关后读数3、在如图4(a)所示电路中,当闭合开关后,两个电压表指针偏转均为图3(b)所示,则电阻R1和R2两端的电压分别为()A.4.8V,1.2VB.6V,1.2VC.1.2V,6VD.1.2V,4.8V4、由同种材料制成的三根电阻丝,已知它们的长度关系L1>L2=L3,横截面积的关系为S1=S2<S3,现将它们串联接入电路,关于它们的电阻和通过他们的电流,正确的是()A.R1<R2=R3,I1=I2=I3B.R1=R2>R3,I1=I2>I3C.R1>R2>R3,I1>I2>I3D.R1>R2>R3,I1=I2=I35、有甲、乙、丙、丁四根导线,其中甲、乙、丙三根是铜线,丁是镍铬合金线。甲、乙导线粗细相同,甲比乙短,乙、丙两导线长短一样,乙比丙粗,丙、丁长短粗细相同,则四根导线按其电阻大小排列是()A.R甲>R乙>R丙>R丁B.R丁>R丙>R乙>R甲C.R丙>R乙>R甲>R丁D.R乙>R丁>R甲>R丙6、如图5所示,电源电压为6V,当开关S闭合后,只有一灯泡发光,且电压表示数为6V,产生这一现象的原因可能是()A.灯L1处短路B.灯L2处短路C.灯L1处断路D.灯L2处断路7、图6所示电路中,电源电压不变,开关S闭合,灯L1和L2都正常发光,一段时间后,突然其中一灯熄灭,而电流表和电压表的示数都不变,出现这一现象的原因可能()A.L1短路B.L2短路C.L1断路D.L2断路8、在图7所示的电路中,①②③④处的电表分别是()A.表①是电压表,表②③④是电流表B.表①③是电压表,表②④是电流表C.表①②是电压表,表③④是电流表D.表①③④是电压表,表②是电流表9、如图8所示的实物电路中,开关闭合后,滑片P向右移动的过程中,电流表示数及灯泡亮度变化的情况是()A.电流表示数变大,灯泡变亮B.电流表示数变大,灯泡变暗C.电流表示数变小,灯泡变暗,D.电流表示数变小,灯泡变亮10、在图9中,V表示数为4.5V,A1、A2两表示数分别为1.2A、0.9A,则电源由节新干电池组成,通过L1、L2的电流分别为A和A。【题组3】1、在探究“导体的电阻与哪些因素有关”的问题时,某同学作了如下猜想:猜想一:导体的电阻可能与导体的长度有关;猜想二:导体的电阻可能与导体的材料有关;猜想三:导体的电阻可能与导体的横截面积有关.下表给出了实验中所用到的导体的情况:图1图2图3图42图5图6图8图9图7导线代号ABCDEFG导线长度(m)1.00.51.51.01....
