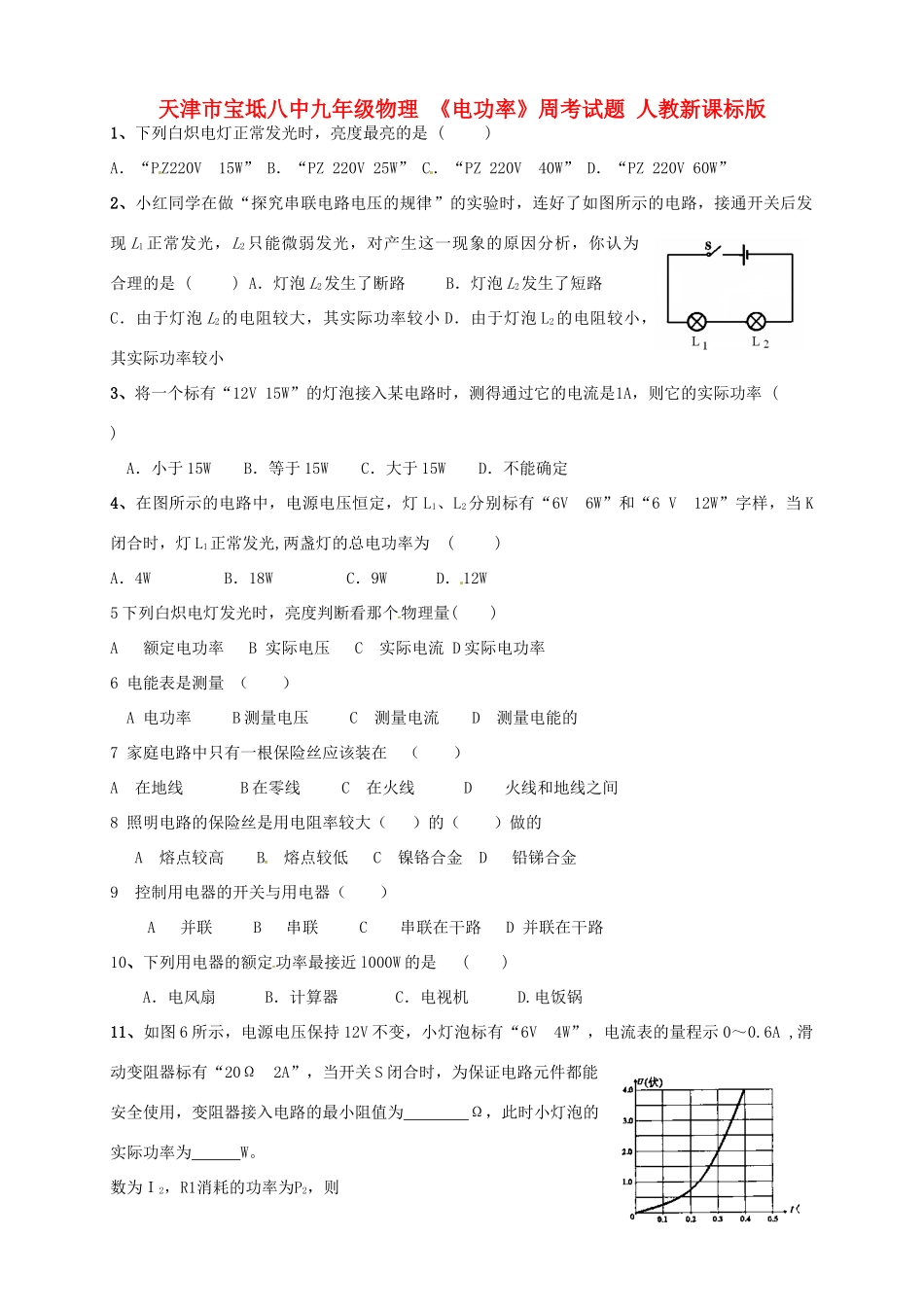

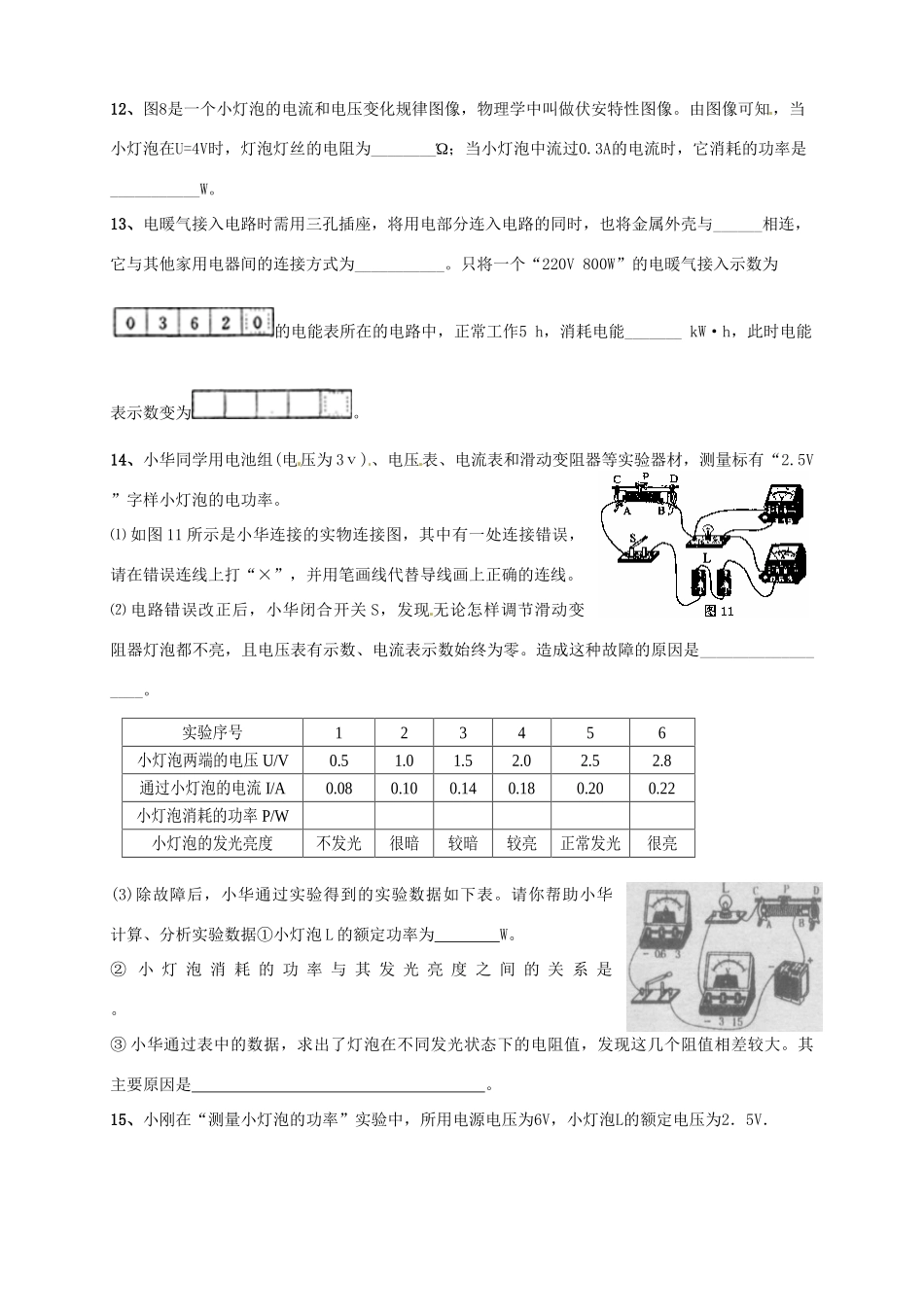

天津市宝坻八中九年级物理《电功率》周考试题人教新课标版1、下列白炽电灯正常发光时，亮度最亮的是()A．“PZ220V15W”B．“PZ220V25W”C．“PZ220V40W”D．“PZ220V60W”2、小红同学在做“探究串联电路电压的规律”的实验时，连好了如图所示的电路，接通开关后发现L1正常发光，L2只能微弱发光，对产生这一现象的原因分析，你认为合理的是()A．灯泡L2发生了断路B．灯泡L2发生了短路C．由于灯泡L2的电阻较大，其实际功率较小D．由于灯泡L2的电阻较小，其实际功率较小3、将一个标有“12V15W”的灯泡接入某电路时，测得通过它的电流是1A，则它的实际功率()A．小于15WB．等于15WC．大于15WD．不能确定4、在图所示的电路中，电源电压恒定，灯L1、L2分别标有“6V6W”和“6V12W”字样，当K闭合时，灯L1正常发光,两盏灯的总电功率为()A．4WB．18WC．9WD．12W5下列白炽电灯发光时，亮度判断看那个物理量()A额定电功率B实际电压C实际电流D实际电功率6电能表是测量（）A电功率B测量电压C测量电流D测量电能的7家庭电路中只有一根保险丝应该装在（）A在地线B在零线C在火线D火线和地线之间8照明电路的保险丝是用电阻率较大（）的（）做的A熔点较高B熔点较低C镍铬合金D铅锑合金9控制用电器的开关与用电器（）A并联B串联C串联在干路D并联在干路10、下列用电器的额定功率最接近l000W的是()A．电风扇B．计算器C．电视机D.电饭锅11、如图6所示，电源电压保持12V不变，小灯泡标有“6V4W”，电流表的量程示0～0.6A,滑动变阻器标有“20Ω2A”，当开关S闭合时，为保证电路元件都能安全使用，变阻器接入电路的最小阻值为Ω，此时小灯泡的实际功率为W。数为Ｉ2，R1消耗的功率为P2，则12、图8是一个小灯泡的电流和电压变化规律图像，物理学中叫做伏安特性图像。由图像可知，当小灯泡在U=4V时，灯泡灯丝的电阻为________Ώ；当小灯泡中流过0.3A的电流时，它消耗的功率是___________W。13、电暖气接入电路时需用三孔插座，将用电部分连入电路的同时，也将金属外壳与______相连，它与其他家用电器间的连接方式为___________。只将一个“220V800W”的电暖气接入示数为的电能表所在的电路中，正常工作5h，消耗电能_______kW·h，此时电能表示数变为。14、小华同学用电池组(电压为3ⅴ)、电压表、电流表和滑动变阻器等实验器材，测量标有“2.5V”字样小灯泡的电功率。⑴如图11所示是小华连接的实物连接图，其中有一处连接错误，请在错误连线上打“×”，并用笔画线代替导线画上正确的连线。⑵电路错误改正后，小华闭合开关S，发现无论怎样调节滑动变阻器灯泡都不亮，且电压表有示数、电流表示数始终为零。造成这种故障的原因是__________________。实验序号123456小灯泡两端的电压U/V0.51.01.52.02.52.8通过小灯泡的电流I/A0.080.100.140.180.200.22小灯泡消耗的功率P/W小灯泡的发光亮度不发光很暗较暗较亮正常发光很亮(3)除故障后，小华通过实验得到的实验数据如下表。请你帮助小华计算、分析实验数据①小灯泡L的额定功率为W。②小灯泡消耗的功率与其发光亮度之间的关系是。③小华通过表中的数据，求出了灯泡在不同发光状态下的电阻值，发现这几个阻值相差较大。其主要原因是。15、小刚在“测量小灯泡的功率”实验中，所用电源电压为6V，小灯泡L的额定电压为2．5V．(1)小刚的实验电路如题31图所示，但连接不完整．请你用笔划线代替导线，帮他完成电路连接．(2)电路连接完整后，闭合开关，当向右移动变阻器的滑片P时，电压表的示数将____________，电流表的示数将__________．(3)实验记录电表示数如下表．分析表中数据．可知小灯泡L的额定功率为____________W．(4)实验过程中，由于不小心造成灯泡短路，则电路中可能出现的现象是(说出两条)①____________；②________________16、（6分）小明利用标有“6V6W”的灯泡L1和“6V3W”的灯泡L2进行实验。（1）当L1正常发光时通过的电流多少A？（2）如图9甲所示：ＯＡ和ＯＢ分别为通过灯泡L1和L2中的电流随两端电压变化关系的曲线。现将两灯连入图14乙所示电路，要使其中一个灯泡正常发光，电路中电流表的示数为多少A？电源的电压是多少？电路消耗的总功率为多少？次数电压表示数/V电流表示数/V12.00.1722.50.2033.00.22图甲L2L1AVS图乙
