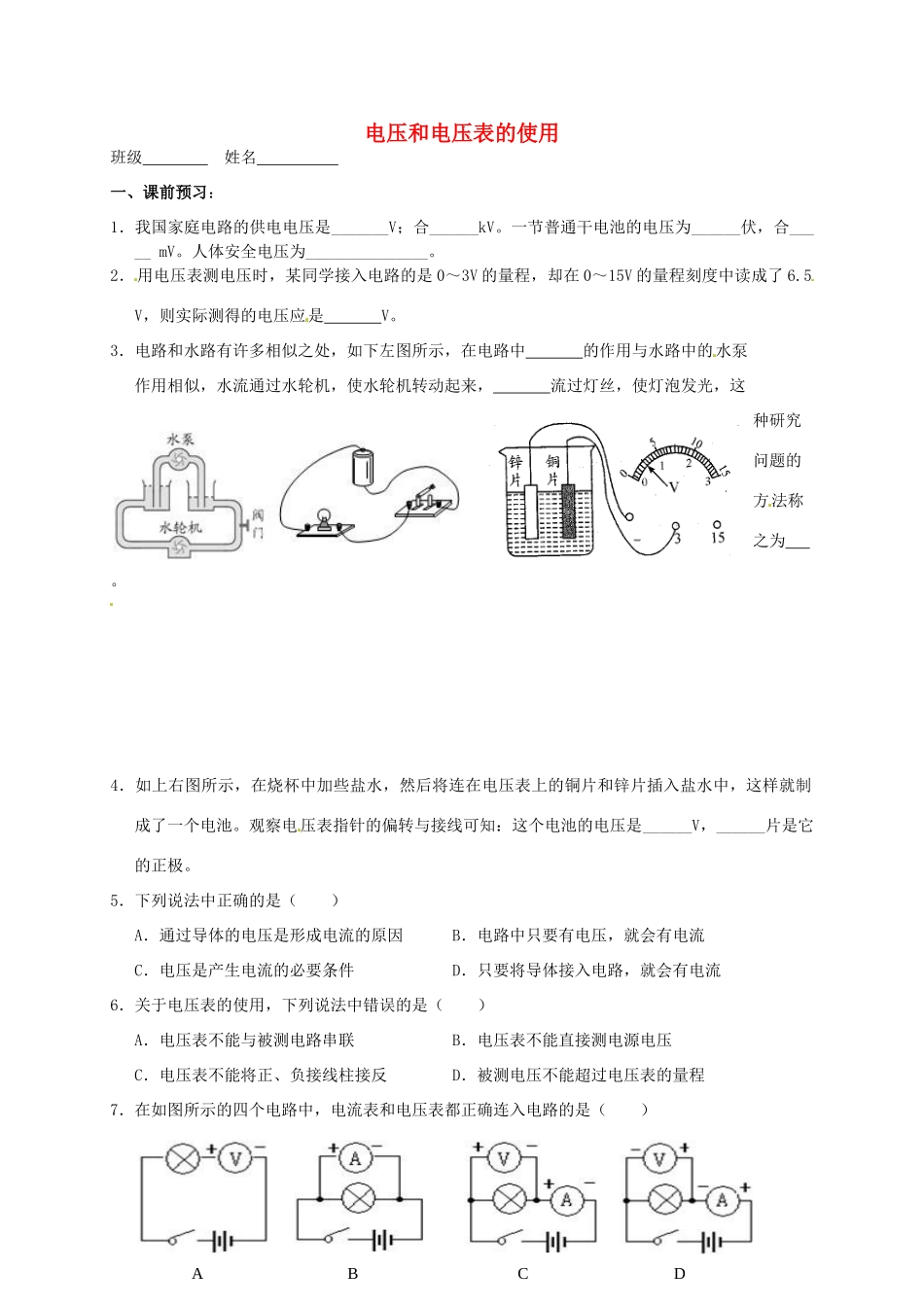

电压和电压表的使用班级姓名一、课前预习：1．我国家庭电路的供电电压是_______V；合______kV。一节普通干电池的电压为______伏，合_____mV。人体安全电压为_______________。2．用电压表测电压时，某同学接入电路的是0～3V的量程，却在0～15V的量程刻度中读成了6.5V，则实际测得的电压应是V。3．电路和水路有许多相似之处，如下左图所示，在电路中的作用与水路中的水泵作用相似，水流通过水轮机，使水轮机转动起来，流过灯丝，使灯泡发光，这种研究问题的方法称之为。4．如上右图所示，在烧杯中加些盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个电池。观察电压表指针的偏转与接线可知：这个电池的电压是______V，______片是它的正极。5．下列说法中正确的是（）A．通过导体的电压是形成电流的原因B．电路中只要有电压，就会有电流C．电压是产生电流的必要条件D．只要将导体接入电路，就会有电流6．关于电压表的使用，下列说法中错误的是（）A．电压表不能与被测电路串联B．电压表不能直接测电源电压C．电压表不能将正、负接线柱接反D．被测电压不能超过电压表的量程7．在如图所示的四个电路中，电流表和电压表都正确连入电路的是（）ABCD8．小红在做电学实验时，不慎将电压表和电流表位置接反了（如图所示），闭合开关后，其后果是（）A．电压表和电流表都可能烧坏B．电压表不烧坏，电流表可能烧坏C．两表都不烧坏D．电流表不烧坏，电压表烧坏9．如图所示电路中，甲、乙两处分别接入电流表或电压表，当S闭合后，为使两灯均能发光，则（）A．甲接电压表，乙接电流表B．甲、乙均接电压表C．甲、乙均接电流表D．甲接电流表，乙接电压表10．在如图所示的四个电路中，当闭合开关S后，小灯泡L1、L2都能正常发光，其中电压表可直接测出L2两端电压的电路图是（）A．（a）图和（b）图B．（c）图和（d）图C．（b）图和（c）图D．（a）图和（c）图11．关于电流表和电压表的使用，下列说法错误的是（）A．使用前都应检查指针是否指零B．若有两个量程，一般都先用大量程“试触”C．两表都不能将两接线柱直接接到电源的两极上D．接入电路时，都应使电流从正接线柱流入，从负接线柱流出12．在如图所示的“○”内填上电流表或电压表的符号，并标明电表的正、负接线柱．13.有一只电压为6V的蓄电池，其正、负极已模糊不清，请你写出用电压表判断正、负极的方法。14．如图所示是小明同学测量小灯泡L1两端电压的电路，图中有一条导线接错了，接错的导线是（）A．导线1B．导线2C．导线3D．导线415．请将下左图中的器材连线完整．要求：两灯串联，电压表只测L1灯两端的电压．16．如上右图是一个不完整电路图，其中箭头所指的方向表示电路接通时的电流方向，请在图中的两个空缺的位置分别补画电池和电压表的符号，使之成为一个完整的串联电路．教师评价批改日期
