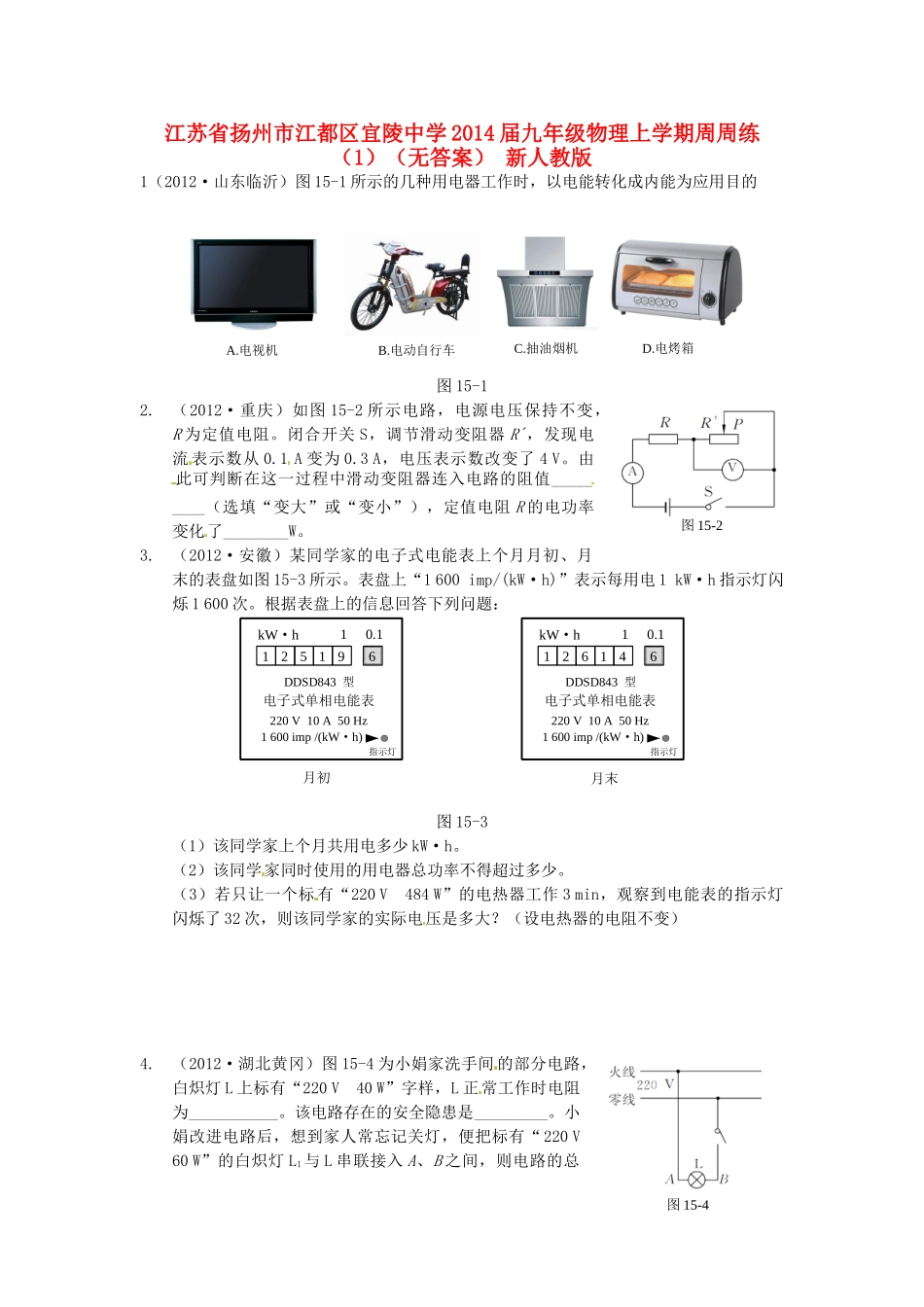

江苏省扬州市江都区宜陵中学2014届九年级物理上学期周周练（1）（无答案）新人教版1（2012·山东临沂）图15-1所示的几种用电器工作时，以电能转化成内能为应用目的A.电视机B.电动自行车C.抽油烟机D.电烤箱图15-12.（2012·重庆）如图15-2所示电路，电源电压保持不变，R为定值电阻。闭合开关S，调节滑动变阻器R´，发现电流表示数从0.1A变为0.3A，电压表示数改变了4V。由此可判断在这一过程中滑动变阻器连入电路的阻值_________（选填“变大”或“变小”），定值电阻R的电功率变化了________W。3.（2012·安徽）某同学家的电子式电能表上个月月初、月末的表盘如图15-3所示。表盘上“1600imp/(kW·h)”表示每用电1kW·h指示灯闪烁1600次。根据表盘上的信息回答下列问题：kW·h69152220V10A50Hz1600imp/(kW·h)10.11电子式单相电能表DDSD843型月初指示灯月末kW·h64162220V10A50Hz1600imp/(kW·h)10.11电子式单相电能表DDSD843型指示灯图15-3（1）该同学家上个月共用电多少kW·h。（2）该同学家同时使用的用电器总功率不得超过多少。（3）若只让一个标有“220V484W”的电热器工作3min，观察到电能表的指示灯闪烁了32次，则该同学家的实际电压是多大？（设电热器的电阻不变）4.（2012·湖北黄冈）图15-4为小娟家洗手间的部分电路，白炽灯L上标有“220V40W”字样，L正常工作时电阻为___________。该电路存在的安全隐患是_________。小娟改进电路后，想到家人常忘记关灯，便把标有“220V60W”的白炽灯L1与L串联接入A、B之间，则电路的总图15-2图15-4功率比原来________（选填“大”或“小”），L1与L两端的电压之比为_____（不计灯丝电阻的变化）。5.（2013·湖北黄冈）下列做法不符合安全用电要求的是（）A.用铜丝代替保险丝B.使用冰箱时，电源插头插在三线插座上C.发生触电事故时，立即切断电源D.使用试电笔时，手指不能碰到笔尖6.（2013·湖北咸宁）将两只额定电压相同的小灯泡L1、L2串联在电路中，如图15-5所示。闭合开关后，发现灯L1较暗，灯L2较亮，则（）A.灯L1的电阻比灯L2的电阻大B.灯L1的额定功率比灯L2的额定功率小C.电路中，灯L1两端电压比灯L2两端电压小D.电路中，通过灯L1的电流比通过灯L2的电流大7.（2013·山西）图15-6甲是小灯泡L和电阻R的电流随电压变化图像，将它们按图15-6乙所示接入电路中，只闭合开关S，小灯泡的实际功率为1W；再闭合开关S1，电流表示数变化了_______A，此时电路消耗的总功率为________W。甲乙图15-68.（2013·江苏苏州）某型号的家用电饭煲有两挡，其原理如图15-7所示。“1”挡是保温焖饭，“2”挡是高温烧煮。若已知电阻R0＝44Ω，R＝2156Ω，求：（1）当开关S置于“1”挡时，电路中的电流I1和R0两端的电压U0；（2）当开关S置于“2”挡时，电饭煲高温烧煮的功率P。图15-5图15-7
