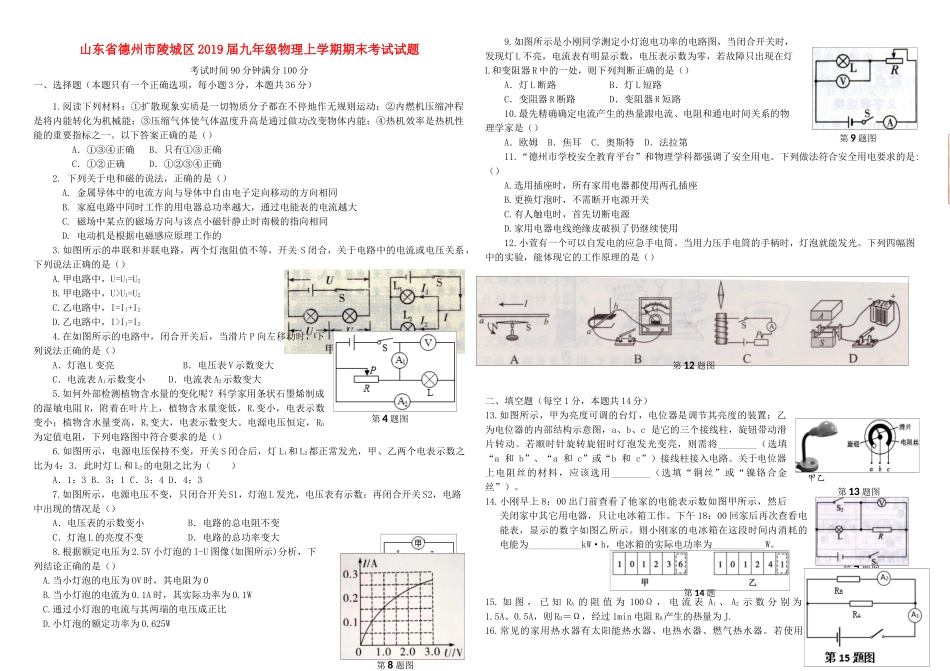

第3题图第4题图第6题图第7题图第8题图第9题图第12题图甲乙第13题图第14题山东省德州市陵城区2019届九年级物理上学期期末考试试题考试时间90分钟满分100分一、选择题（本题只有一个正确选项，每小题3分，本题共36分）1.阅读下列材料：①扩散现象实质是一切物质分子都在不停地作无规则运动；②内燃机压缩冲程是将内能转化为机械能；③压缩气体使气体温度升高是通过做功改变物体内能；④热机效率是热机性能的重要指标之一。以下答案正确的是（）A．①③④正确B．只有①③正确C．①②正确D．①②③④正确2.下列关于电和磁的说法，正确的是（）A.金属导体中的电流方向与导体中自由电子定向移动的方向相同B.家庭电路中同时工作的用电器总功率越大，通过电能表的电流越大C.磁场中某点的磁场方向与该点小磁针静止时南极的指向相同D.电动机是根据电磁感应原理工作的3.如图所示的串联和并联电路，两个灯泡阻值不等，开关S闭合，关于电路中的电流或电压关系，下列说法正确的是（）A.甲电路中，U=U1=U2B.甲电路中，U>U1=U2C.乙电路中，I=Il+I2D.乙电路中，I>I1=I24.在如图所示的电路中，闭合开关后，当滑片P向左移动时，下列说法正确的是（）A．灯泡L变亮B．电压表V示数变大C．电流表A1示数变小D．电流表A2示数变大5.如何外部检测植物含水量的变化呢？科学家用条状石墨烯制成的湿敏电阻R，附着在叶片上，植物含水量变低，Rx变小，电表示数变小；植物含水量变高，Rx变大，电表示数变大。电源电压恒定，R0为定值电阻，下列电路图中符合要求的是（）6.如图所示，电源电压保持不变，开关S闭合后，灯L1和L2都正常发光，甲、乙两个电表示数之比为4：3．此时灯L1和L2的电阻之比为（）A．1：3B．3：1C．3：4D．4：37.如图所示，电源电压不变，只闭合开关S1，灯泡L发光，电压表有示数：再闭合开关S2，电路中出现的情况是（）A．电压表的示数变小B．电路的总电阻不变C．灯泡L的亮度不变D．电路的总功率变大8.根据额定电压为2.5V小灯泡的I-U图像(如图所示)分析，下列结论正确的是（）A.当小灯泡的电压为OV时，其电阻为0B.当小灯泡的电流为0.1A时，其实际功率为0.1WC.通过小灯泡的电流与其两端的电压成正比D.小灯泡的额定功率为0.625W9.如图所示是小刚同学测定小灯泡电功率的电路图，当闭合开关时，发现灯L不亮，电流表有明显示数，电压表示数为零，若故障只出现在灯L和变阻器R中的一处，则下列判断正确的是（）A．灯L断路B．灯L短路C．变阻器R断路D．变阻器R短路10.最先精确确定电流产生的热量跟电流、电阻和通电时间关系的物理学家是（）A．欧姆B．焦耳C．奥斯特D．法拉第11.“德州市学校安全教育平台”和物理学科都强调了安全用电。下列做法符合安全用电要求的是:（）A.选用插座时，所有家用电器都使用两孔插座B.更换灯泡时，不需断开电源开关C.有人触电时，首先切断电源D.家用电器电线绝缘皮破损了仍继续使用12.小萱有一个可以自发电的应急手电筒。当用力压手电筒的手柄时，灯泡就能发光。下列四幅图中的实验，能体现它的工作原理的是（）二、填空题（每空1分，本题共14分）13.如图所示，甲为亮度可调的台灯，电位器是调节其亮度的装置；乙为电位器的内部结构示意图，a、b、c是它的三个接线柱，旋钮带动滑片转动。若顺时针旋转旋钮时灯泡发光变亮，则需将________（选填“a和b”、“a和c”或“b和c”）接线柱接入电路。关于电位器上电阻丝的材料，应该选用________（选填“铜丝”或“镍铬合金丝”）。14.小刚早上8：00出门前查看了他家的电能表示数如图甲所示，然后关闭家中其它用电器，只让电冰箱工作。下午18：00回家后再次查看电能表，显示的数字如图乙所示。则小刚家的电冰箱在这段时间内消耗的电能为___________kW·h，电冰箱的实际电功率为___________W。15.如图，已知RA的阻值为100Ω，电流表A1、A2示数分别为1.5A、0.5A，则RB＝Ω，经过1min电阻RB产生的热量为J.16.常见的家用热水器有太阳能热水器、电热水器、燃气热水器。若使用第18题图第20题图第21题图第22题图第23题图第25题图太阳能热水器将12L水由20℃加热到45℃，则水需要吸收太阳能___________J；若用天燃气热水器加热，则需要完全燃烧...
