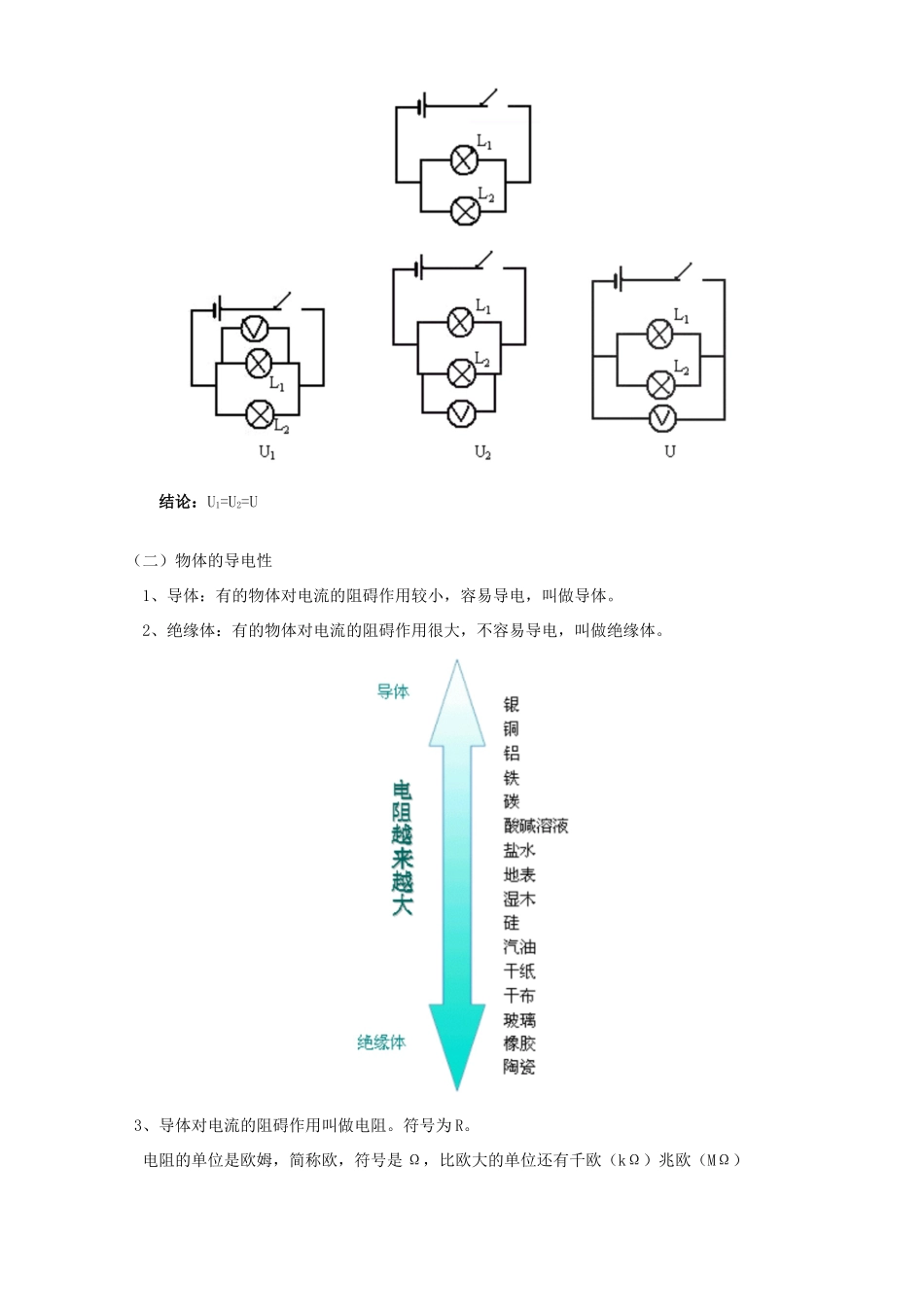

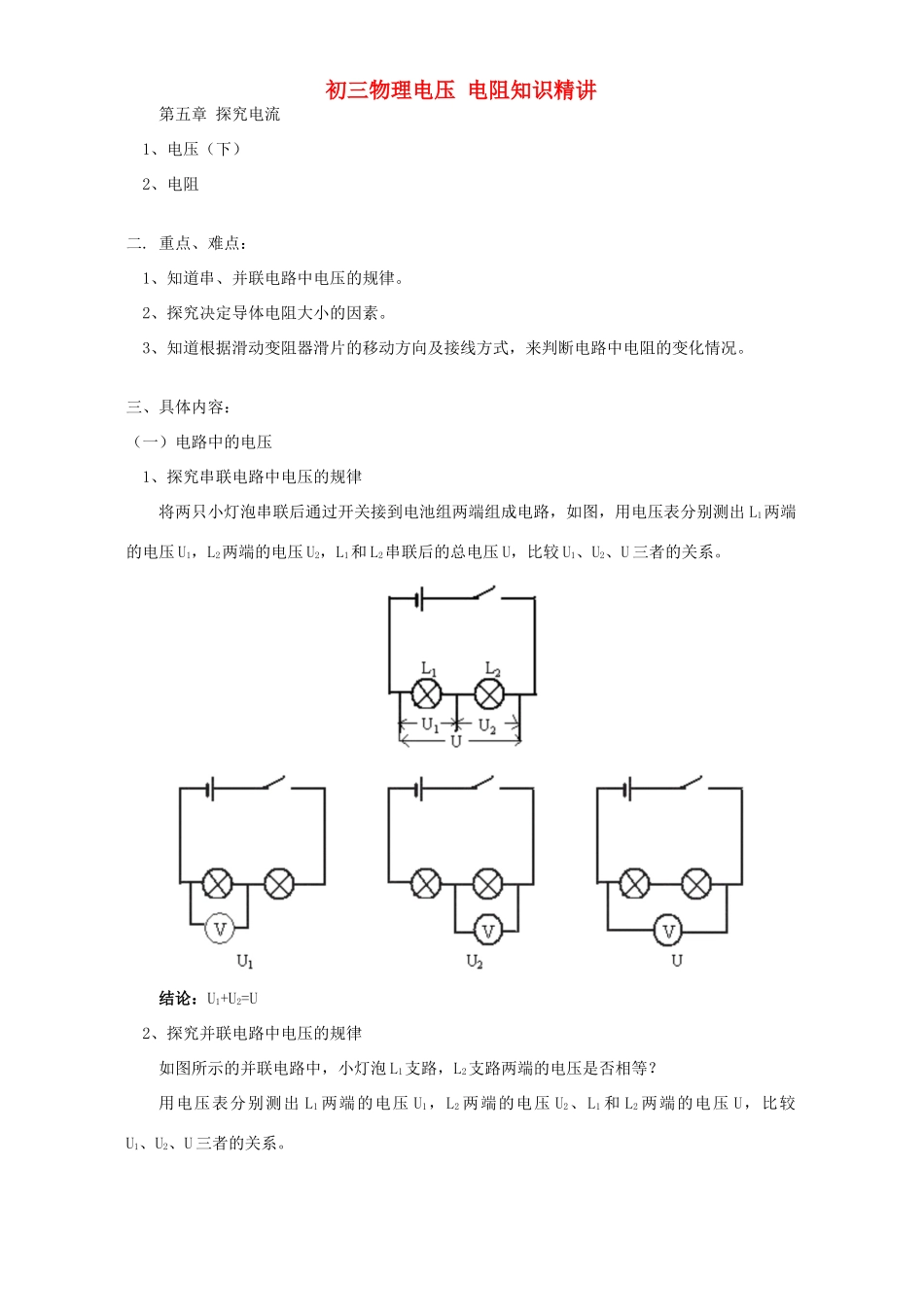

初三物理电压电阻知识精讲第五章探究电流1、电压（下）2、电阻二.重点、难点：1、知道串、并联电路中电压的规律。2、探究决定导体电阻大小的因素。3、知道根据滑动变阻器滑片的移动方向及接线方式，来判断电路中电阻的变化情况。三、具体内容：（一）电路中的电压1、探究串联电路中电压的规律将两只小灯泡串联后通过开关接到电池组两端组成电路，如图，用电压表分别测出L1两端的电压U1，L2两端的电压U2，L1和L2串联后的总电压U，比较U1、U2、U三者的关系。结论：U1+U2=U2、探究并联电路中电压的规律如图所示的并联电路中，小灯泡L1支路，L2支路两端的电压是否相等？用电压表分别测出L1两端的电压U1，L2两端的电压U2、L1和L2两端的电压U，比较U1、U2、U三者的关系。结论：U1=U2=U（二）物体的导电性1、导体：有的物体对电流的阻碍作用较小，容易导电，叫做导体。2、绝缘体：有的物体对电流的阻碍作用很大，不容易导电，叫做绝缘体。3、导体对电流的阻碍作用叫做电阻。符号为R。电阻的单位是欧姆，简称欧，符号是Ω，比欧大的单位还有千欧（kΩ）兆欧（MΩ）1M=1000K1K=1000（三）决定电阻大小的因素电阻是导体本身的一种性质，它的大小决定于导体的材料、长度和横截面积，还与温度有关。电阻与材料、长度、横截面积、温度的关系可以用控制变量法进行研究。在实验时，可以控制其中两个量不变，研究其余两个量的变化关系；再控制另两个量不变……1、导体的电阻与导体的材料有关结论：导电性越好的导体，电阻越小。2、导体的电阻与导体的长度有关结论：导线越长，电阻越大。3、导体的电阻与导体的粗细有关结论：导线越细，电阻越大。4、导体的电阻与导体的温度有关结论：温度越低，电阻越小。（四）电阻器——重要的电阻元件1、电阻器电阻器是用来控制电流，使电路正常工作的各种阻值的电子元件。电阻器的阻值一般恒定不变，保持组织不变的电阻简称定值电阻。符号R，其电路图符号是2、变阻器变阻器是通过改变电阻来控制电流大小的装置。滑动变阻器的接线规则：一上一下。【典型例题】例1.如图所示的电路中，各元件均为实验室里的常用器材，当开关闭合后，下列说法中正确的是（）A.两表指针均有明显偏转B.两表指针均几乎不动C.电流表指针有明显偏转，电压表指针几乎不动D.电压表指针有明显偏转，电流表指针几乎不动分析：电压表串联在电路中，可以认为没有电流经过电流表，所以电流表指针几乎不动。此时电阻与电流表相当于导线，电压表测电源电压，所以电压表指针有明显偏转，故选（D）。正确答案：D例2.下列说法正确的是（）A.短导线的电阻比长导线的电阻小B.粗导线的电阻比细导线的电阻小C.铜导线的电阻比铁导线的电阻小D.同种材料长度相等，粗导线的电阻比细导线的电阻小分析：决定导体电阻大小的因素有：导体的材料、长度和横截面积，此外还与温度有关。因此要比较两导体电阻的大小，必须利用控制变量法（除非特别说明一般不考虑温度的影响）。A中导体的材料和横截面积没控制，B中导体的材料和长度没控制，C中导体的长度和横截面积没控制。所以均错。因此，正确选项为D。正确答案：D例3.如图所示是一位同学已经连接好的电路。闭合开关，并将滑动变阻器的滑片P向A端移动，则观察到的现象是（）A.电流表的示数逐渐减小B.电压表的示数逐渐减小C.小灯泡越来越亮D.滑动变阻器连接错误分析：认真观察此电路，可看出各部分的连接是正确的，只不过电压表在电路中测量的不是小灯泡两端的电压，而是滑动变阻器两端的电压（不要受电压表总是测灯泡电压这一思维定式的影响），当滑片P向A端移动时其连入电路中的电阻变大，所以电流表的示数变小，电压表的示数变大，灯泡变暗，因此应选A。正确答案：A例4.如图所示的电路中，如果滑动变阻器的滑片P由A向B滑动时，灯泡变亮，导线的E端应接在滑动变阻器的____________接线柱上（选填“C”、“A”或“B”）。分析：滑动变阻器的正确接线通常是一上一下，而且上面的两个接线柱及滑片P效果是等同的，将下面的两接线柱接入电路后，关键是弄清楚使用的是哪部分，这可以用“电流法”找出来，即假设电流从一个接线柱流入滑动变阻器，从另一个接线柱...
