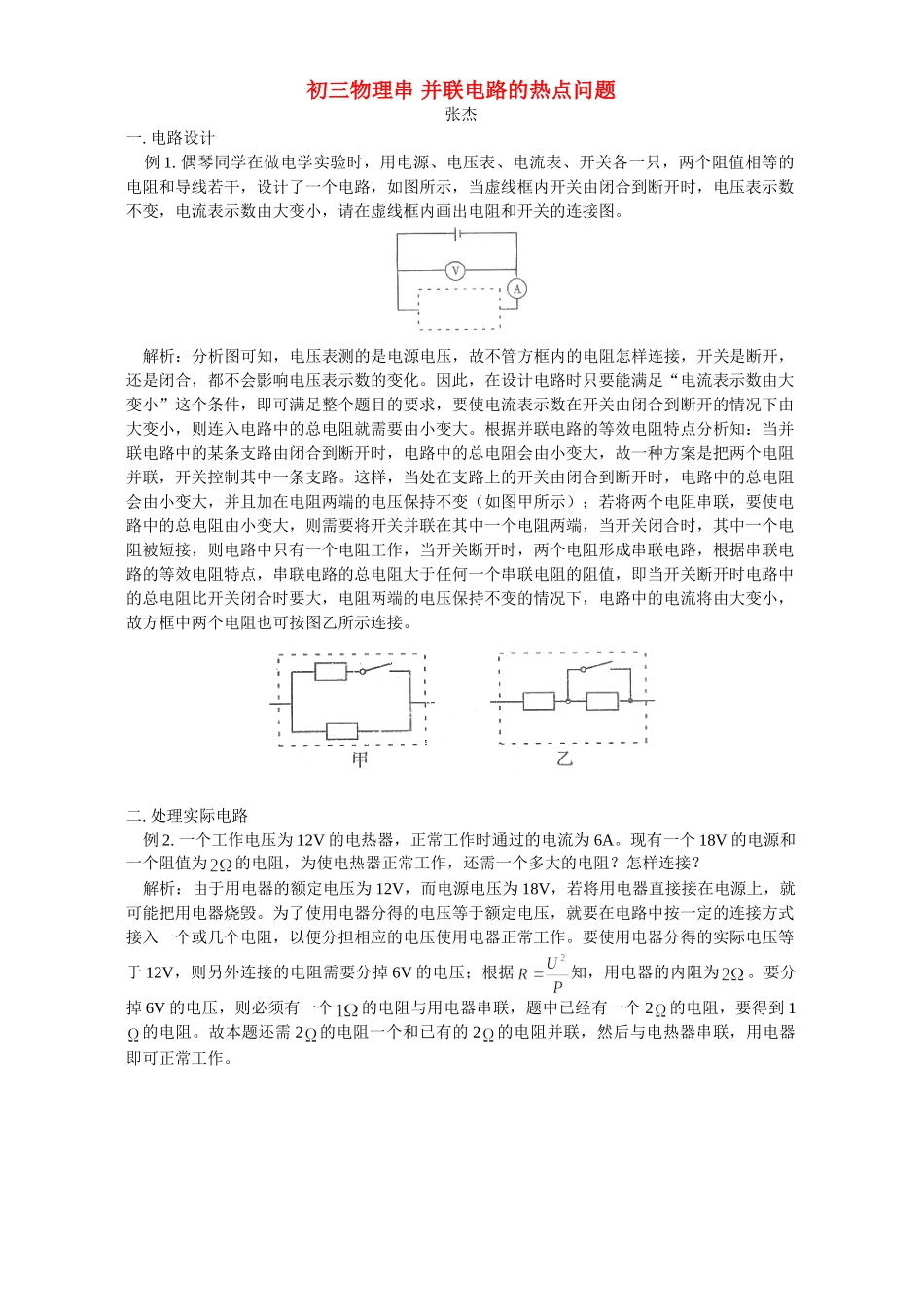

初三物理串 并联电路的热点问题 专题辅导 不分版本 试题_第1页
1/1
初三物理串并联电路的热点问题张杰一.电路设计例1.偶琴同学在做电学实验时,用电源、电压表、电流表、开关各一只,两个阻值相等的电阻和导线若干,设计了一个电路,如图所示,当虚线框内开关由闭合到断开时,电压表示数不变,电流表示数由大变小,请在虚线框内画出电阻和开关的连接图。解析:分析图可知,电压表测的是电源电压,故不管方框内的电阻怎样连接,开关是断开,还是闭合,都不会影响电压表示数的变化。因此,在设计电路时只要能满足“电流表示数由大变小”这个条件,即可满足整个题目的要求,要使电流表示数在开关由闭合到断开的情况下由大变小,则连入电路中的总电阻就需要由小变大。根据并联电路的等效电阻特点分析知:当并联电路中的某条支路由闭合到断开时,电路中的总电阻会由小变大,故一种方案是把两个电阻并联,开关控制其中一条支路。这样,当处在支路上的开关由闭合到断开时,电路中的总电阻会由小变大,并且加在电阻两端的电压保持不变(如图甲所示);若将两个电阻串联,要使电路中的总电阻由小变大,则需要将开关并联在其中一个电阻两端,当开关闭合时,其中一个电阻被短接,则电路中只有一个电阻工作,当开关断开时,两个电阻形成串联电路,根据串联电路的等效电阻特点,串联电路的总电阻大于任何一个串联电阻的阻值,即当开关断开时电路中的总电阻比开关闭合时要大,电阻两端的电压保持不变的情况下,电路中的电流将由大变小,故方框中两个电阻也可按图乙所示连接。二.处理实际电路例2.一个工作电压为12V的电热器,正常工作时通过的电流为6A。现有一个18V的电源和一个阻值为的电阻,为使电热器正常工作,还需一个多大的电阻?怎样连接?解析:由于用电器的额定电压为12V,而电源电压为18V,若将用电器直接接在电源上,就可能把用电器烧毁。为了使用电器分得的电压等于额定电压,就要在电路中按一定的连接方式接入一个或几个电阻,以便分担相应的电压使用电器正常工作。要使用电器分得的实际电压等于12V,则另外连接的电阻需要分掉6V的电压;根据知,用电器的内阻为。要分掉6V的电压,则必须有一个的电阻与用电器串联,题中已经有一个2的电阻,要得到1的电阻。故本题还需2的电阻一个和已有的2的电阻并联,然后与电热器串联,用电器即可正常工作。
