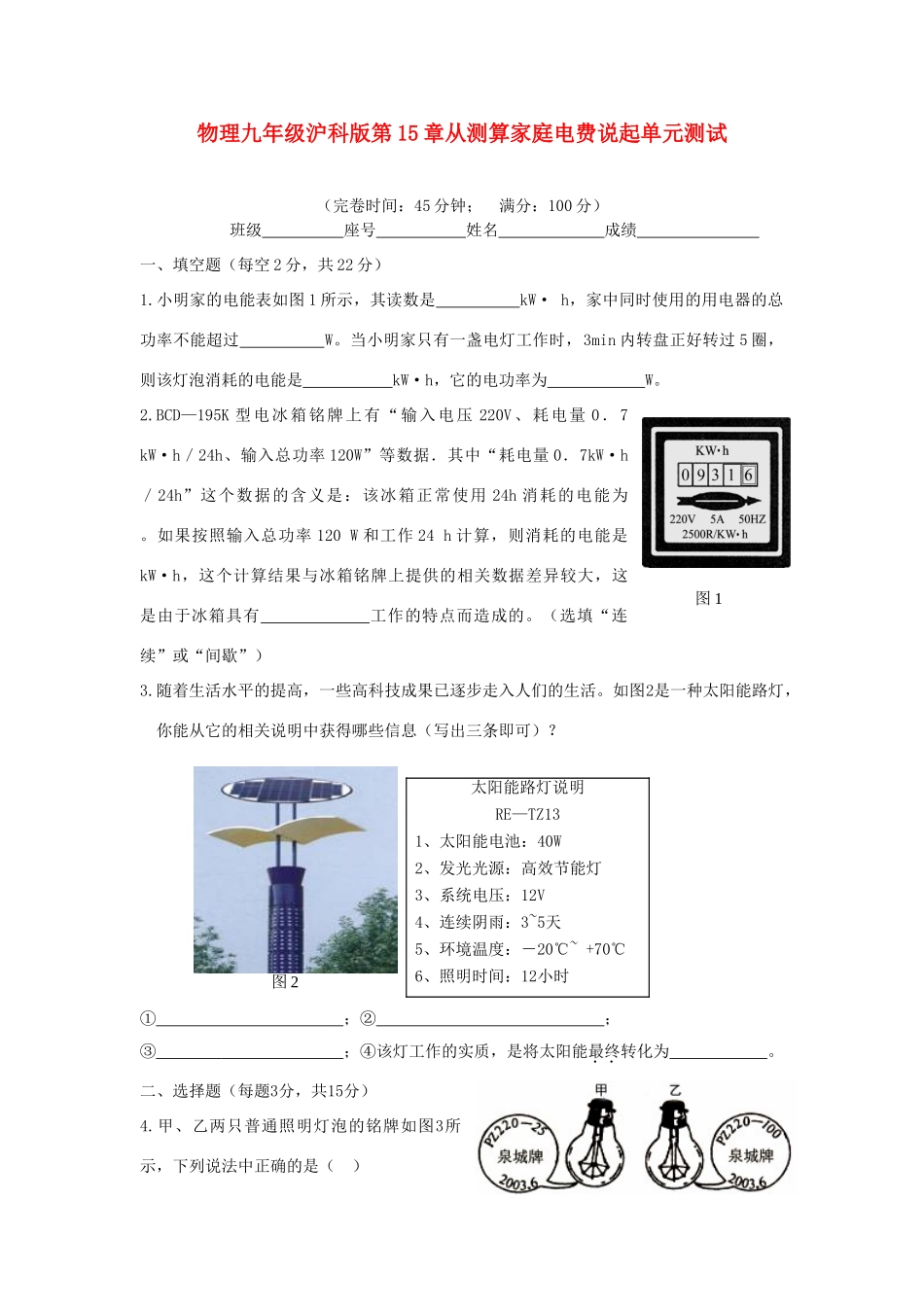

物理九年级沪科版第15章从测算家庭电费说起单元测试（完卷时间：45分钟；满分：100分）班级座号姓名成绩一、填空题（每空2分，共22分）1.小明家的电能表如图1所示，其读数是kW·h，家中同时使用的用电器的总功率不能超过W。当小明家只有一盏电灯工作时，3min内转盘正好转过5圈，则该灯泡消耗的电能是kW·h，它的电功率为W。2.BCD—195K型电冰箱铭牌上有“输入电压220V、耗电量0．7kW·h／24h、输入总功率120W”等数据．其中“耗电量0．7kW·h／24h”这个数据的含义是：该冰箱正常使用24h消耗的电能为。如果按照输入总功率120W和工作24h计算，则消耗的电能是kW·h，这个计算结果与冰箱铭牌上提供的相关数据差异较大，这是由于冰箱具有工作的特点而造成的。（选填“连续”或“间歇”）3.随着生活水平的提高，一些高科技成果已逐步走入人们的生活。如图2是一种太阳能路灯，你能从它的相关说明中获得哪些信息（写出三条即可）？①；②；③；④该灯工作的实质，是将太阳能最终转化为。二、选择题（每题3分，共15分）4.甲、乙两只普通照明灯泡的铭牌如图3所示，下列说法中正确的是（）太阳能路灯说明RE—TZ131、太阳能电池：40W2、发光光源：高效节能灯3、系统电压：12V4、连续阴雨：3~5天5、环境温度：－20℃~+70℃6、照明时间：12小时图1图2A.两灯串联接入220V电路中,乙灯较亮B.两灯均正常发光时，甲灯灯丝电阻较大C.两灯均正常发光时，乙灯消耗的电能较多D.将乙灯接入110V电路中，它的实际功率为50W5.小兰做作业时，发现电灯忽明忽暗，原因可能是（）A．灯泡的实际电压发生了改变B．灯泡的额定功率发生了改变C．灯泡的额定电压发生了改变D．灯泡烧坏了6.“每天‘吃’进750吨生活垃圾，每年‘吐’出1亿度电”是对我省第一家垃圾发电厂——晋江市垃圾发电综合处理厂为社会创造巨大效益的形象说明。该厂还把焚烧后剩下的残渣加工成建筑材料。下列关于该垃圾发电综合处理厂的几条说法中，错误的是（）A．环保节能B．浪费资源高污染C．变废为宝D．合理地利用能量的转化7.下列家用电器的额定功率接近800W的是（）A.台灯B.电视机C.电风扇D.电饭锅8.如图4所示，电源电压恒定不变，开关S闭合后，滑动变阻器的滑片P向右移动过程中，以下说法正确的是（）A．灯泡亮度不变，电压表示数变大B．灯泡变亮，电压表示数变大C．灯泡变暗，电压表示数变大D．灯泡变暗，电压表示数变小三、实验探究题（每空3分，作图3分，共30分）9.某同学用如图5所示的电路测量滑动变阻器的功率，R1=２０Ω，滑片Ｐ向左移动时，测得如下数据：（1）从实验数据看出，实验中电压表的示数________,电流表的示数________(填“变大”、“不变”或“变小”),滑动变阻器的功率大小的实验次数１２３4５电压表示数Ｕ／ｖ８6542电流表示数Ｉ／Ａ0.10.20.250.30.4变阻器功率Ｐ／ｗ0.81.21.251.20.8VAR1R2p图3图4图5变化情况是＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿．（2）电源电压为＿＿＿＿＿Ｖ．10.下表是小红研究“电阻消耗的电功率与该电阻阻值之间的关系”时记录的实验数据，请你对表格中的数据进行分析，归纳出电功率与电阻的关系：。R/Ω101520305060U/V666666I/A0.60.40.30.20.120.1P/W3.62.41.81.20.720.611.一个额定电压是6V的小灯泡，其正常工作时通过的电流约为0．3A。小冬想测定这个小灯泡的额定功率，实验室中有如下器材：电流表、电压表、开关各一个，三个规格分别为“10Ω1A”、“50Ω0．5A”和“1kΩ0.1A”的滑动变阻器，导线若干，电源（电压为12V）。（1）小冬设计了如图6所示电路图，通过分析你认为小冬应选用规格为___________________的滑动变阻器。（2）图7已连接了部分电路。请你根据图6所示电路图，用笔画线代替导线，将电路连接完整。⑶小冬正确选择了滑动变阻器，将图7的电路补充连接后，闭合开关，发现灯泡发光较暗，电流表有示数，任意移动滑动变阻器的滑片，电压表示数不变（示数不为零）且小于6V。具体原因是________________________________________________。⑷小冬排除故障后，继续实验。当电压表的示数为6V时，电流表的示数如图8所示，该图7图6灯泡的额定功率是______________w。⑸不改变上面连好的电...
