互换性与技术测量基础作业整理VIP免费

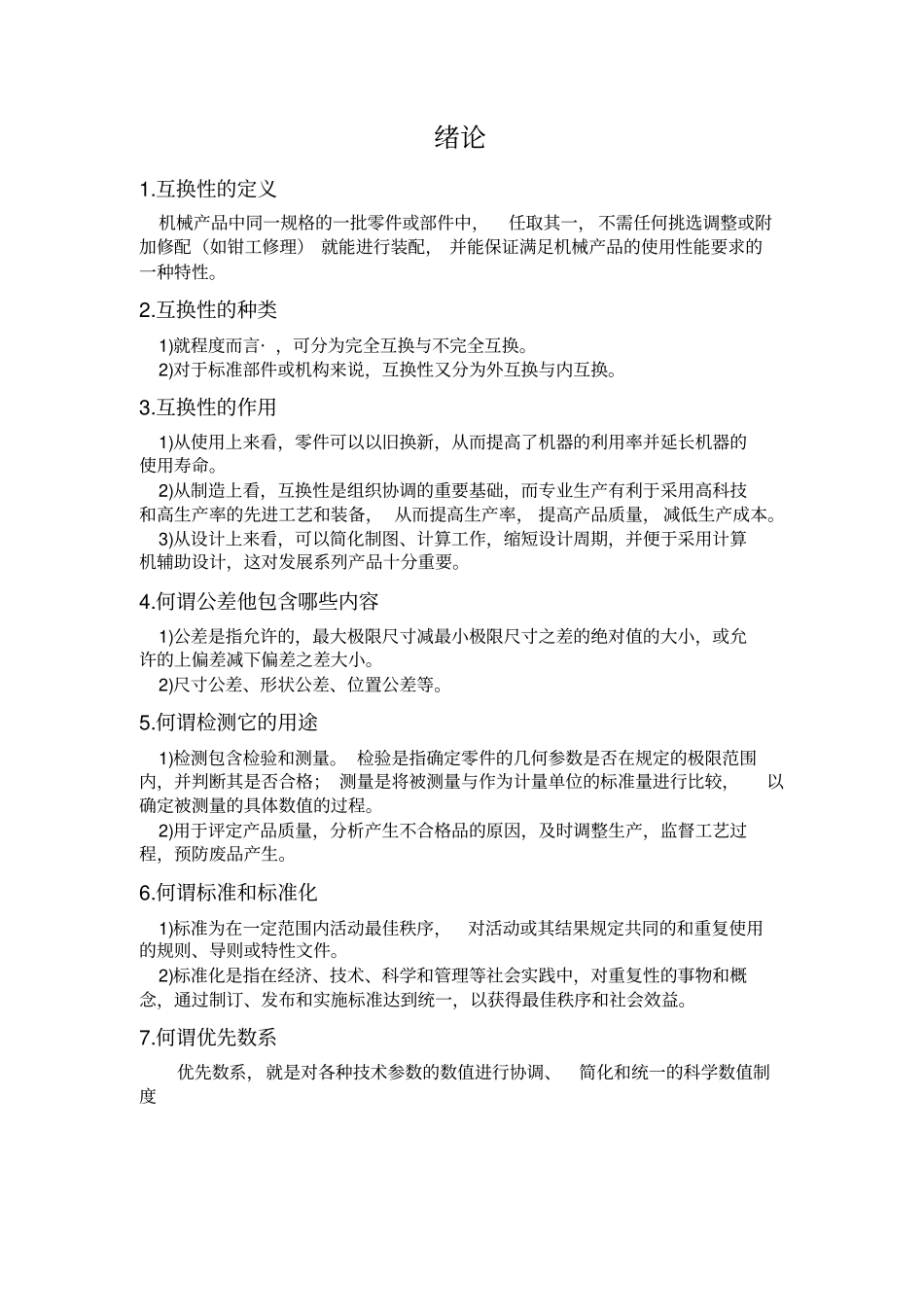

互换性与技术测量基础作业整理_第1页
1/11
互换性与技术测量基础作业整理_第2页
2/11
互换性与技术测量基础作业整理_第3页
3/11
绪论1.互换性的定义机械产品中同一规格的一批零件或部件中,任取其一,不需任何挑选调整或附加修配(如钳工修理)就能进行装配,并能保证满足机械产品的使用性能要求的一种特性。2.互换性的种类1)就程度而言·,可分为完全互换与不完全互换。2)对于标准部件或机构来说,互换性又分为外互换与内互换。3.互换性的作用1)从使用上来看,零件可以以旧换新,从而提高了机器的利用率并延长机器的使用寿命。2)从制造上看,互换性是组织协调的重要基础,而专业生产有利于采用高科技和高生产率的先进工艺和装备,从而提高生产率,提高产品质量,减低生产成本。3)从设计上来看,可以简化制图、计算工作,缩短设计周期,并便于采用计算机辅助设计,这对发展系列产品十分重要。4.何谓公差他包含哪些内容1)公差是指允许的,最大极限尺寸减最小极限尺寸之差的绝对值的大小,或允许的上偏差减下偏差之差大小。2)尺寸公差、形状公差、位置公差等。5.何谓检测它的用途1)检测包含检验和测量。检验是指确定零件的几何参数是否在规定的极限范围内,并判断其是否合格;测量是将被测量与作为计量单位的标准量进行比较,以确定被测量的具体数值的过程。2)用于评定产品质量,分析产生不合格品的原因,及时调整生产,监督工艺过程,预防废品产生。6.何谓标准和标准化1)标准为在一定范围内活动最佳秩序,对活动或其结果规定共同的和重复使用的规则、导则或特性文件。2)标准化是指在经济、技术、科学和管理等社会实践中,对重复性的事物和概念,通过制订、发布和实施标准达到统一,以获得最佳秩序和社会效益。7.何谓优先数系优先数系,就是对各种技术参数的数值进行协调、简化和统一的科学数值制度第一章极限与配合1.极限与配合的概念对于相互结合的零件,其被要求的合理尺寸既要保证相互结合的尺寸之间形成一定的关系,以满足不同的使用要求,又要在制造的基础上是经济合理的。2.尺寸的定义基本尺寸、实际尺寸、极限尺寸、作用尺寸的定义尺寸是用特定单位表示线性尺寸值的数值;基本尺寸是由样图规范确定的理想形状要素的尺寸;极限尺寸是指要素允许的尺寸的两个极端;在配合面的全长上,与实际孔内接的最大理想轴的尺寸称为孔的作用尺寸,与实际轴外接的最小理想尺寸称为轴的作用尺寸。3.最大实体状态(mmc)与最大实体尺寸(mms)假定提取组成要素的局部尺寸处处位于极限尺寸且使其具有实体最大时的状态称为最大实体状态;确定要素最大实体状态的状态下的极限尺寸称为最大实体尺寸。4.极限尺寸判断原则(泰勒原则)孔或轴的作用尺寸不允许超过其最大实体尺寸,且在任何位置上的提取要素的局部尺寸不允许超过其最小实体尺寸。即用极限尺寸判断原则判断合格的孔或轴,其尺寸应符合:对于孔:Df>=Di;Da<=Ds对于轴:df<=ds;da>=di5.偏差、公差、公差带图、标准公差和基本偏差1)偏差是某一尺寸减其公称尺寸所得的代数差;2)公差是允许尺寸的变动量,它等于上极限尺寸减下极限尺寸之差,或上极限偏差减下极限偏差值差(公差是一个没有符合的绝对值,即没有正、负值之分,也不允许为零);3)公差带图是公差带的图解表示,由零线和公差带组成。由于公差或偏差的数值比公称尺寸的数值小得多,在图中不便用同一比例表示,同时为了简化,在分析有关问题时,不画出孔、轴的结构,只画出放大的孔、轴公差区域和位置,采用这种表示方法的图形,称为公差带图;4)极限与配合制标准中所规定的(确定公差带大小的)任一个公差;5)在极限与配合制标准中,确定公差带相对于零线位置的那个极限盘偏差。它可以是上极限偏差或下极限偏差,一般为靠近零线的那个极限偏差。6.配合、间隙配合、过盈配合和过渡配合的定义1)配合是公称尺寸相同的并且相互结合的孔或轴公差带之间的关系,根据孔和轴的公差带之间的关系不同,配合分为间隙配合、过盈配合和过渡配合三大类;2)孔的尺寸减去相配合的轴的尺寸所得的代数差,此差值为正值时为间隙,具有间隙(包括最下间隙为零)的配合称为间隙配合;3)孔的尺寸减去相配合的轴的尺寸所得的代数差,此差值为负值时为过盈,具有过盈(包括最小过盈为零)的配合称为过盈配合;4)过渡配合是...
