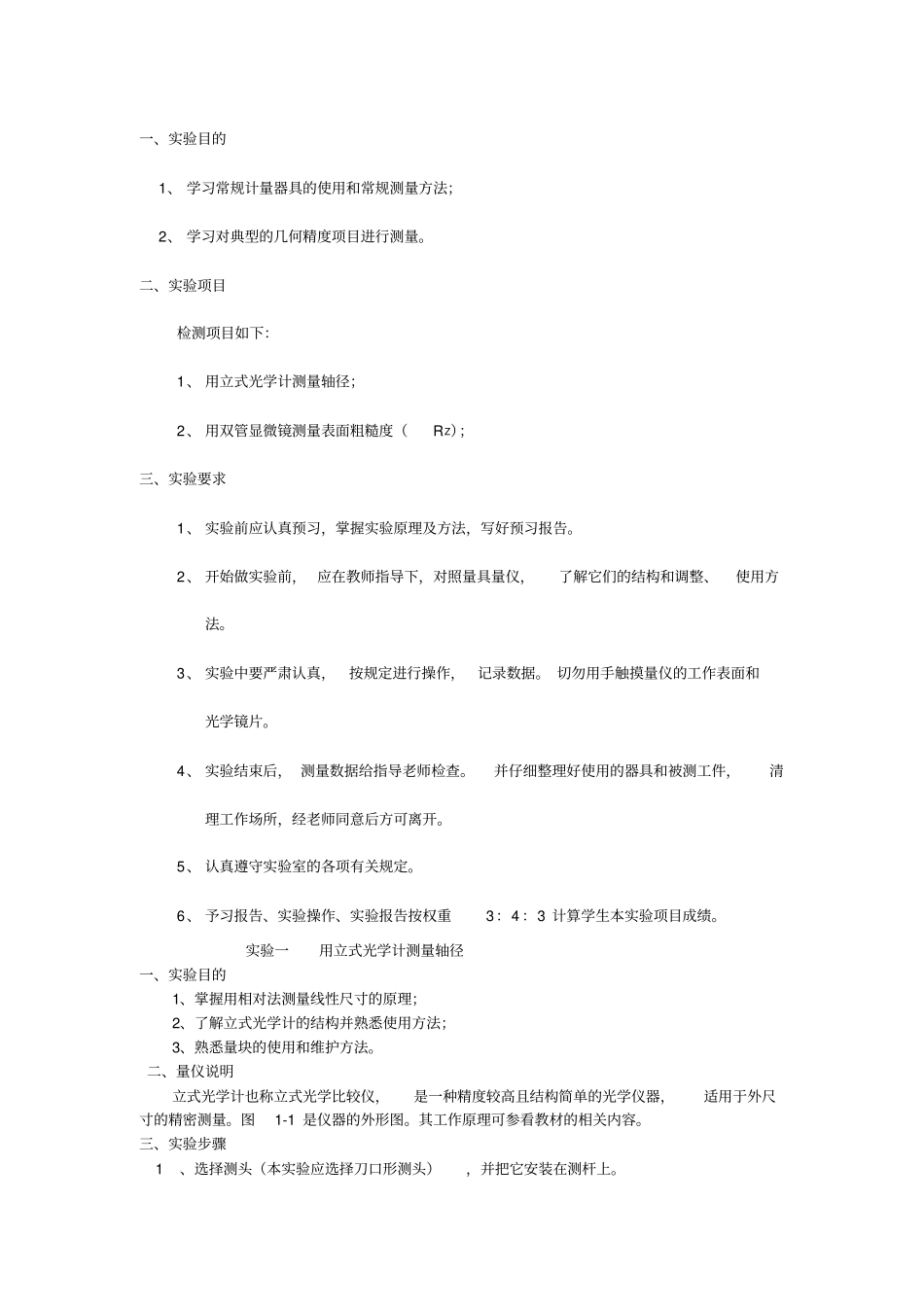

互换性与测量技术基础试验指导书机设_第1页
1/3

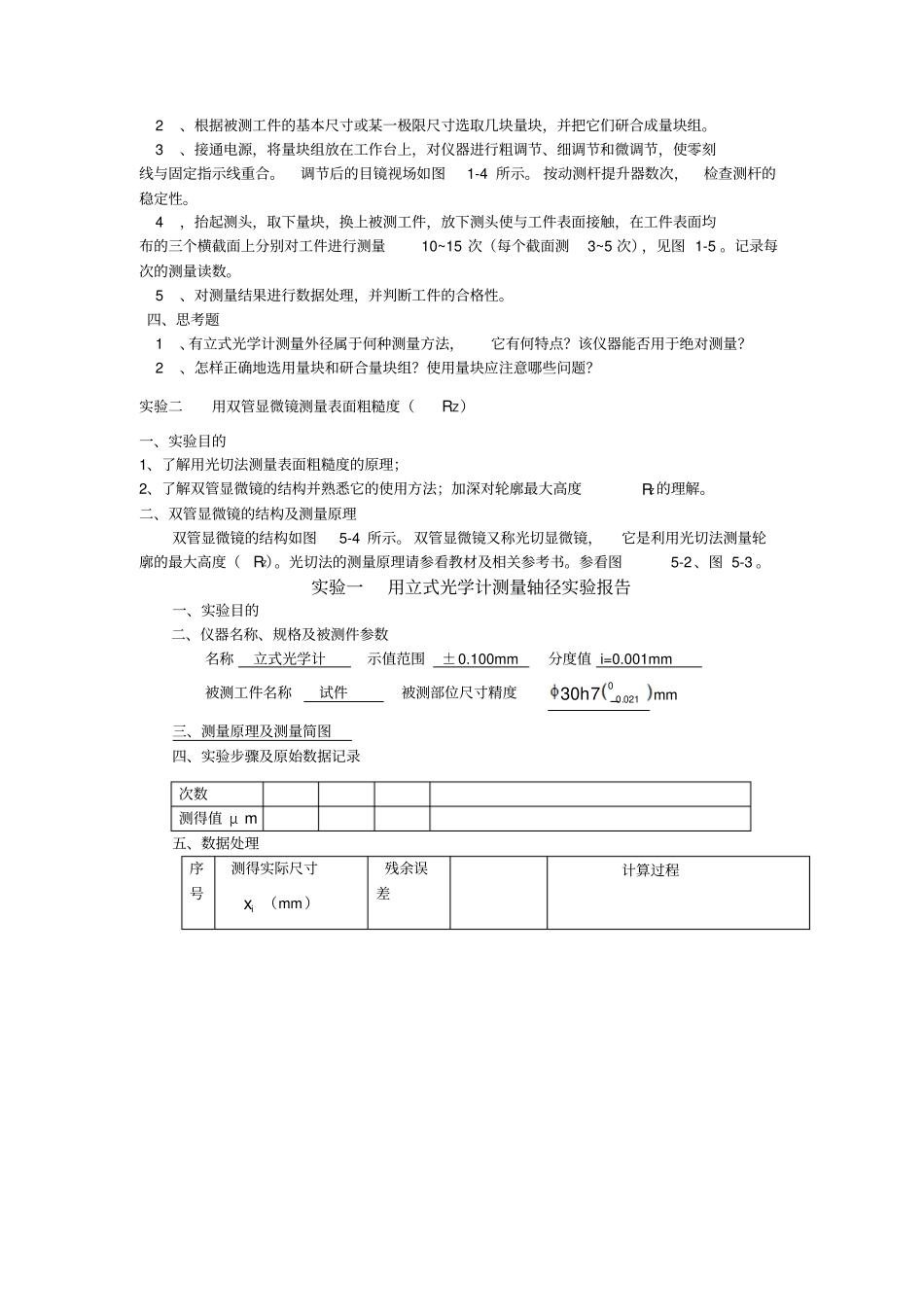

互换性与测量技术基础试验指导书机设_第2页
2/3

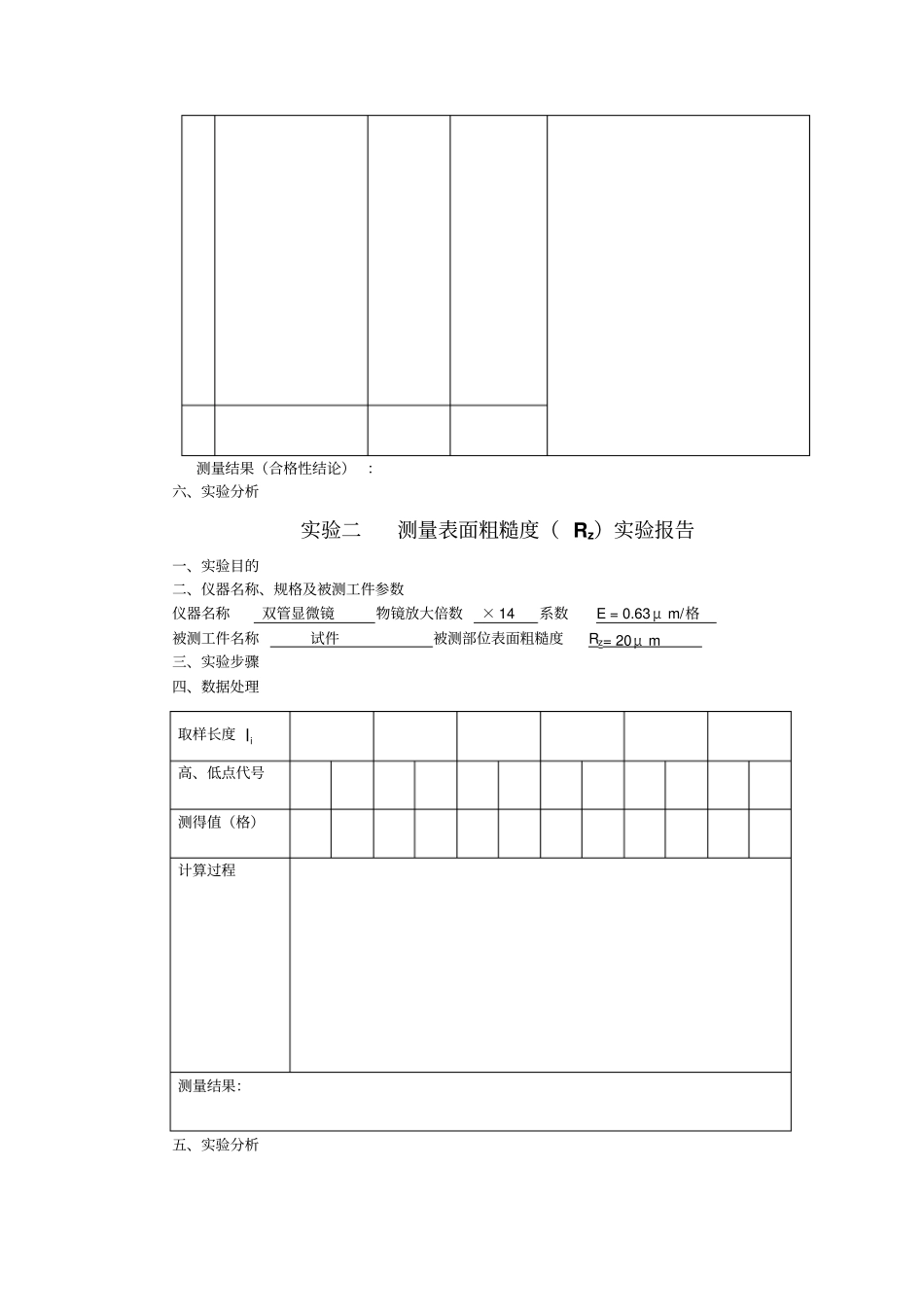

互换性与测量技术基础试验指导书机设_第3页
3/3
一、实验目的1、学习常规计量器具的使用和常规测量方法;2、学习对典型的几何精度项目进行测量。二、实验项目检测项目如下:1、用立式光学计测量轴径;2、用双管显微镜测量表面粗糙度(RZ);三、实验要求1、实验前应认真预习,掌握实验原理及方法,写好预习报告。2、开始做实验前,应在教师指导下,对照量具量仪,了解它们的结构和调整、使用方法。3、实验中要严肃认真,按规定进行操作,记录数据。切勿用手触摸量仪的工作表面和光学镜片。4、实验结束后,测量数据给指导老师检查。并仔细整理好使用的器具和被测工件,清理工作场所,经老师同意后方可离开。5、认真遵守实验室的各项有关规定。6、予习报告、实验操作、实验报告按权重3:4:3计算学生本实验项目成绩。实验一用立式光学计测量轴径一、实验目的1、掌握用相对法测量线性尺寸的原理;2、了解立式光学计的结构并熟悉使用方法;3、熟悉量块的使用和维护方法。二、量仪说明立式光学计也称立式光学比较仪,是一种精度较高且结构简单的光学仪器,适用于外尺寸的精密测量。图1-1是仪器的外形图。其工作原理可参看教材的相关内容。三、实验步骤1、选择测头(本实验应选择刀口形测头),并把它安装在测杆上。2、根据被测工件的基本尺寸或某一极限尺寸选取几块量块,并把它们研合成量块组。3、接通电源,将量块组放在工作台上,对仪器进行粗调节、细调节和微调节,使零刻线与固定指示线重合。调节后的目镜视场如图1-4所示。按动测杆提升器数次,检查测杆的稳定性。4,抬起测头,取下量块,换上被测工件,放下测头使与工件表面接触,在工件表面均布的三个横截面上分别对工件进行测量10~15次(每个截面测3~5次),见图1-5。记录每次的测量读数。5、对测量结果进行数据处理,并判断工件的合格性。四、思考题1、有立式光学计测量外径属于何种测量方法,它有何特点?该仪器能否用于绝对测量?2、怎样正确地选用量块和研合量块组?使用量块应注意哪些问题?实验二用双管显微镜测量表面粗糙度(RZ)一、实验目的1、了解用光切法测量表面粗糙度的原理;2、了解双管显微镜的结构并熟悉它的使用方法;加深对轮廓最大高度RZ的理解。二、双管显微镜的结构及测量原理双管显微镜的结构如图5-4所示。双管显微镜又称光切显微镜,它是利用光切法测量轮廓的最大高度(RZ)。光切法的测量原理请参看教材及相关参考书。参看图5-2、图5-3。实验一用立式光学计测量轴径实验报告一、实验目的二、仪器名称、规格及被测件参数名称立式光学计示值范围±0.100mm分度值i=0.001mm被测工件名称试件被测部位尺寸精度0021.0730hmm三、测量原理及测量简图四、实验步骤及原始数据记录五、数据处理序号测得实际尺寸ix(mm)残余误差计算过程次数测得值μm测量结果(合格性结论):六、实验分析实验二测量表面粗糙度(Rz)实验报告一、实验目的二、仪器名称、规格及被测工件参数仪器名称双管显微镜物镜放大倍数×14系数E=0.63μm/格被测工件名称试件被测部位表面粗糙度Rz=20μm三、实验步骤四、数据处理五、实验分析取样长度il高、低点代号测得值(格)计算过程测量结果:
