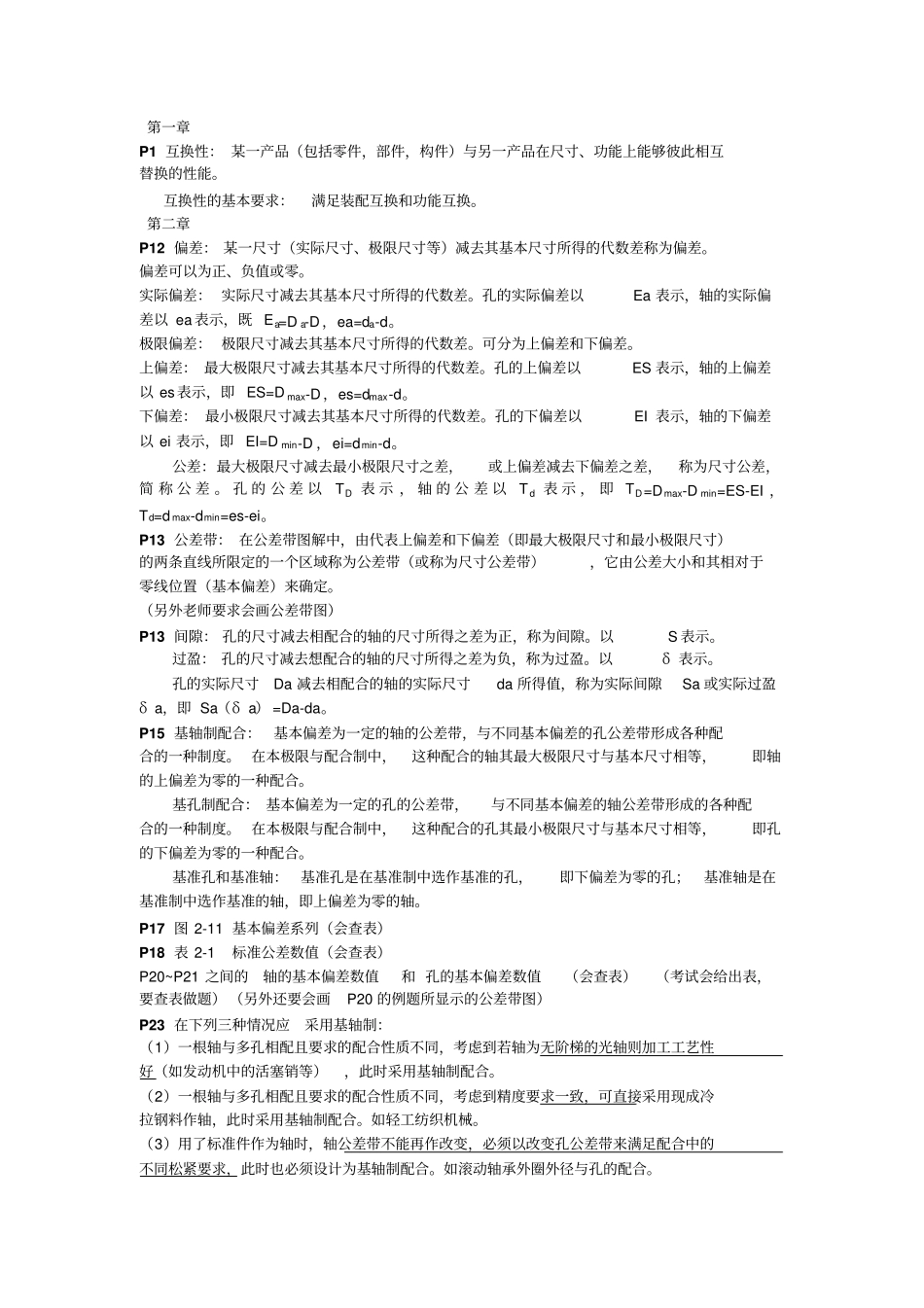

互换性与测量技术课本要点_第1页
1/3

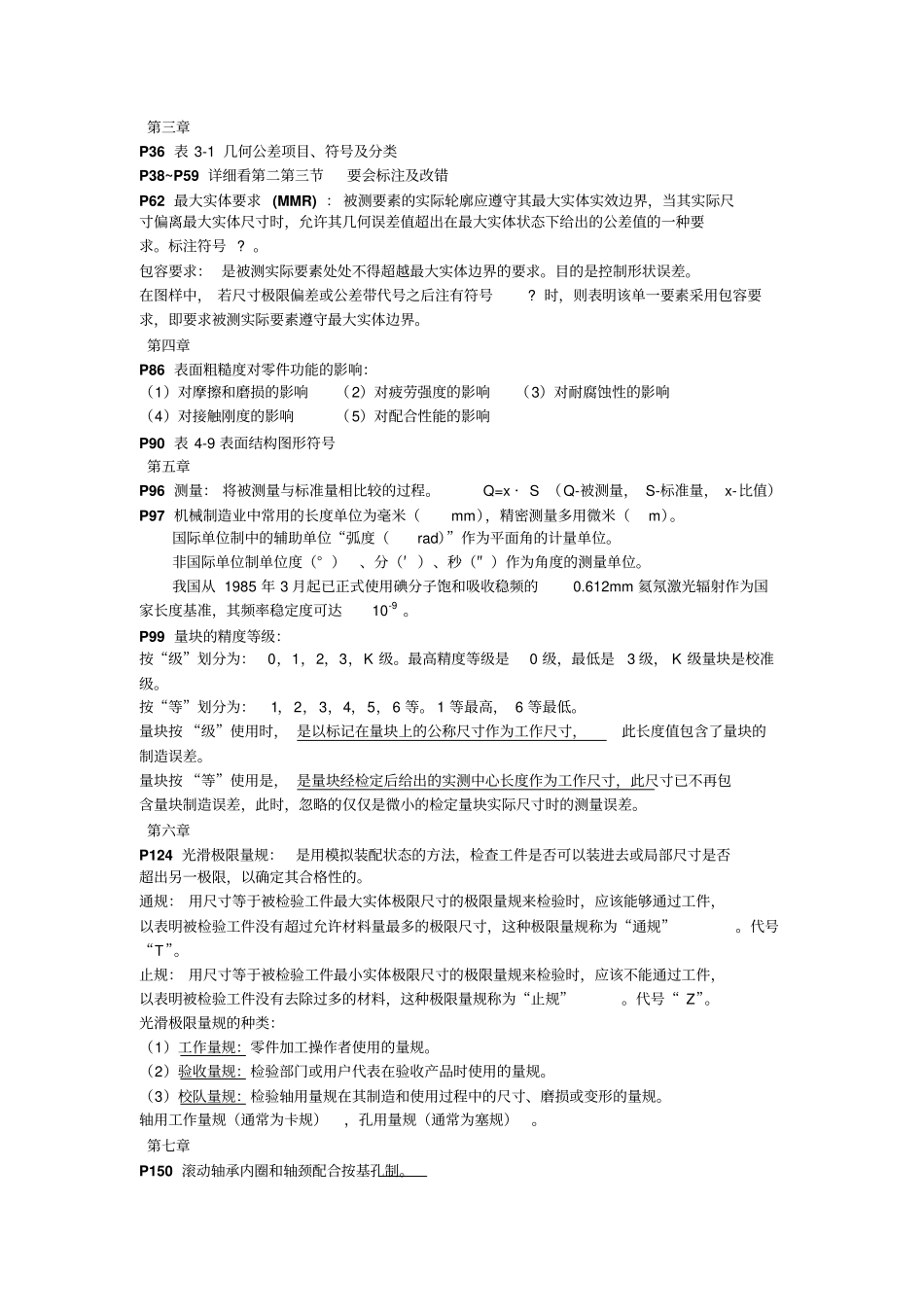

互换性与测量技术课本要点_第2页
2/3

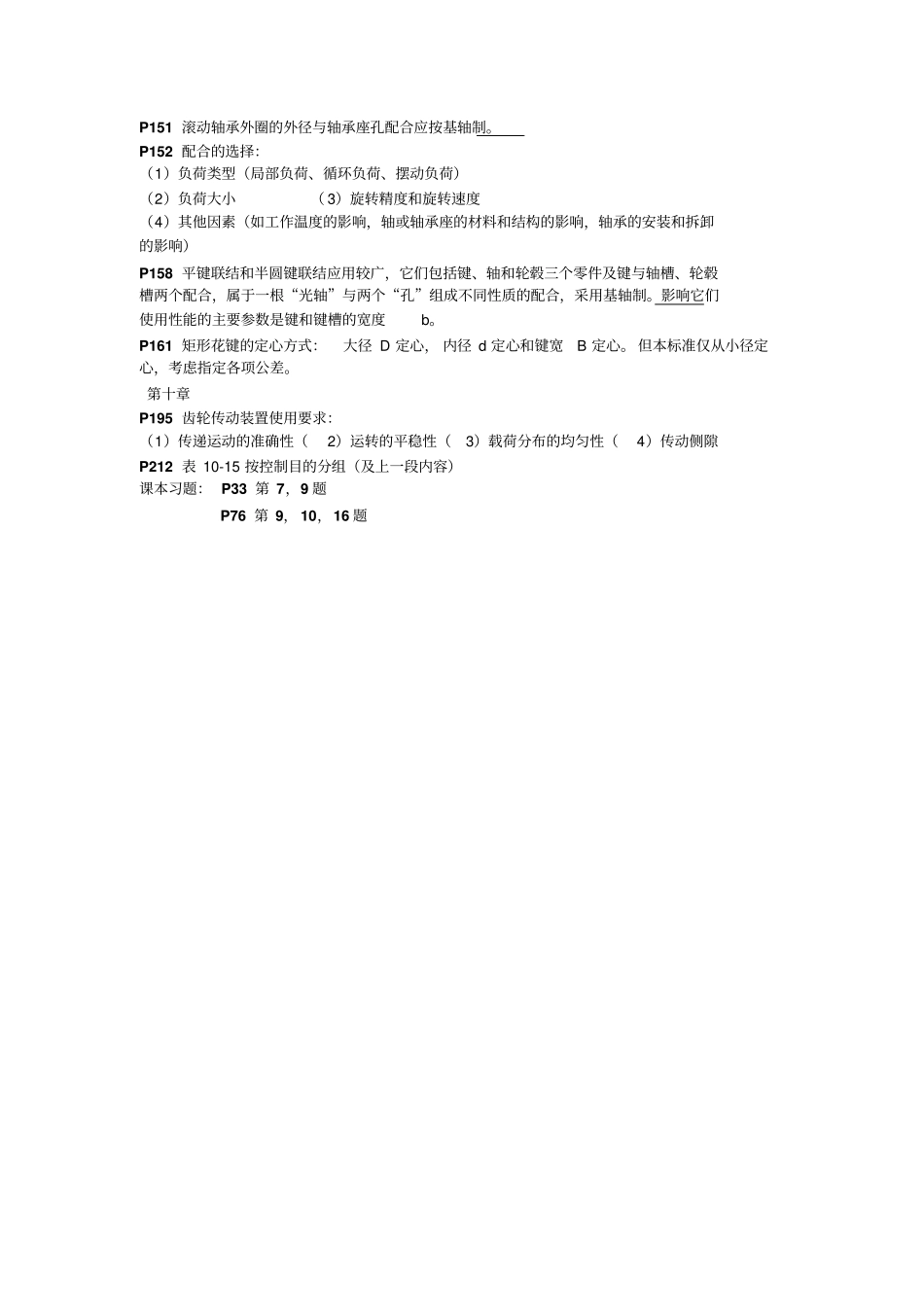

互换性与测量技术课本要点_第3页
3/3
第一章P1互换性:某一产品(包括零件,部件,构件)与另一产品在尺寸、功能上能够彼此相互替换的性能。互换性的基本要求:满足装配互换和功能互换。第二章P12偏差:某一尺寸(实际尺寸、极限尺寸等)减去其基本尺寸所得的代数差称为偏差。偏差可以为正、负值或零。实际偏差:实际尺寸减去其基本尺寸所得的代数差。孔的实际偏差以Ea表示,轴的实际偏差以ea表示,既Ea=Da-D,ea=da-d。极限偏差:极限尺寸减去其基本尺寸所得的代数差。可分为上偏差和下偏差。上偏差:最大极限尺寸减去其基本尺寸所得的代数差。孔的上偏差以ES表示,轴的上偏差以es表示,即ES=Dmax-D,es=dmax-d。下偏差:最小极限尺寸减去其基本尺寸所得的代数差。孔的下偏差以EI表示,轴的下偏差以ei表示,即EI=Dmin-D,ei=dmin-d。公差:最大极限尺寸减去最小极限尺寸之差,或上偏差减去下偏差之差,称为尺寸公差,简称公差。孔的公差以TD表示,轴的公差以Td表示,即TD=Dmax-Dmin=ES-EI,Td=dmax-dmin=es-ei。P13公差带:在公差带图解中,由代表上偏差和下偏差(即最大极限尺寸和最小极限尺寸)的两条直线所限定的一个区域称为公差带(或称为尺寸公差带),它由公差大小和其相对于零线位置(基本偏差)来确定。(另外老师要求会画公差带图)P13间隙:孔的尺寸减去相配合的轴的尺寸所得之差为正,称为间隙。以S表示。过盈:孔的尺寸减去想配合的轴的尺寸所得之差为负,称为过盈。以δ表示。孔的实际尺寸Da减去相配合的轴的实际尺寸da所得值,称为实际间隙Sa或实际过盈δa,即Sa(δa)=Da-da。P15基轴制配合:基本偏差为一定的轴的公差带,与不同基本偏差的孔公差带形成各种配合的一种制度。在本极限与配合制中,这种配合的轴其最大极限尺寸与基本尺寸相等,即轴的上偏差为零的一种配合。基孔制配合:基本偏差为一定的孔的公差带,与不同基本偏差的轴公差带形成的各种配合的一种制度。在本极限与配合制中,这种配合的孔其最小极限尺寸与基本尺寸相等,即孔的下偏差为零的一种配合。基准孔和基准轴:基准孔是在基准制中选作基准的孔,即下偏差为零的孔;基准轴是在基准制中选作基准的轴,即上偏差为零的轴。P17图2-11基本偏差系列(会查表)P18表2-1标准公差数值(会查表)P20~P21之间的轴的基本偏差数值和孔的基本偏差数值(会查表)(考试会给出表,要查表做题)(另外还要会画P20的例题所显示的公差带图)P23在下列三种情况应采用基轴制:(1)一根轴与多孔相配且要求的配合性质不同,考虑到若轴为无阶梯的光轴则加工工艺性好(如发动机中的活塞销等),此时采用基轴制配合。(2)一根轴与多孔相配且要求的配合性质不同,考虑到精度要求一致,可直接采用现成冷拉钢料作轴,此时采用基轴制配合。如轻工纺织机械。(3)用了标准件作为轴时,轴公差带不能再作改变,必须以改变孔公差带来满足配合中的不同松紧要求,此时也必须设计为基轴制配合。如滚动轴承外圈外径与孔的配合。第三章P36表3-1几何公差项目、符号及分类P38~P59详细看第二第三节要会标注及改错P62最大实体要求(MMR):被测要素的实际轮廓应遵守其最大实体实效边界,当其实际尺寸偏离最大实体尺寸时,允许其几何误差值超出在最大实体状态下给出的公差值的一种要求。标注符号?。包容要求:是被测实际要素处处不得超越最大实体边界的要求。目的是控制形状误差。在图样中,若尺寸极限偏差或公差带代号之后注有符号?时,则表明该单一要素采用包容要求,即要求被测实际要素遵守最大实体边界。第四章P86表面粗糙度对零件功能的影响:(1)对摩擦和磨损的影响(2)对疲劳强度的影响(3)对耐腐蚀性的影响(4)对接触刚度的影响(5)对配合性能的影响P90表4-9表面结构图形符号第五章P96测量:将被测量与标准量相比较的过程。Q=x·S(Q-被测量,S-标准量,x-比值)P97机械制造业中常用的长度单位为毫米(mm),精密测量多用微米(m)。国际单位制中的辅助单位“弧度(rad)”作为平面角的计量单位。非国际单位制单位度(°)、分(′)、秒(″)作为角度的测量单位。我国从1985年3月起已正式使用碘分子饱和吸收稳频的0.612mm氦氖激光辐射作为国家长度基准,其频率...
