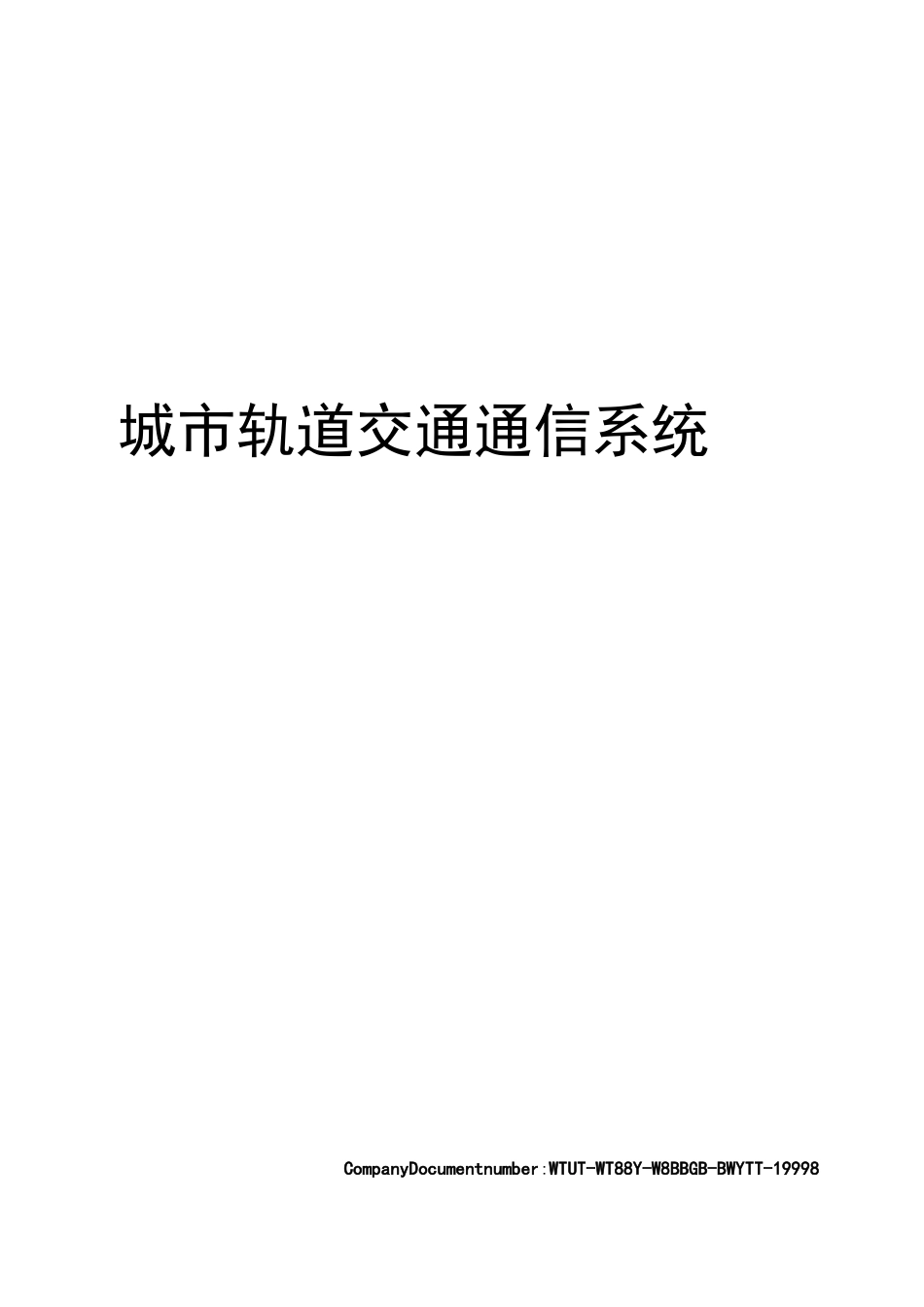

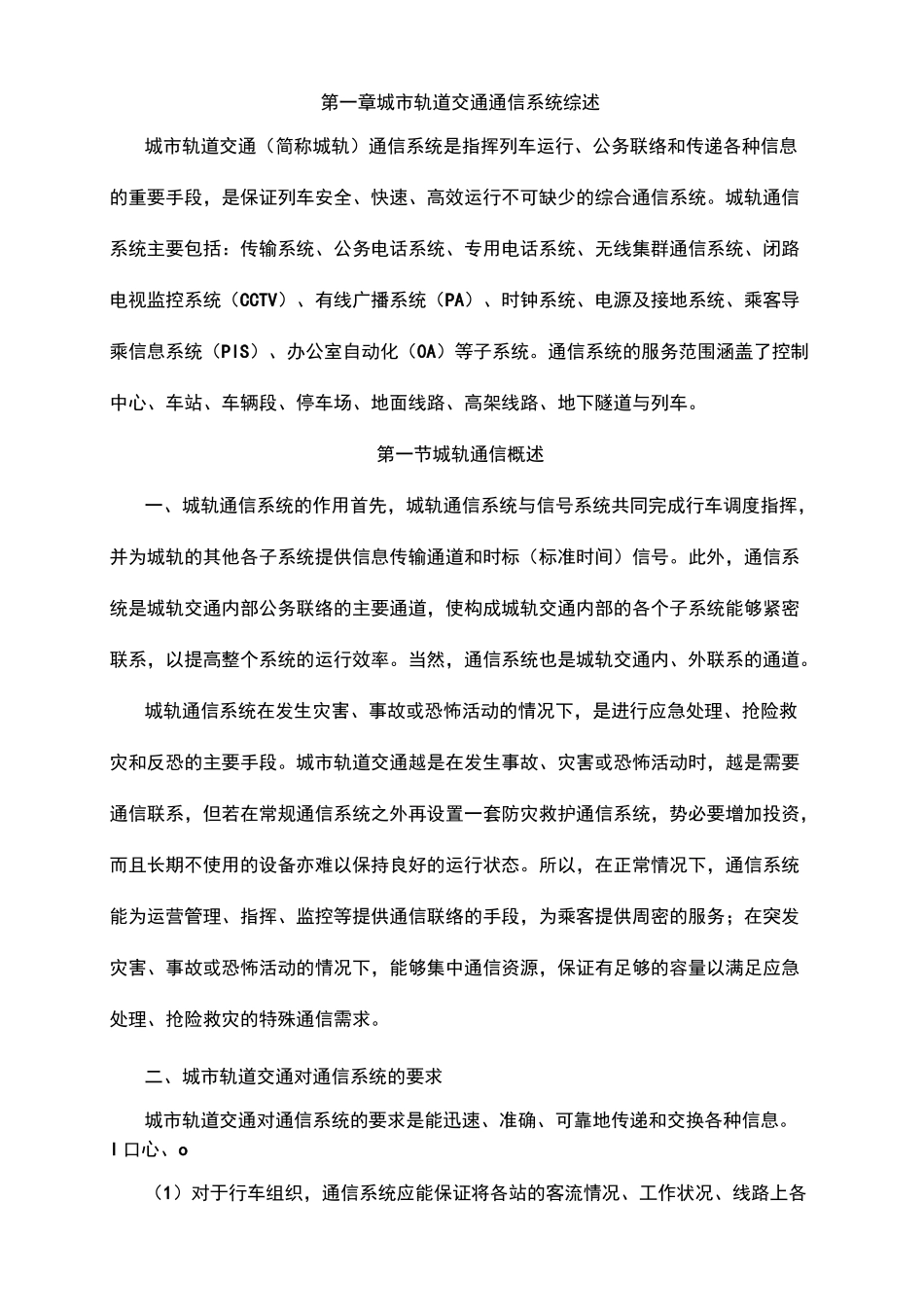

城市轨道交通通信系统CompanyDocumentnumber:WTUT-WT88Y-W8BBGB-BWYTT-19998第一章城市轨道交通通信系统综述城市轨道交通（简称城轨）通信系统是指挥列车运行、公务联络和传递各种信息的重要手段，是保证列车安全、快速、高效运行不可缺少的综合通信系统。城轨通信系统主要包括：传输系统、公务电话系统、专用电话系统、无线集群通信系统、闭路电视监控系统（CCTV）、有线广播系统（PA）、时钟系统、电源及接地系统、乘客导乘信息系统（PIS）、办公室自动化（0A）等子系统。通信系统的服务范围涵盖了控制中心、车站、车辆段、停车场、地面线路、高架线路、地下隧道与列车。第一节城轨通信概述一、城轨通信系统的作用首先，城轨通信系统与信号系统共同完成行车调度指挥，并为城轨的其他各子系统提供信息传输通道和时标（标准时间）信号。此外，通信系统是城轨交通内部公务联络的主要通道，使构成城轨交通内部的各个子系统能够紧密联系，以提高整个系统的运行效率。当然，通信系统也是城轨交通内、外联系的通道。城轨通信系统在发生灾害、事故或恐怖活动的情况下，是进行应急处理、抢险救灾和反恐的主要手段。城市轨道交通越是在发生事故、灾害或恐怖活动时，越是需要通信联系，但若在常规通信系统之外再设置一套防灾救护通信系统，势必要增加投资，而且长期不使用的设备亦难以保持良好的运行状态。所以，在正常情况下，通信系统能为运营管理、指挥、监控等提供通信联络的手段，为乘客提供周密的服务；在突发灾害、事故或恐怖活动的情况下，能够集中通信资源，保证有足够的容量以满足应急处理、抢险救灾的特殊通信需求。二、城市轨道交通对通信系统的要求城市轨道交通对通信系统的要求是能迅速、准确、可靠地传递和交换各种信息。I口心、o（1）对于行车组织，通信系统应能保证将各站的客流情况、工作状况、线路上各列车运行状况等信息准确、迅速地传输到控制中心。同时，将控制中心发布的调度指挥命令与控制信号及时、可靠地传送至各个车站及行进中的列车上。（2）对于城轨运行的组织管理，通信系统应能保证各部门之间、上下级之间保持畅通、有效、可靠的信息交流与联系。（3）通信系统应能保证本系统与外部系统之间便捷、畅通的联系。（4）通信系统主要设备和模块应具有自检功能，并采取适当的冗余配置，故障时能自动切换和报警，控制中心可监测和采集各车站设备运行和检测的结果。三、城轨通信的分类1．按业务分类一（1）专用通信专用通信是供系统内部组织与管理所使用的通信网络，包括：行车、电力、维修、公安和防灾调度以及站内、区间、相邻车站的通信。平时，主要用于直接组织、指挥列车运行；紧急情况下，可进行应急调度指挥，是城轨中最重要的业务通信网。（2）公务电话通信公务电话通信是城市轨道交通内部的电话网，相当于企业总机。供一般公务联络使用，以及提供与外界通信网的连接3）有线广播通信有线广播通信是城市轨道交通运行组织的辅助通信网。平时，向乘客报告列车运行信息，扩放音乐；在紧急情况下，可进行应急指挥和引导乘客疏散。（4）闭路电视闭路电视是城市轨道交通的现场监控系统，用以监视车站各部位、客流情况及列车停靠、车门开闭和启动状况；在紧急情况下，用以实时监视事故现场。（5）无线通信无线通信提供对位置不固定的相关业务工作人员以及列车司机的通信联络，作为固定设置的有线通信网的强有力的补充。（6）其他通信时钟系统，使整个系统在统一的时间下运转；会议通信系统，提供高效的远程集中会议通信，如电话会议、可视电话会议等；数据通信系统，用以传送文件和数据。2．按传输媒介分类城轨通信按传输媒介可分为有线通信和无线通信。有线通信的传输媒介为光缆、电缆。有线通信包括：光纤传输、程控交换、广播、闭路电视等。无线通信利用空间电磁波进行传输。无线通信包括：无线集群通信、无线局域网（wLAN）、移动电视和公众移动通信网等。四、城轨通信网城市轨道交通通信系统应是一个能够承载音频、视频、数据等各种信息的综合业务数字通信网。一般情况下一条城轨线路建立一个独立的通信网，一个城市建立多条线路的情况下，可通过数字交叉连接设...
