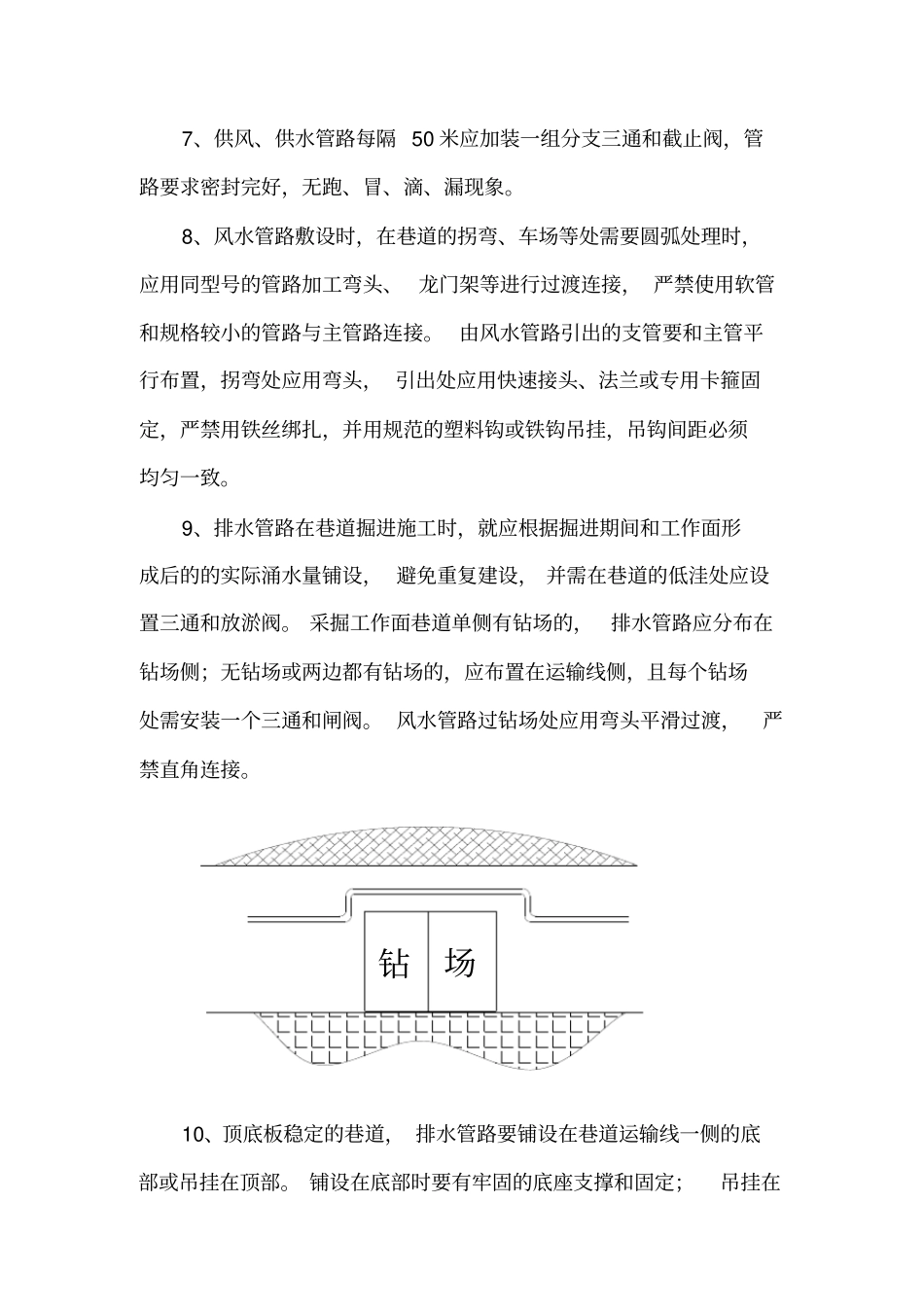

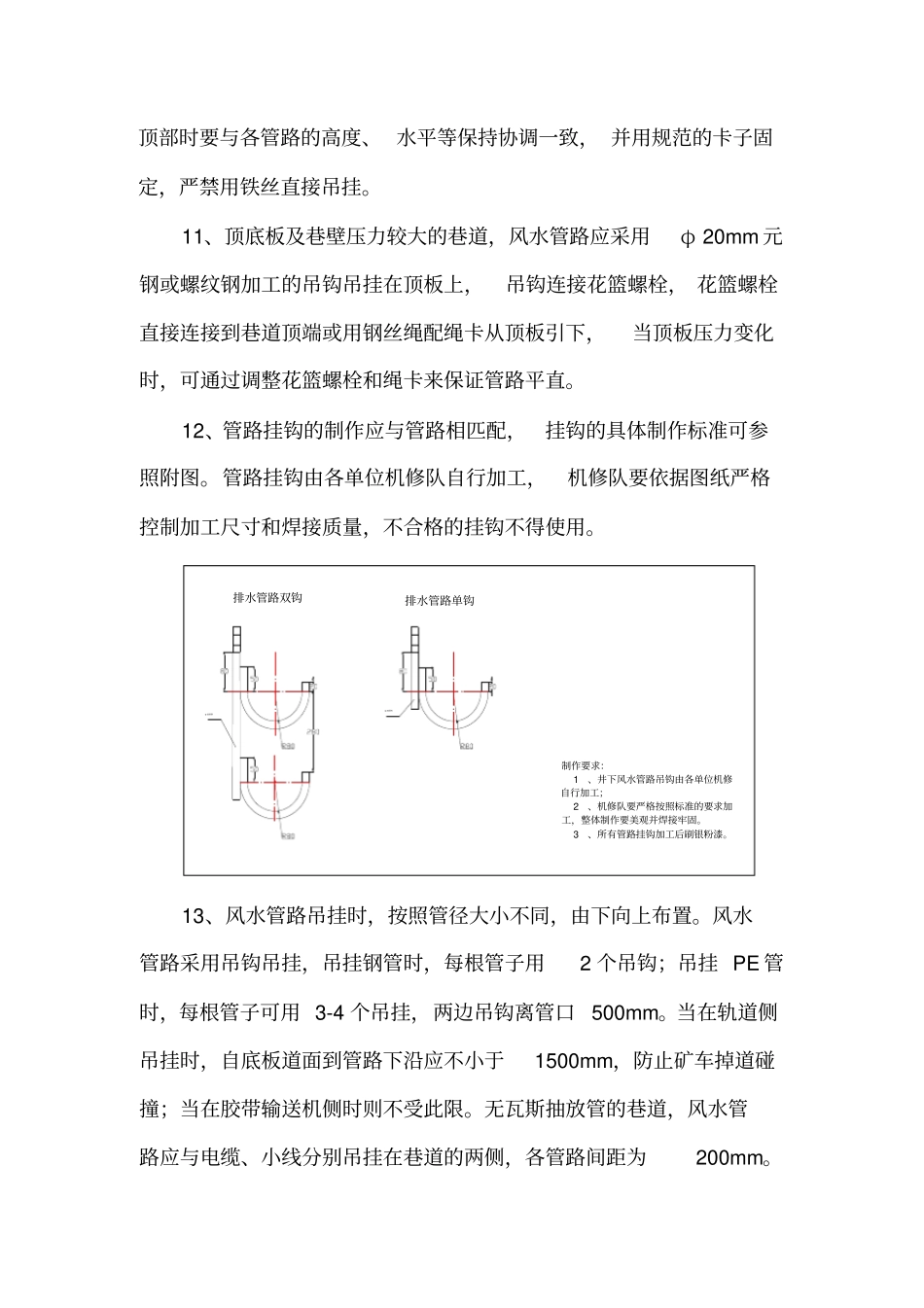

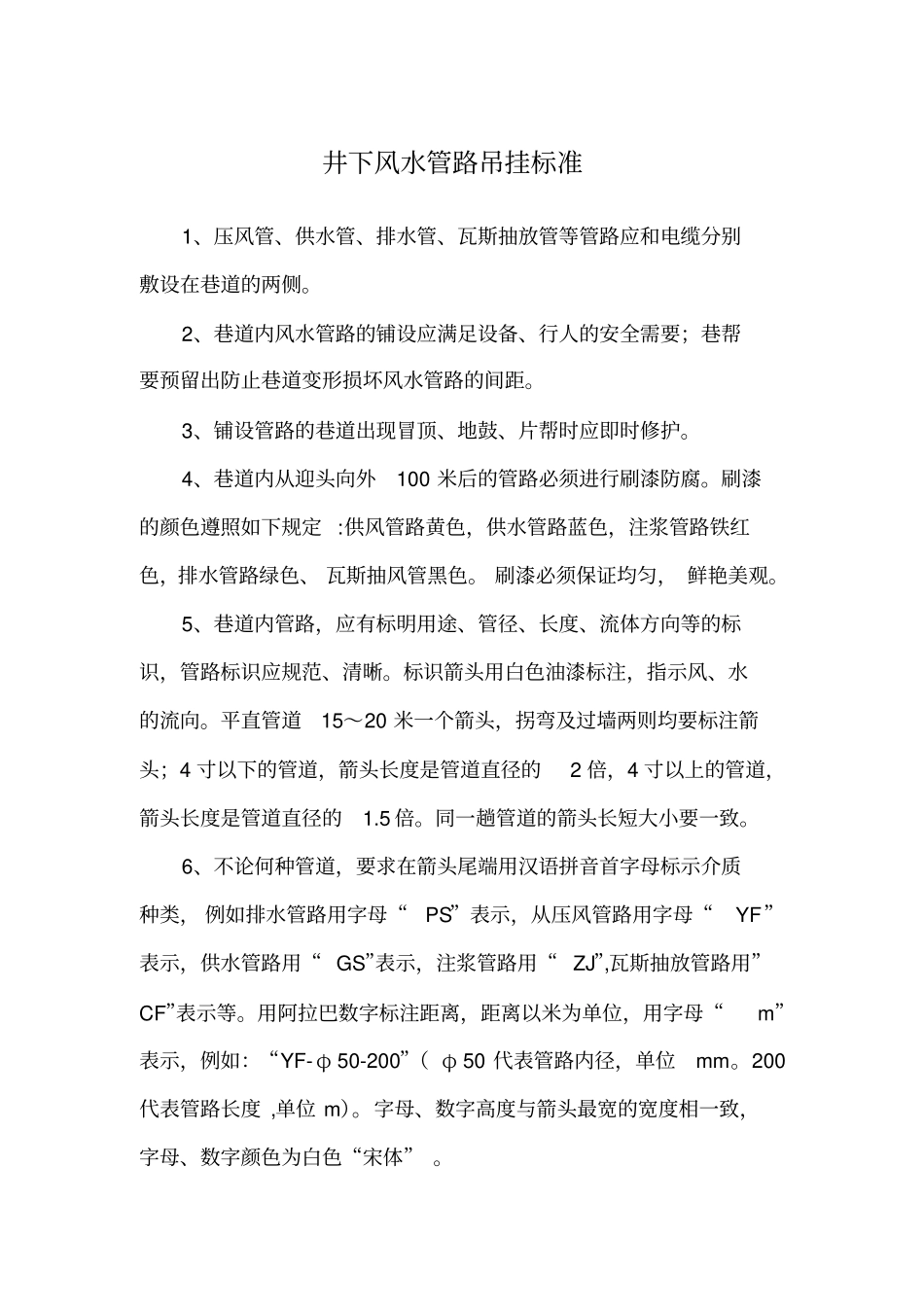

井下风水管路吊挂标准1、压风管、供水管、排水管、瓦斯抽放管等管路应和电缆分别敷设在巷道的两侧。2、巷道内风水管路的铺设应满足设备、行人的安全需要；巷帮要预留出防止巷道变形损坏风水管路的间距。3、铺设管路的巷道出现冒顶、地鼓、片帮时应即时修护。4、巷道内从迎头向外100米后的管路必须进行刷漆防腐。刷漆的颜色遵照如下规定:供风管路黄色，供水管路蓝色，注浆管路铁红色，排水管路绿色、瓦斯抽风管黑色。刷漆必须保证均匀，鲜艳美观。5、巷道内管路，应有标明用途、管径、长度、流体方向等的标识，管路标识应规范、清晰。标识箭头用白色油漆标注，指示风、水的流向。平直管道15～20米一个箭头，拐弯及过墙两则均要标注箭头；4寸以下的管道，箭头长度是管道直径的2倍，4寸以上的管道，箭头长度是管道直径的1.5倍。同一趟管道的箭头长短大小要一致。6、不论何种管道，要求在箭头尾端用汉语拼音首字母标示介质种类，例如排水管路用字母“PS”表示，从压风管路用字母“YF”表示，供水管路用“GS”表示，注浆管路用“ZJ”,瓦斯抽放管路用”CF”表示等。用阿拉巴数字标注距离，距离以米为单位，用字母“m”表示，例如：“YF-φ50-200”（φ50代表管路内径，单位mm。200代表管路长度,单位m）。字母、数字高度与箭头最宽的宽度相一致，字母、数字颜色为白色“宋体”。7、供风、供水管路每隔50米应加装一组分支三通和截止阀，管路要求密封完好，无跑、冒、滴、漏现象。8、风水管路敷设时，在巷道的拐弯、车场等处需要圆弧处理时，应用同型号的管路加工弯头、龙门架等进行过渡连接，严禁使用软管和规格较小的管路与主管路连接。由风水管路引出的支管要和主管平行布置，拐弯处应用弯头，引出处应用快速接头、法兰或专用卡箍固定，严禁用铁丝绑扎，并用规范的塑料钩或铁钩吊挂，吊钩间距必须均匀一致。9、排水管路在巷道掘进施工时，就应根据掘进期间和工作面形成后的的实际涌水量铺设，避免重复建设，并需在巷道的低洼处应设置三通和放淤阀。采掘工作面巷道单侧有钻场的，排水管路应分布在钻场侧；无钻场或两边都有钻场的，应布置在运输线侧，且每个钻场处需安装一个三通和闸阀。风水管路过钻场处应用弯头平滑过渡，严禁直角连接。钻场10、顶底板稳定的巷道，排水管路要铺设在巷道运输线一侧的底部或吊挂在顶部。铺设在底部时要有牢固的底座支撑和固定；吊挂在顶部时要与各管路的高度、水平等保持协调一致，并用规范的卡子固定，严禁用铁丝直接吊挂。11、顶底板及巷壁压力较大的巷道，风水管路应采用φ20mm元钢或螺纹钢加工的吊钩吊挂在顶板上，吊钩连接花篮螺栓，花篮螺栓直接连接到巷道顶端或用钢丝绳配绳卡从顶板引下，当顶板压力变化时，可通过调整花篮螺栓和绳卡来保证管路平直。12、管路挂钩的制作应与管路相匹配，挂钩的具体制作标准可参照附图。管路挂钩由各单位机修队自行加工，机修队要依据图纸严格控制加工尺寸和焊接质量，不合格的挂钩不得使用。φ20圆钢排水管路双钩φ20圆钢排水管路单钩制作要求：1、井下风水管路吊钩由各单位机修自行加工；2、机修队要严格按照标准的要求加工，整体制作要美观并焊接牢固。3、所有管路挂钩加工后刷银粉漆。13、风水管路吊挂时，按照管径大小不同，由下向上布置。风水管路采用吊钩吊挂，吊挂钢管时，每根管子用2个吊钩；吊挂PE管时，每根管子可用3-4个吊挂，两边吊钩离管口500mm。当在轨道侧吊挂时，自底板道面到管路下沿应不小于1500mm，防止矿车掉道碰撞；当在胶带输送机侧时则不受此限。无瓦斯抽放管的巷道，风水管路应与电缆、小线分别吊挂在巷道的两侧，各管路间距为200mm。有瓦斯抽放管的巷道，抽放管可与风水管路用花篮螺栓吊挂在巷道两侧，此时电缆、小线应垂直或水平分布在巷道中线位置。20WLED巷道灯20WLED巷道灯井筒中心线监控电缆监控电缆信号电缆低压电缆低压电缆高压电缆注浆管供水管压风管排水管抽放管14、本标准由工程科机电组进行管理和负责组织修订。考核：以上风水管路吊挂规范，有一项不符合要求，对其使用（或维护）单位考核500元/处。工程科机电二〇一二年六月二十八日井下电缆吊挂规范标准本标准适用于吕临能...
