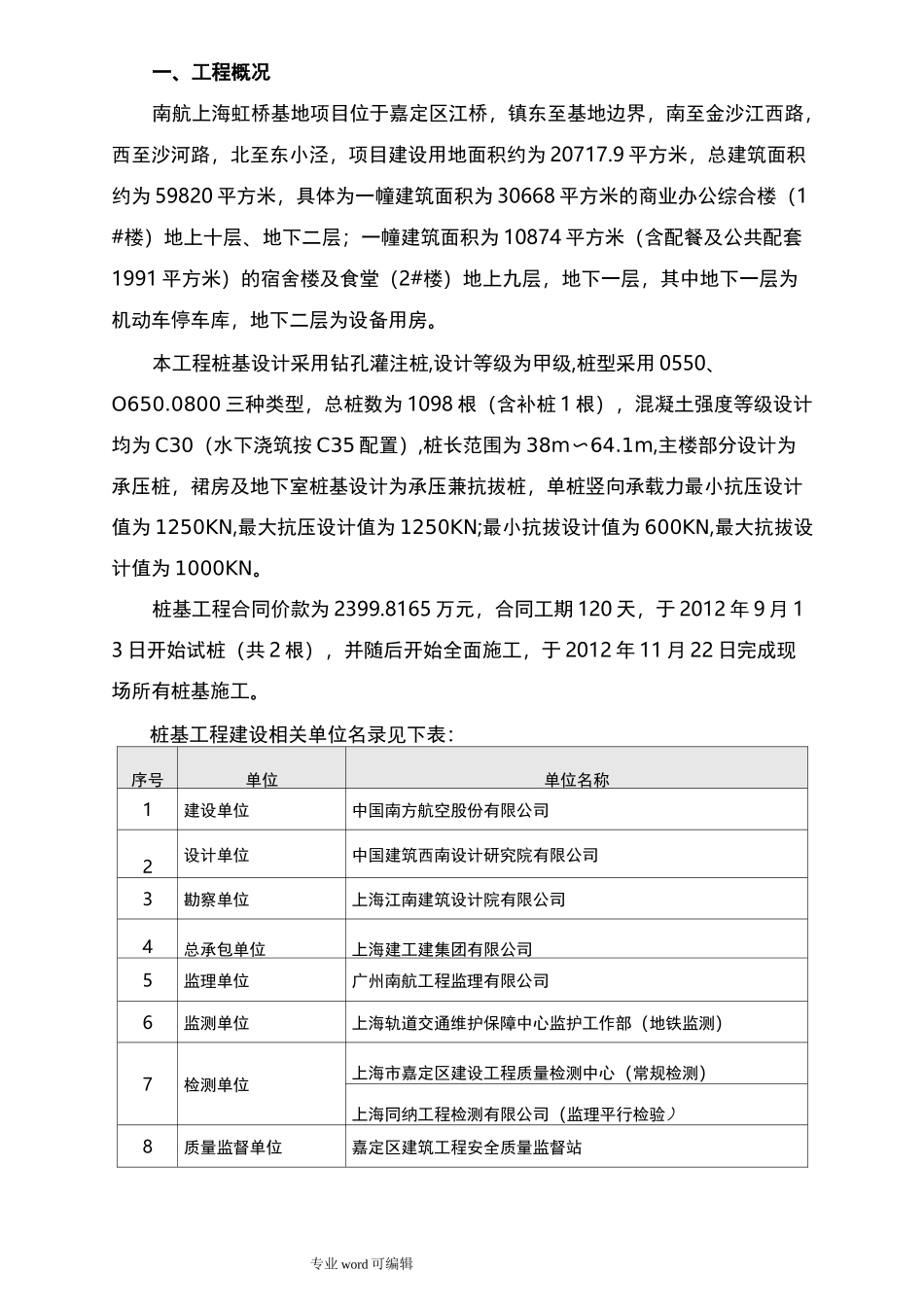

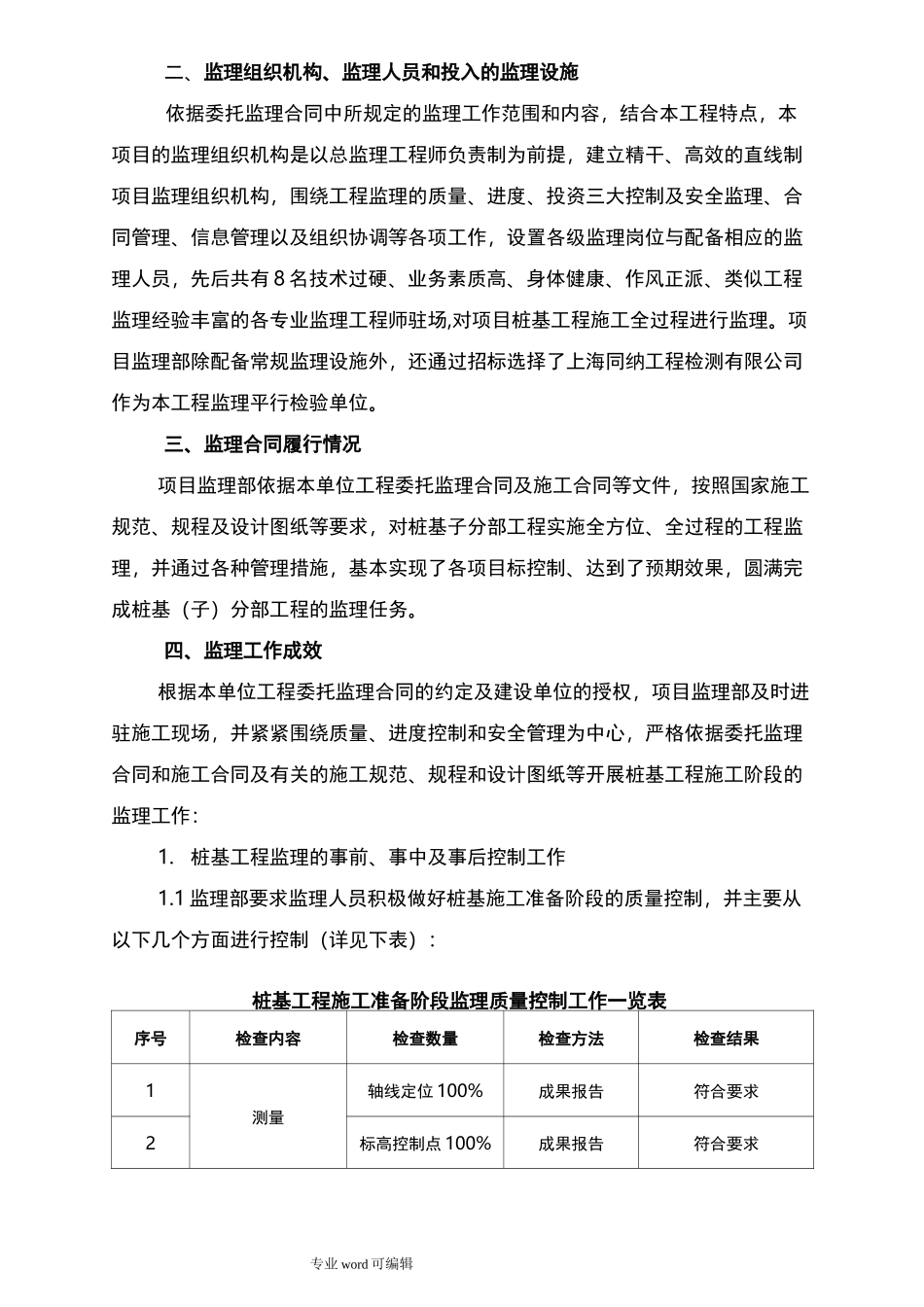

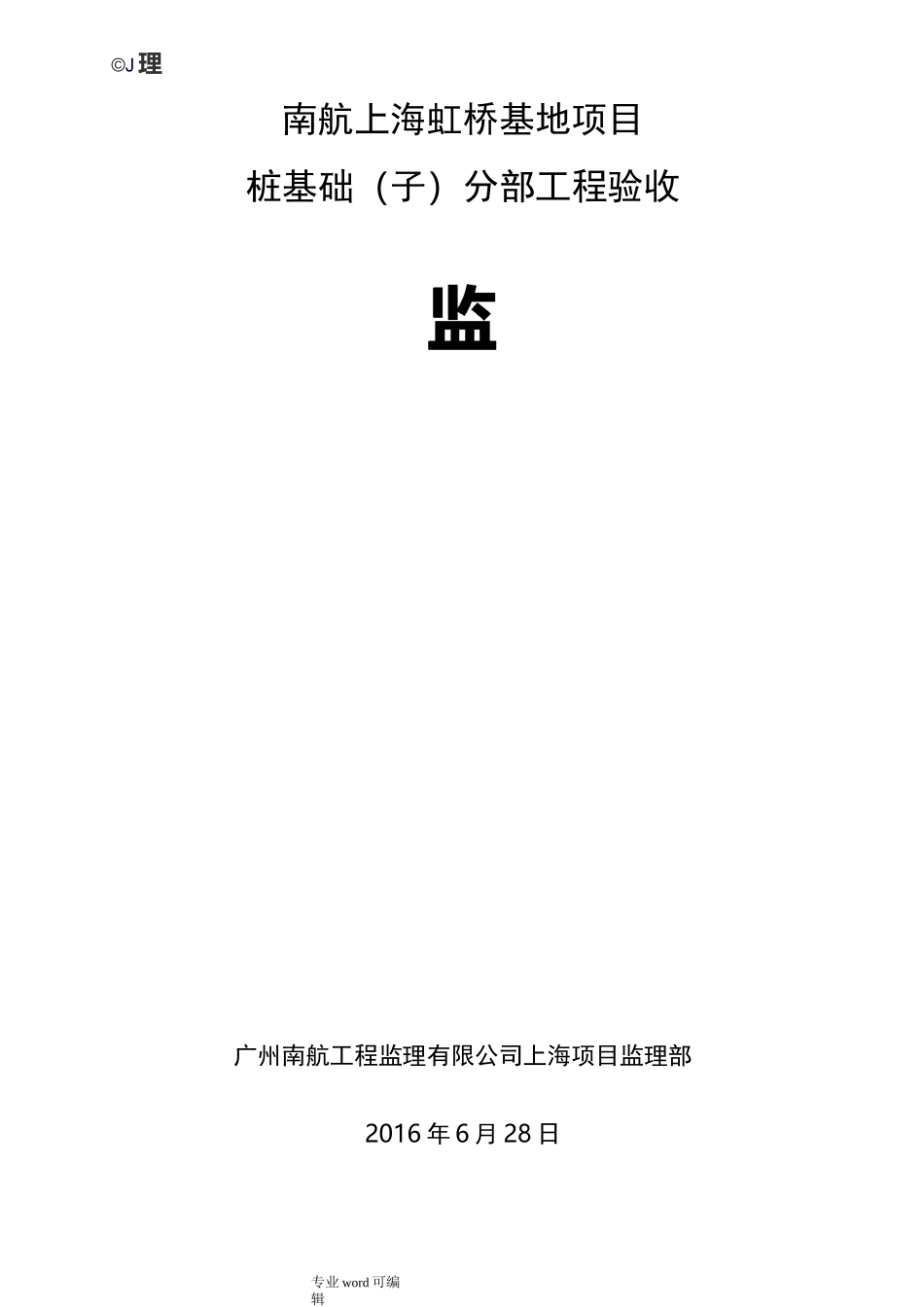

专业word可编辑©J理南航上海虹桥基地项目桩基础（子）分部工程验收广州南航工程监理有限公司上海项目监理部2016年6月28日专业word可编辑一、工程概况南航上海虹桥基地项目位于嘉定区江桥，镇东至基地边界，南至金沙江西路，西至沙河路，北至东小泾，项目建设用地面积约为20717.9平方米，总建筑面积约为59820平方米，具体为一幢建筑面积为30668平方米的商业办公综合楼（1#楼）地上十层、地下二层；一幢建筑面积为10874平方米（含配餐及公共配套1991平方米）的宿舍楼及食堂（2#楼）地上九层，地下一层，其中地下一层为机动车停车库，地下二层为设备用房。本工程桩基设计采用钻孔灌注桩,设计等级为甲级,桩型采用0550、O650.0800三种类型，总桩数为1098根（含补桩1根），混凝土强度等级设计均为C30（水下浇筑按C35配置）,桩长范围为38m〜64.1m,主楼部分设计为承压桩，裙房及地下室桩基设计为承压兼抗拔桩，单桩竖向承载力最小抗压设计值为1250KN,最大抗压设计值为1250KN;最小抗拔设计值为600KN,最大抗拔设计值为1000KN。桩基工程合同价款为2399.8165万元，合同工期120天，于2012年9月13日开始试桩（共2根），并随后开始全面施工，于2012年11月22日完成现场所有桩基施工。桩基工程建设相关单位名录见下表：序号单位单位名称1建设单位中国南方航空股份有限公司2设计单位中国建筑西南设计研究院有限公司3勘察单位上海江南建筑设计院有限公司4总承包单位上海建工建集团有限公司5监理单位广州南航工程监理有限公司6监测单位上海轨道交通维护保障中心监护工作部（地铁监测）7检测单位上海市嘉定区建设工程质量检测中心（常规检测）上海同纳工程检测有限公司（监理平行检验）8质量监督单位嘉定区建筑工程安全质量监督站专业word可编辑二、监理组织机构、监理人员和投入的监理设施依据委托监理合同中所规定的监理工作范围和内容，结合本工程特点，本项目的监理组织机构是以总监理工程师负责制为前提，建立精干、高效的直线制项目监理组织机构，围绕工程监理的质量、进度、投资三大控制及安全监理、合同管理、信息管理以及组织协调等各项工作，设置各级监理岗位与配备相应的监理人员，先后共有8名技术过硬、业务素质高、身体健康、作风正派、类似工程监理经验丰富的各专业监理工程师驻场,对项目桩基工程施工全过程进行监理。项目监理部除配备常规监理设施外，还通过招标选择了上海同纳工程检测有限公司作为本工程监理平行检验单位。三、监理合同履行情况项目监理部依据本单位工程委托监理合同及施工合同等文件，按照国家施工规范、规程及设计图纸等要求，对桩基子分部工程实施全方位、全过程的工程监理，并通过各种管理措施，基本实现了各项目标控制、达到了预期效果，圆满完成桩基（子）分部工程的监理任务。四、监理工作成效根据本单位工程委托监理合同的约定及建设单位的授权，项目监理部及时进驻施工现场，并紧紧围绕质量、进度控制和安全管理为中心，严格依据委托监理合同和施工合同及有关的施工规范、规程和设计图纸等开展桩基工程施工阶段的监理工作：1.桩基工程监理的事前、事中及事后控制工作1.1监理部要求监理人员积极做好桩基施工准备阶段的质量控制，并主要从以下几个方面进行控制（详见下表）：桩基工程施工准备阶段监理质量控制工作一览表序号检查内容检查数量检查方法检查结果1测量轴线定位100%成果报告符合要求2标高控制点100%成果报告符合要求专业word可编辑3施工组织设计（方案）100%报审表监理、业主签认4施工管理组织体系100%报审表质量、安全管理体系基本健全,相关人员配备齐全、到位5进场机械钻孔桩机100%技术性能钻孔桩机进场,检验、报验均符合要求6电焊机7配电盘柜8操作人员起重工、电焊工上岗证人证相符,符合要求1.2加强对原材料的质量进行控制，各种原材料进场后，要求施工单位应先将材料的质量保证资料和材料合格证明书报审，审查合格后督促及时进行取样、送样，待材料检验合格后才能使用在工程中，确保了在工程中所使用的材料全部为合格产品。其中主材钢筋在监理见证取样送检后复试试验报告有42份，评定结果均合格，钢筋焊接试验共450组，试验报告有18份，检验报告...
