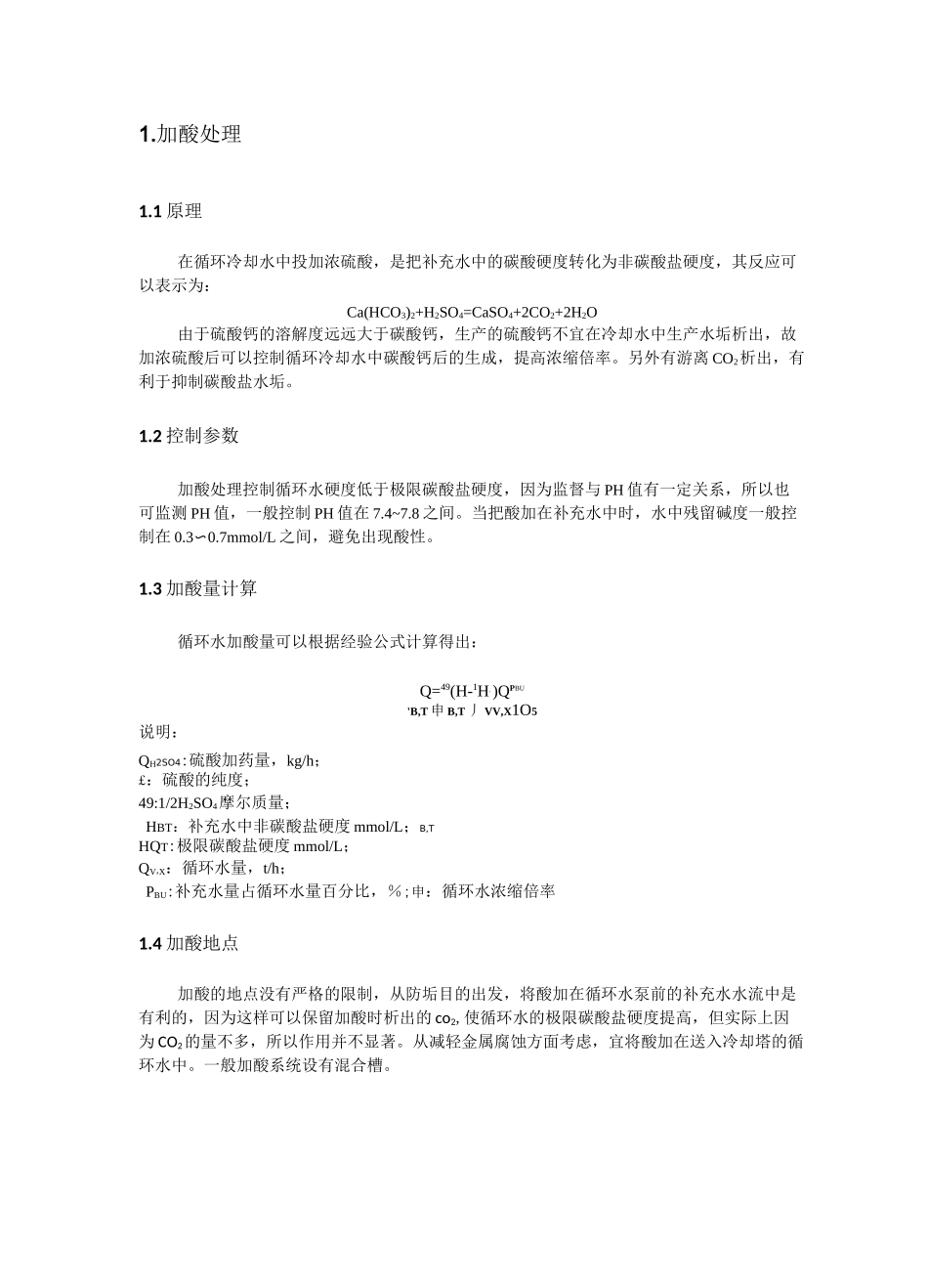

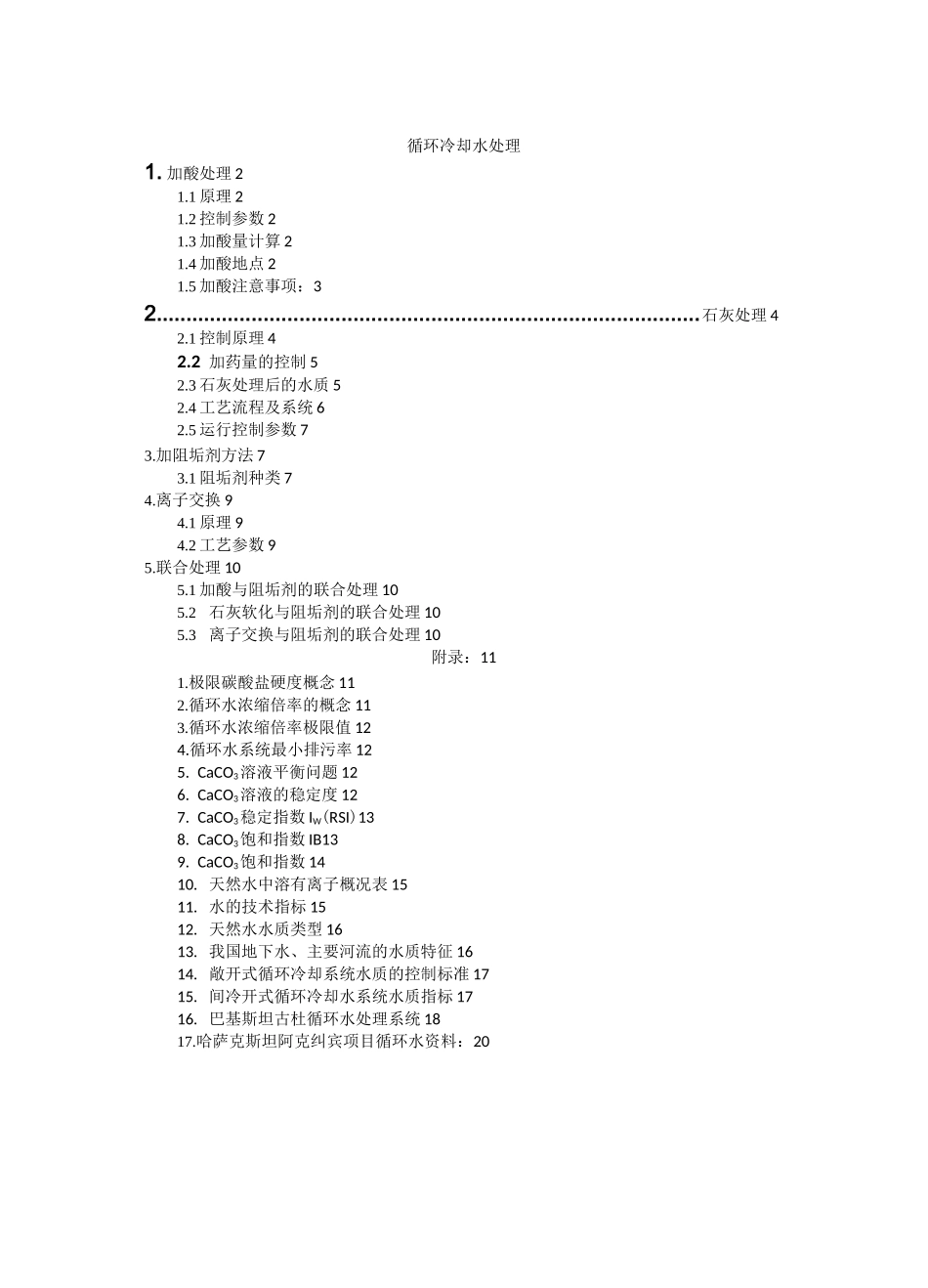

循环冷却水处理1.加酸处理21.1原理21.2控制参数21.3加酸量计算21.4加酸地点21.5加酸注意事项：32...........................................................................................石灰处理42.1控制原理42.2加药量的控制52.3石灰处理后的水质52.4工艺流程及系统62.5运行控制参数73.加阻垢剂方法73.1阻垢剂种类74.离子交换94.1原理94.2工艺参数95.联合处理105.1加酸与阻垢剂的联合处理105.2石灰软化与阻垢剂的联合处理105.3离子交换与阻垢剂的联合处理10附录：111.极限碳酸盐硬度概念112.循环水浓缩倍率的概念113.循环水浓缩倍率极限值124.循环水系统最小排污率125.CaCO3溶液平衡问题126.CaCO3溶液的稳定度127.CaCO3稳定指数IW(RSI)138.CaCO3饱和指数IB139.CaCO3饱和指数1410.天然水中溶有离子概况表1511.水的技术指标1512.天然水水质类型1613.我国地下水、主要河流的水质特征1614.敞开式循环冷却系统水质的控制标准1715.间冷开式循环冷却水系统水质指标1716.巴基斯坦古杜循环水处理系统1817.哈萨克斯坦阿克纠宾项目循环水资料：201.加酸处理1.1原理在循环冷却水中投加浓硫酸，是把补充水中的碳酸硬度转化为非碳酸盐硬度，其反应可以表示为：Ca(HCO3)2+H2SO4=CaSO4+2CO2+2H2O由于硫酸钙的溶解度远远大于碳酸钙，生产的硫酸钙不宜在冷却水中生产水垢析出，故加浓硫酸后可以控制循环冷却水中碳酸钙后的生成，提高浓缩倍率。另外有游离CO2析出，有利于抑制碳酸盐水垢。1.2控制参数加酸处理控制循环水硬度低于极限碳酸盐硬度，因为监督与PH值有一定关系，所以也可监测PH值，一般控制PH值在7.4~7.8之间。当把酸加在补充水中时，水中残留碱度一般控制在0.3〜0.7mmol/L之间，避免出现酸性。1.3加酸量计算循环水加酸量可以根据经验公式计算得出：Q=49(H-1H,)QPBU'B,T申B,T丿VV,X1O5说明：QH2SO4:硫酸加药量，kg/h；£：硫酸的纯度；49:1/2H2SO4摩尔质量；HBT：补充水中非碳酸盐硬度mmol/L；B,THQT:极限碳酸盐硬度mmol/L；QV,X：循环水量，t/h；PBU:补充水量占循环水量百分比，％;申：循环水浓缩倍率1.4加酸地点加酸的地点没有严格的限制，从防垢目的出发，将酸加在循环水泵前的补充水水流中是有利的，因为这样可以保留加酸时析出的co2,使循环水的极限碳酸盐硬度提高，但实际上因为CO2的量不多，所以作用并不显著。从减轻金属腐蚀方面考虑，宜将酸加在送入冷却塔的循环水中。一般加酸系统设有混合槽。1.5加酸注意事项：如果加酸量过大，可能引起CaS04、MgSiO3水垢，还可能引起SO42-对混凝土构筑物的侵蚀。(1)CaSO4、MgSiO3水垢硫酸钙的溶度积常数为2.5x10-5,我国天然水系中，属于钙、镁的硫酸盐型水系比较少，而且硅酸盐含量也不高，多数水系中SiO2含量在20mg/L以下，而镁的含量低于钙，虽然地下水中SO42-含量高，但CaSO4的溶解度要比CaCO3大200多倍,所以在浓缩倍率控制在3~5时，一般不会生成CaSO4、MgSiO3水垢。但提高浓缩倍率，也可能使水中的Ca2+和SO42-超过限量，而析出CaSO4、MgSiO3。所以一般推荐[Ca2+]X・[SO42-]X<5x105~5x106[Mg2+]X•[SO2]X<15000〜35000式中：[Ca2+]X:循环水中Ca2+的浓度，mg/L，[Ca2+]x=p[Ca2+]B[Mg2+]X:循环水中Ca2+的浓度(以CaCO3计)，mg/L，[Mg2+]x=p[Mg2+]B[SO42-]X:循环水中[SO42-]的浓度，mg/L，[SO42-]X=P[SO42-]B+p[SO42-]J[SiO2]X：循环水中SiO2的浓度，mg/L，[SiO2]X=p[SiO2]B其中[Ca2+]B，[Mg2+]B，[SiO2]B分别表示补充水中Ca2+,Mg2+,SiO2的含量。[SO42-]J为在补充水中加入硫酸而增加的SO42-含量。(2)防止硫酸根对混凝土的侵蚀，下表列出了我国《水利水电工程水质评价标准》。主要是由于硫酸根对水泥中游离石灰的盐化作用:Ca(OH)2+Na2SO4+2H2O=CaSO4・2H2O+NaOH反应生成的石膏又进一步与水泥中的水化铝酸钙反应生成水化铝酸钙晶体3CaO・Al2O3・6H2O+3(CaSO4・2H2O)+19H2O=3CaO・Al2O3・3CaSO4・31H2O环境水对缓凝土结晶性侵蚀判断标准(SO42-,mg/L)水泥品种腐蚀程度腐蚀性指标(SO42-,mg/L)水泥品种腐蚀程度腐蚀性指标(SO42-,mg/L)普通水泥无侵蚀<250抗碱酸盐水泥无侵蚀<3000弱侵蚀250~400弱侵蚀3000~4000中等侵蚀400~500中等侵蚀4000~5000...
