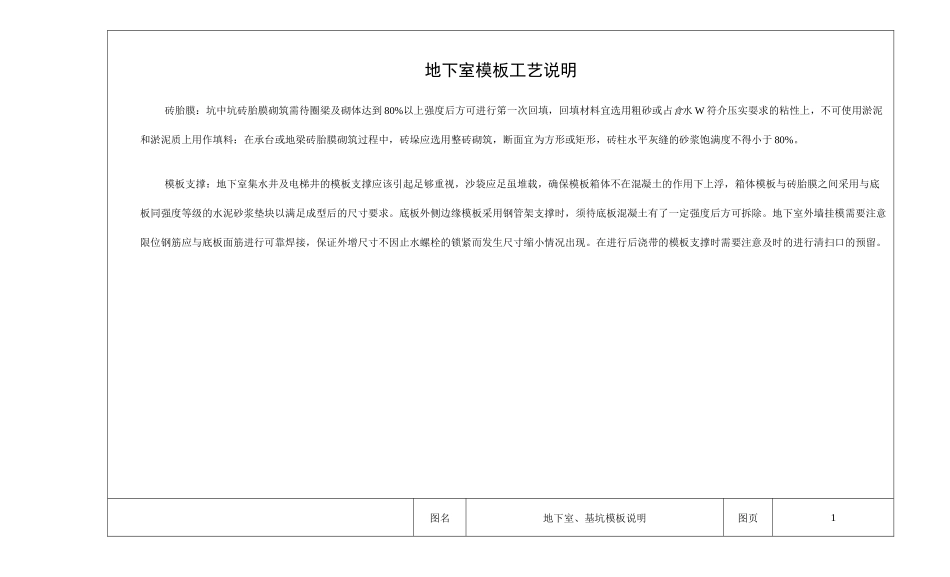

地下室模板工艺说明砖胎膜：坑中坑砖胎膜砌筑需待圈梁及砌体达到80%以上强度后方可进行笫一次回填，回填材料宜选用粗砂或占食水W符介压实耍求的粘性上，不可使用淤泥和淤泥质上用作填料：在承台或地梁砖胎膜砌筑过程中，砖垛应选用整砖砌筑，断面宜为方形或矩形，砖柱水平灰缝的砂浆饱满度不得小于80%。模板支撑：地下室集水井及电梯井的模板支撑应该引起足够重视，沙袋应足虽堆载，确保模板箱体不在混凝土的作用下上浮，箱体模板与砖胎膜之间采用与底板同强度等级的水泥砂浆垫块以满足成型后的尺寸要求。底板外侧边缘模板采用钢管架支撑时，须待底板混凝土有了一定强度后方可拆除。地下室外墙挂模需要注意限位钢筋应与底板面筋进行可靠焊接，保证外增尺寸不因止水螺栓的锁紧而发生尺寸缩小情况出现。在进行后浇带的模板支撑时需要注意及时的进行清扫口的预留。图名地下室、基坑模板说明图页1图名坑中坑砖胎膜示意图图页2坑中坑砖胎膜l-*S«200钢笳：2-1B16：3—截而尺寸370^200的C20ftlft]%：卜坑"毗一半高哎标高叭5-先行回城祖臥6-100厚C15垫县7-^flftW注，砖册收髙度趙过％时在中部设5S—逍Iffl梁.舶锁髙发小干1.為时.采用210=厚砖胎肢.41-1坑中坑截而尺寸2-2图名承台及地梁砖胎膜砌筑示意图图页3»地梁、承台宽/厂1001202402402(承台及地梁砖胎膜砌筑2-GIOOOIXH3—混凝土樂层：彳回加租砂注：地菜跨哎超过：3=时开始设H破垛・地菜高哎小干5Q0s时采用lZOoxnl?的砖舶换.图名集水井及电梯井模板支挫示意图图页樂水井及电梯井模板支探l-SOzm^lOCrmi17木方：—1S厚胶合板.制作沉箱：3■回"l租砂:卜沙袋：5-晞胎胶：6-钢防支架：7-冋強发砂浆垫层块图名地下室外墙挂模安装大样图页5地下室外墙挂模5皿钢管：2■钢管固定前(XZ：3■木方(3S+100)：卜顶棍:5-lSm漳胶合板：6■止水对拉螺性Q70DH：卜模板定位预埋制執A砖IlfiHR：9■底板：10-底板堪层：11-施T.a：12-止水钢板图名高低差模板定位预埋钢筋示总图图页6高低差位逆处模板支设1■制管斜撐：-U面筋焊接：375H悄槟支架打煤板钢筋进行可爲焊接：卜木方（50^100）：5-lSm竹胶板：6-对拉螺檢§300：7■垫木：卜底板垫：4砖舶锁：10-25™支架与底板例筋逬行可熊焊接注：采用分段住捣.先浇屈下段结构磴EE0J:〉<3Z图名高低差模板定位预埋钢筋示总图图页6散支散拆胶合板模板施工工艺说明1.胶合板模板的配制方法和要求（1）胶合板模板的配制方法1）按设计图纸尺寸直接配制模板形体简单的结构构件•可根据结构施匸图纸直接按尺寸列出模板规搭和数虽进行配制。模板邮度.横档及楞木的断而和间距.以及支撑系统的配进•都可按支承耍求通过计算选用。2）釆用放大样方法配制模板形体复朵的结构构件•如楼梯、恻形水池零.可在平整的地坪上.按结构图的尺寸画出结构沟件的实样.址出各部分模板的准确尺寸或套制样板.同时确定模板及其安装的节点构造.进行模板的制作3）用计算方法配制模板形体复朵不易采用放大样方法.但有一定几何形体规律的构件.可用计算方法结合放大样的方法.进行模板的配制。4）釆用结构我面展开法配制模板一些形体复朵且又由并种不同形体组成的复杂体型结构构件•如设备基础。其模板的配制.可釆用先画出模板平面图和展开图.再进行配模设计和模板制作。（2）胶合板模板配制耍求1）应整张直接使用•尽纭减少随恿锯戯.造成胶合板浪费。2）木胶合板选用障度一般为16或ISmm.竹胶合板常用障度一般为12mm.内.外楞的间距.可随胶介板的师度•通过设计计算进行调整。3）支撐系统可以选用扣件式钢管脚手架.也可采用碗扣式钢管脚手架.严禁钢木混掠：采用扌II件式钢管脚手架时顶部支攫受力必须采用可调托座进行受力.不得釆用扣件受力：采用碗扌【1式钢管卿手架时.板支料立杆应全部连接成整体.遇梁不得断开。扌【1件式钢管脚手架及碗抑式钢管脚手架搭设应符图名散支散拆胶合板模板施工工艺说明（一）图页7合燈筑施匸模板安全技术规范》JGJ162-200S.泌筑施匸碗抑式脚手架安全技术规范3JGJ166-2008中相关规定耍求。4）柱墙等竖向模板及梁底模板亦采用方钢管作为楞木.不得使用胶合板材.原木.腐朽.不成规格及脆性.严垂扭曲和受潮容易变形的木材作为楞木...
