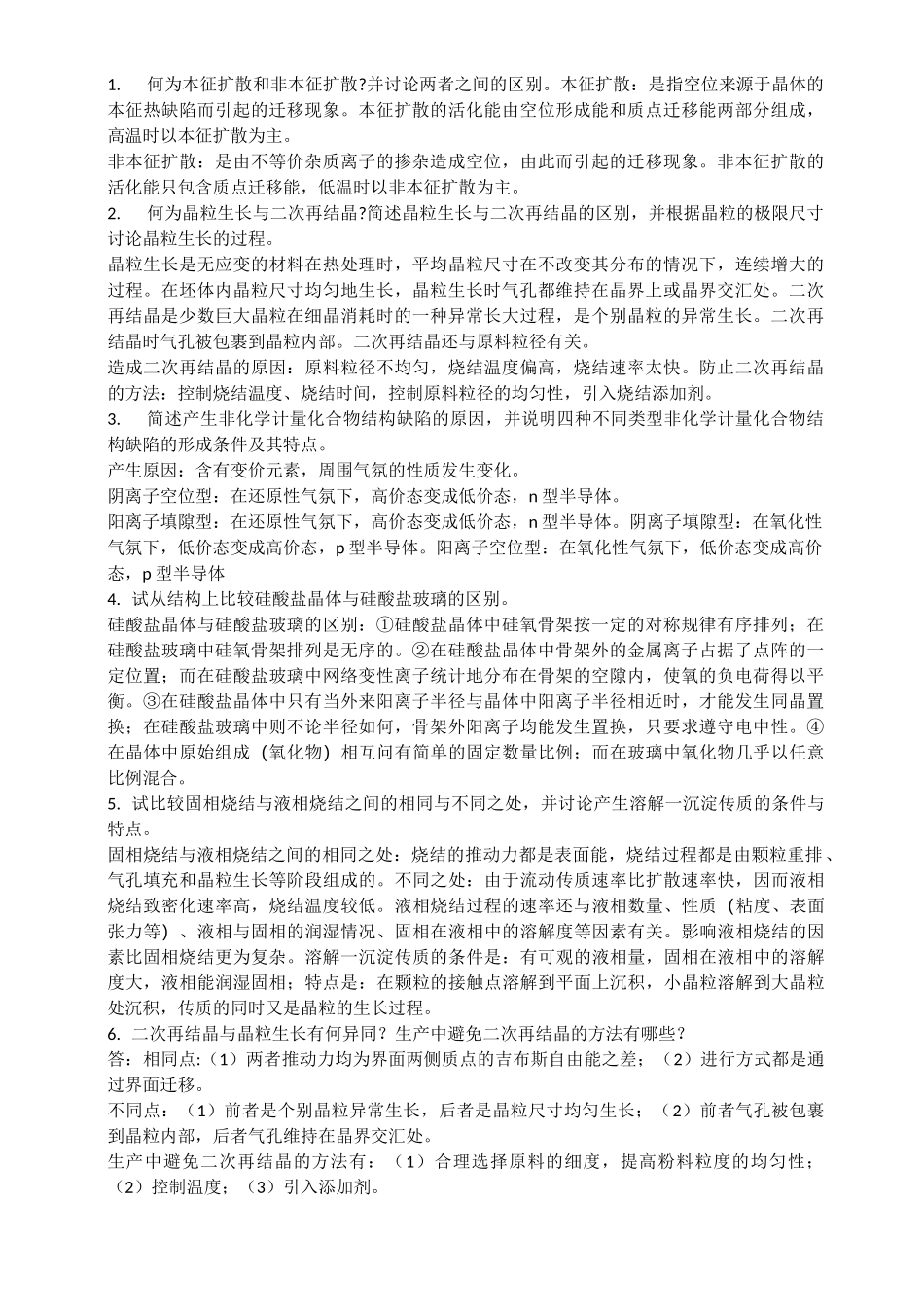

1.何为本征扩散和非本征扩散?并讨论两者之间的区别。本征扩散：是指空位来源于晶体的本征热缺陷而引起的迁移现象。本征扩散的活化能由空位形成能和质点迁移能两部分组成，高温时以本征扩散为主。非本征扩散：是由不等价杂质离子的掺杂造成空位，由此而引起的迁移现象。非本征扩散的活化能只包含质点迁移能，低温时以非本征扩散为主。2.何为晶粒生长与二次再结晶?简述晶粒生长与二次再结晶的区别，并根据晶粒的极限尺寸讨论晶粒生长的过程。晶粒生长是无应变的材料在热处理时，平均晶粒尺寸在不改变其分布的情况下，连续增大的过程。在坯体内晶粒尺寸均匀地生长，晶粒生长时气孔都维持在晶界上或晶界交汇处。二次再结晶是少数巨大晶粒在细晶消耗时的一种异常长大过程，是个别晶粒的异常生长。二次再结晶时气孔被包裹到晶粒内部。二次再结晶还与原料粒径有关。造成二次再结晶的原因：原料粒径不均匀，烧结温度偏高，烧结速率太快。防止二次再结晶的方法：控制烧结温度、烧结时间，控制原料粒径的均匀性，引入烧结添加剂。3.简述产生非化学计量化合物结构缺陷的原因，并说明四种不同类型非化学计量化合物结构缺陷的形成条件及其特点。产生原因：含有变价元素，周围气氛的性质发生变化。阴离子空位型：在还原性气氛下，高价态变成低价态，n型半导体。阳离子填隙型：在还原性气氛下，高价态变成低价态，n型半导体。阴离子填隙型：在氧化性气氛下，低价态变成高价态，p型半导体。阳离子空位型：在氧化性气氛下，低价态变成高价态，p型半导体4.试从结构上比较硅酸盐晶体与硅酸盐玻璃的区别。硅酸盐晶体与硅酸盐玻璃的区别：①硅酸盐晶体中硅氧骨架按一定的对称规律有序排列；在硅酸盐玻璃中硅氧骨架排列是无序的。②在硅酸盐晶体中骨架外的金属离子占据了点阵的一定位置；而在硅酸盐玻璃中网络变性离子统计地分布在骨架的空隙内，使氧的负电荷得以平衡。③在硅酸盐晶体中只有当外来阳离子半径与晶体中阳离子半径相近时，才能发生同晶置换；在硅酸盐玻璃中则不论半径如何，骨架外阳离子均能发生置换，只要求遵守电中性。④在晶体中原始组成（氧化物）相互问有简单的固定数量比例；而在玻璃中氧化物几乎以任意比例混合。5.试比较固相烧结与液相烧结之间的相同与不同之处，并讨论产生溶解一沉淀传质的条件与特点。固相烧结与液相烧结之间的相同之处：烧结的推动力都是表面能，烧结过程都是由颗粒重排、气孔填充和晶粒生长等阶段组成的。不同之处：由于流动传质速率比扩散速率快，因而液相烧结致密化速率高，烧结温度较低。液相烧结过程的速率还与液相数量、性质（粘度、表面张力等）、液相与固相的润湿情况、固相在液相中的溶解度等因素有关。影响液相烧结的因素比固相烧结更为复杂。溶解一沉淀传质的条件是：有可观的液相量，固相在液相中的溶解度大，液相能润湿固相；特点是：在颗粒的接触点溶解到平面上沉积，小晶粒溶解到大晶粒处沉积，传质的同时又是晶粒的生长过程。6.二次再结晶与晶粒生长有何异同？生产中避免二次再结晶的方法有哪些？答：相同点:（1）两者推动力均为界面两侧质点的吉布斯自由能之差；（2）进行方式都是通过界面迁移。不同点：（1）前者是个别晶粒异常生长，后者是晶粒尺寸均匀生长；（2）前者气孔被包裹到晶粒内部，后者气孔维持在晶界交汇处。生产中避免二次再结晶的方法有：（1）合理选择原料的细度，提高粉料粒度的均匀性；（2）控制温度；（3）引入添加剂。7.说明高岭石和蒙脱石的结构特点，并解释为什么蒙脱石具有膨胀性和高的阳离子交换容量，而高岭石则不具有膨胀性、阳离子交换容量也很低。答：高岭石的阳离子交换容量较小，而蒙脱石的阳离子交换容量较大。因为高岭石是1:1型结构，离子的取代很少，单网层与单网层之间以氢键相连，氢键强于范氏键，水化阳离子不易进入层间，因此阳离子交换容量较小。而蒙脱石是为2:1型结构，铝氧八面体层中大约1/3的AI3+被Mg2+取代，为了平衡多余的负电价，在结构单位层之间有其它阳离子进入，而且以水化阳离子的形式进人结构。水化阳离子和硅氧四面体中O2-离子的作用力较弱，因而,这种水化阳离子在一定条件下容易被交换出...
