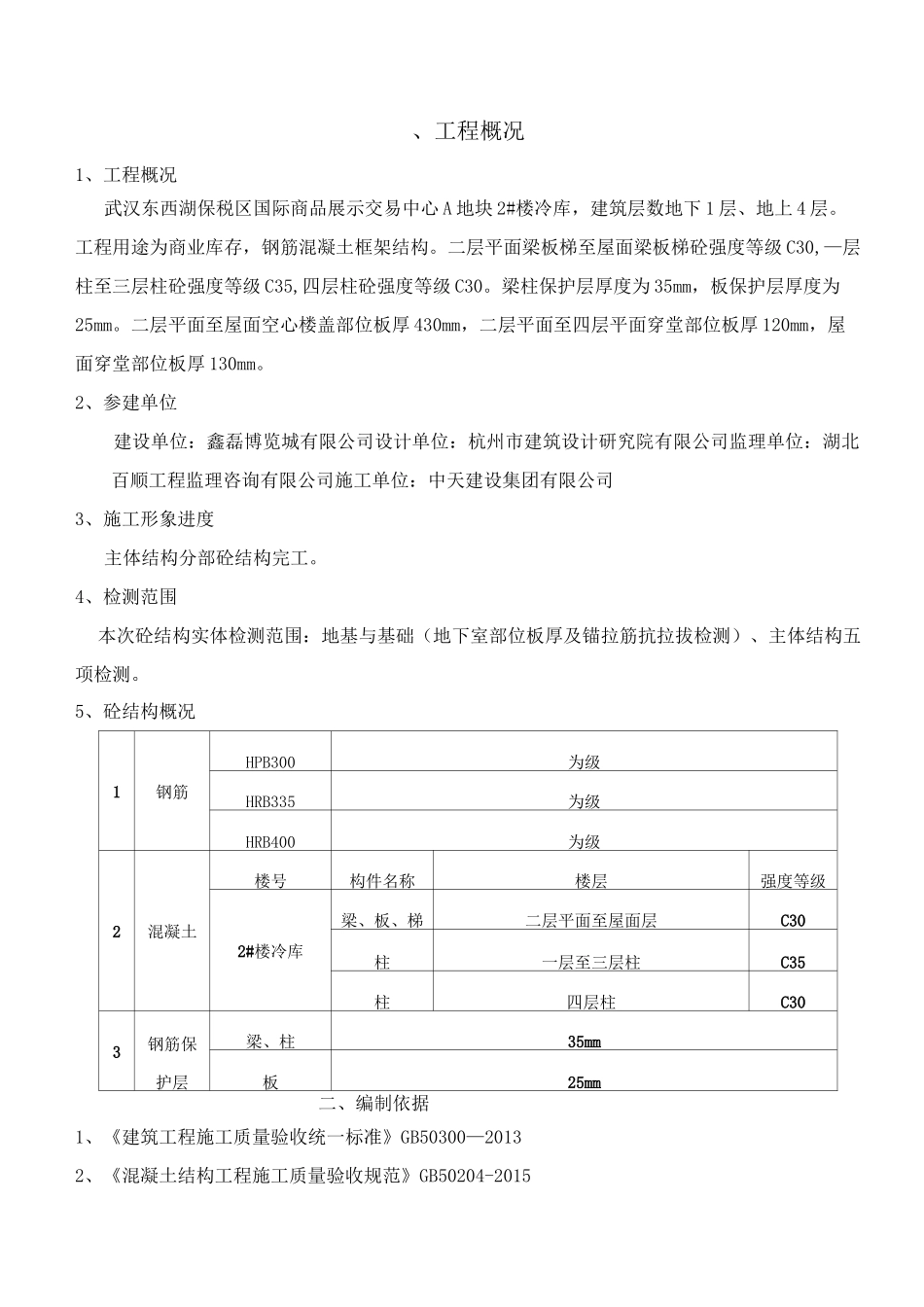

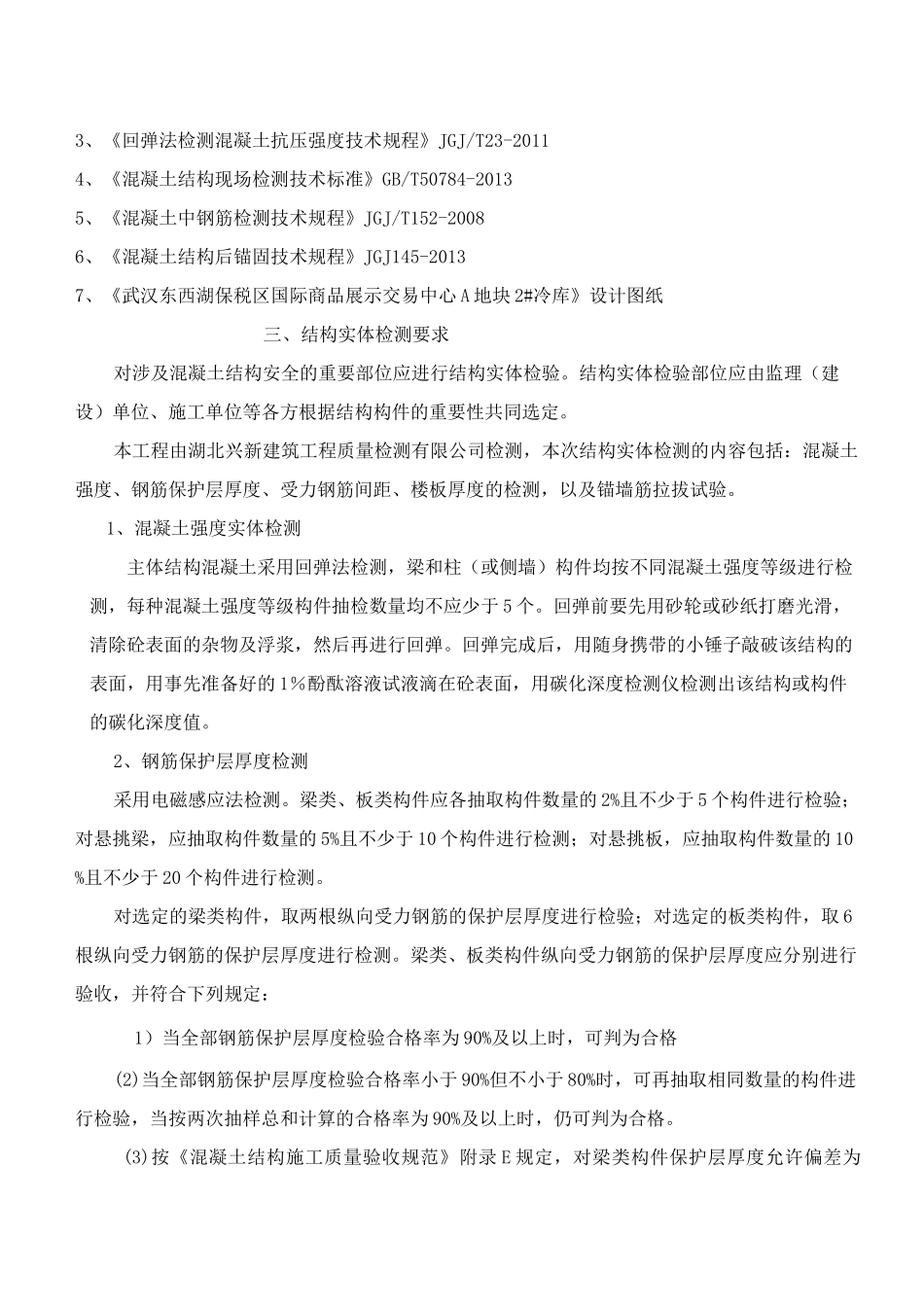

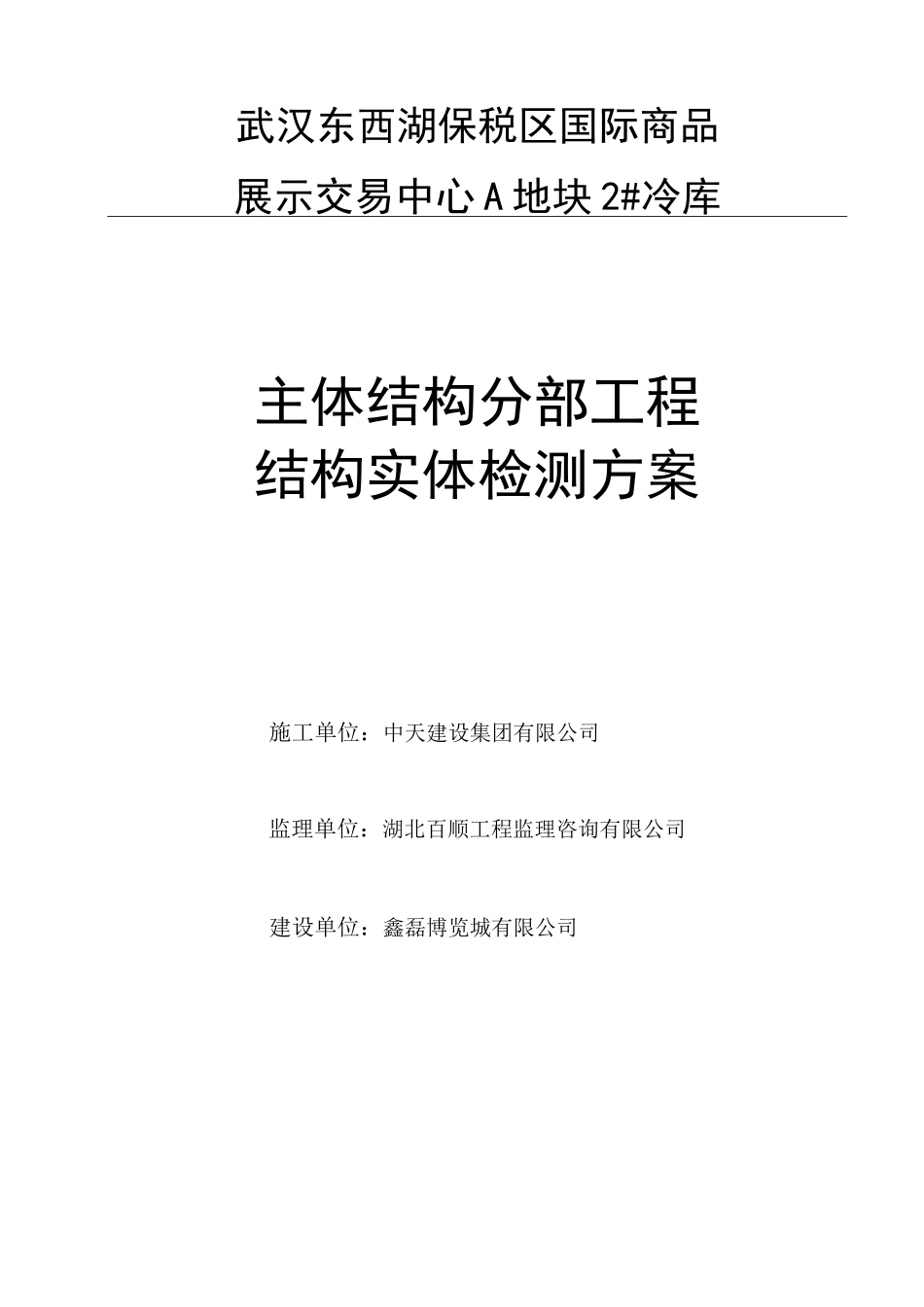

武汉东西湖保税区国际商品展示交易中心A地块2#冷库主体结构分部工程结构实体检测方案施工单位：中天建设集团有限公司监理单位：湖北百顺工程监理咨询有限公司建设单位：鑫磊博览城有限公司、工程概况1、工程概况武汉东西湖保税区国际商品展示交易中心A地块2#楼冷库，建筑层数地下1层、地上4层。工程用途为商业库存，钢筋混凝土框架结构。二层平面梁板梯至屋面梁板梯砼强度等级C30,—层柱至三层柱砼强度等级C35,四层柱砼强度等级C30。梁柱保护层厚度为35mm，板保护层厚度为25mm。二层平面至屋面空心楼盖部位板厚430mm，二层平面至四层平面穿堂部位板厚120mm，屋面穿堂部位板厚130mm。2、参建单位建设单位：鑫磊博览城有限公司设计单位：杭州市建筑设计研究院有限公司监理单位：湖北百顺工程监理咨询有限公司施工单位：中天建设集团有限公司3、施工形象进度主体结构分部砼结构完工。4、检测范围本次砼结构实体检测范围：地基与基础（地下室部位板厚及锚拉筋抗拉拔检测）、主体结构五项检测。5、砼结构概况1钢筋HPB300为级HRB335为级HRB400为级2混凝土楼号构件名称楼层强度等级2#楼冷库梁、板、梯二层平面至屋面层C30柱一层至三层柱C35柱四层柱C303钢筋保护层梁、柱35mm板25mm二、编制依据1、《建筑工程施工质量验收统一标准》GB50300—20132、《混凝土结构工程施工质量验收规范》GB50204-20153、《回弹法检测混凝土抗压强度技术规程》JGJ/T23-20114、《混凝土结构现场检测技术标准》GB/T50784-20135、《混凝土中钢筋检测技术规程》JGJ/T152-20086、《混凝土结构后锚固技术规程》JGJ145-20137、《武汉东西湖保税区国际商品展示交易中心A地块2#冷库》设计图纸三、结构实体检测要求对涉及混凝土结构安全的重要部位应进行结构实体检验。结构实体检验部位应由监理（建设）单位、施工单位等各方根据结构构件的重要性共同选定。本工程由湖北兴新建筑工程质量检测有限公司检测，本次结构实体检测的内容包括：混凝土强度、钢筋保护层厚度、受力钢筋间距、楼板厚度的检测，以及锚墙筋拉拔试验。1、混凝土强度实体检测主体结构混凝土采用回弹法检测，梁和柱（或侧墙）构件均按不同混凝土强度等级进行检测，每种混凝土强度等级构件抽检数量均不应少于5个。回弹前要先用砂轮或砂纸打磨光滑，清除砼表面的杂物及浮浆，然后再进行回弹。回弹完成后，用随身携带的小锤子敲破该结构的表面，用事先准备好的1％酚酞溶液试液滴在砼表面，用碳化深度检测仪检测出该结构或构件的碳化深度值。2、钢筋保护层厚度检测采用电磁感应法检测。梁类、板类构件应各抽取构件数量的2%且不少于5个构件进行检验；对悬挑梁，应抽取构件数量的5%且不少于10个构件进行检测；对悬挑板，应抽取构件数量的10%且不少于20个构件进行检测。对选定的梁类构件，取两根纵向受力钢筋的保护层厚度进行检验；对选定的板类构件，取6根纵向受力钢筋的保护层厚度进行检测。梁类、板类构件纵向受力钢筋的保护层厚度应分别进行验收，并符合下列规定：1）当全部钢筋保护层厚度检验合格率为90%及以上时，可判为合格(2)当全部钢筋保护层厚度检验合格率小于90%但不小于80%时，可再抽取相同数量的构件进行检验，当按两次抽样总和计算的合格率为90%及以上时，仍可判为合格。(3)按《混凝土结构施工质量验收规范》附录E规定，对梁类构件保护层厚度允许偏差为+10mm、-7mm；板类构件保护层厚度允许偏差为+8mm、-5mm3、现浇楼板厚度检测混凝土楼板厚度采用电磁感应法检测。按所检测楼层构件总数的1%且不少于3个构件进行检测，每块板检测三个点，悬挑板取距离支座0.1m处，沿宽度方向取包括中心位置在内的随机3点，其他楼板，在同一对角线上量测中间及距离两端各0.1m处取3点。混凝土构件现浇板厚度检测项目应符合下列规定：(1)当检验项目合格率为80%及以上时，可判为合格(2)当检验项目合格率小于80%但不小于70%时，可再抽取相同数量的构件进行检验，当按两次抽样总和计算的合格率为80%及以上时，仍可判为合格(3)按《混凝土结构施工质量验收规范》表8.3.2及附录F规定，楼板尺寸允许偏差：+10mm、-5mm4、钢筋间距检测采用电磁感应法检测柱纵向钢筋数量，任选...
