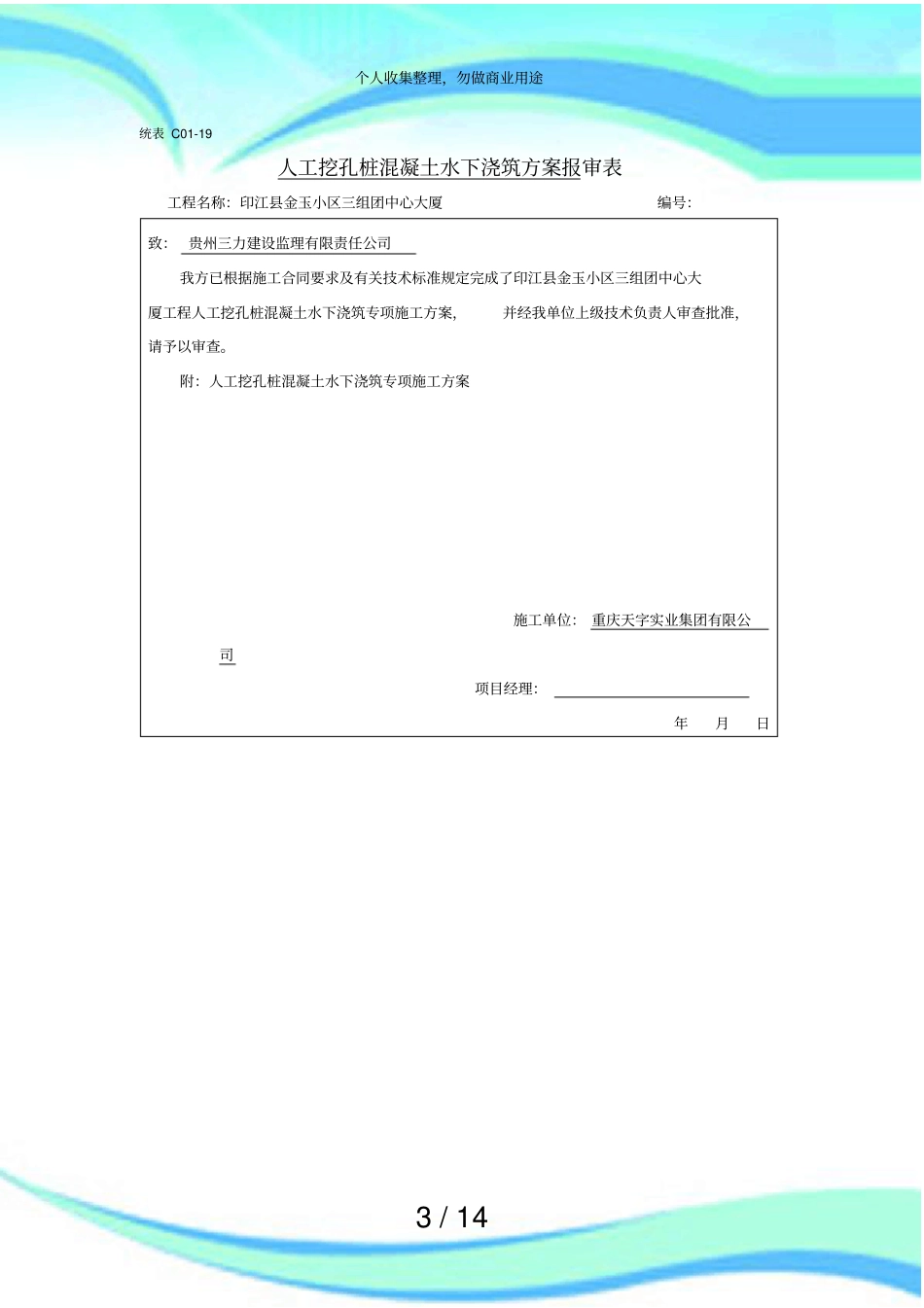

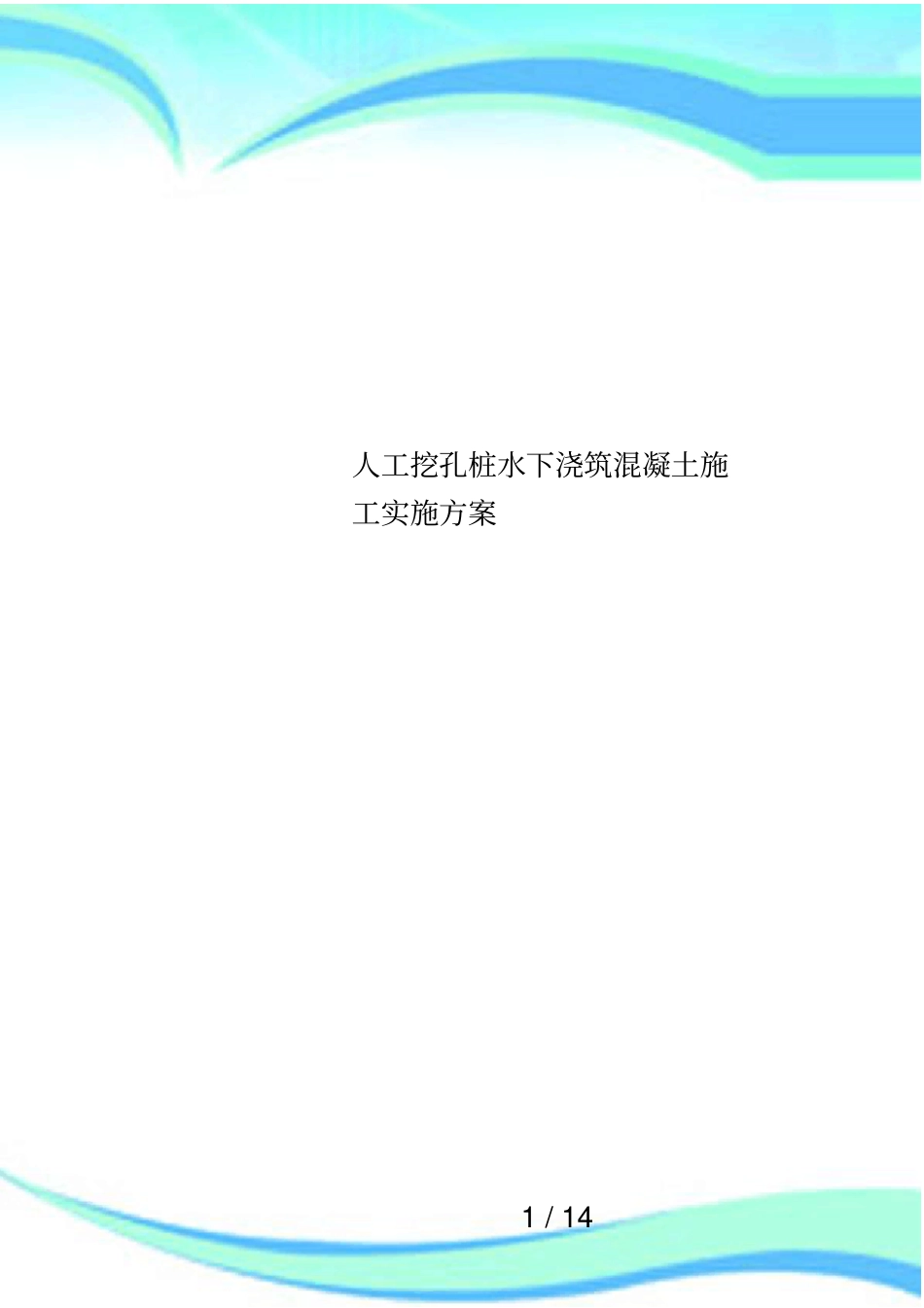

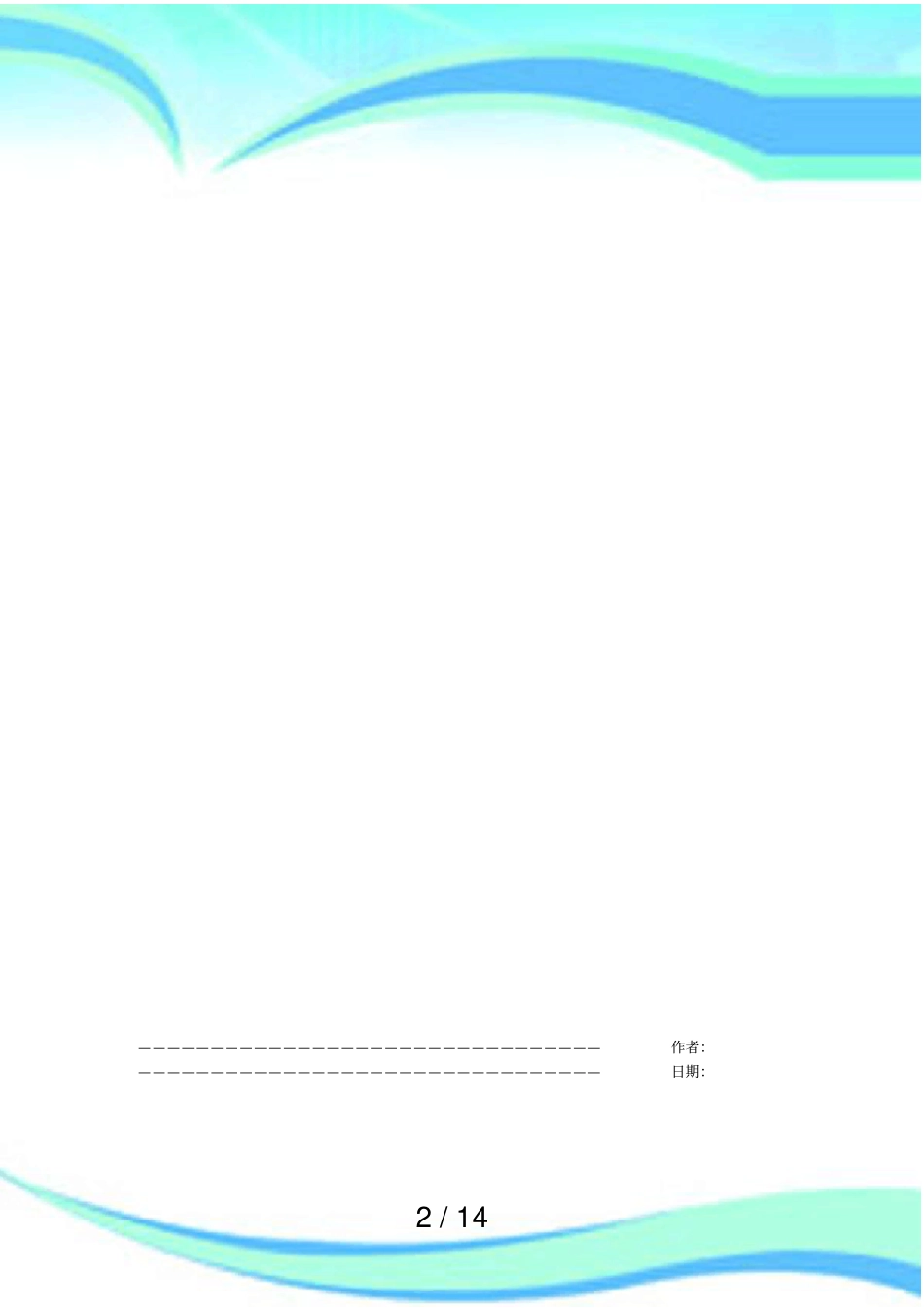

1/14人工挖孔桩水下浇筑混凝土施工实施方案2/14————————————————————————————————作者：————————————————————————————————日期：个人收集整理，勿做商业用途3/14统表C01-19人工挖孔桩混凝土水下浇筑方案报审表工程名称：印江县金玉小区三组团中心大厦编号：致：贵州三力建设监理有限责任公司我方已根据施工合同要求及有关技术标准规定完成了印江县金玉小区三组团中心大厦工程人工挖孔桩混凝土水下浇筑专项施工方案，并经我单位上级技术负责人审查批准，请予以审查。附：人工挖孔桩混凝土水下浇筑专项施工方案施工单位：重庆天字实业集团有限公司项目经理：年月日个人收集整理，勿做商业用途4/14项目监理机构审查意见：项目监理机构：专业/总监理工程师：年月日本表由施工单位填写，监理机构签认后交施工单位保存。人工挖孔桩混凝土水下浇筑专项施个人收集整理，勿做商业用途5/14工方案编制单位：重庆天字实业集团有限公司时间：2012年06月10日一、工程概况1、工程名称：印江中心大厦工程地点：印江县个人收集整理，勿做商业用途6/14建设单位：重庆创豪土地整治房屋开发有限公司印江分公司施工单位：重庆天字实业集团有限公司监理单位：贵州三力建设监理有限责任公司设计单位：贵州大学勘察设计研究院地勘单位：深圳市勘察研究院有限公司2、问题桩概况在挖孔桩施工的最后阶段，由于地下水过大及地下水位过高，导致混凝土的施工无法继续进行，并使挖孔桩的孔壁出现了轻微的垮塌现象。详细情况如下表所示：桩轴号桩号桩径桩深静水位深桩底地质情况备注11400136005200砂岩21400137005300砂岩3140014000560041500147006300砂岩有轻微塌孔，已安装钢筋笼51500137005300砂岩塔吊孔6180070004100砂岩3、处理措施为保证混凝土的质量和结构强度，设计单位、地勘单位、监理单位、施工单位以及建设单位经过详细的讨论、论证，最后确定了具体个人收集整理，勿做商业用途7/14的处理方法：混凝土的浇筑必须采用水下混凝土的浇注方式。鉴于钢筋工程已在其它施工方案中有详细的说明，这里只详细说明水下砼的施工方法二、水下混凝土的施工方法（一）、施工准备水下混凝土配合比的确定：根据设计更改通知单的要求，混凝土的强度等级提高一个等级，达到C25。配合比必须通过试验确定。（二）、水下混凝土导管浇注法的参数计算1、超压力P的计算由于桩基础是在地下水中浇筑，为保证砼能顺利通过导管下注，必须使管内砼在其底部出口的压力大于管外地下水压力（超压力P）。为此导管内的混凝土产生的压力和使管内砼流出管底的超压力P之间应满足下式：PHHCWWCC≥γγ其中：Cγ—砼拌合物容重，KN/m3；CH—导管顶部至桩孔内已浇砼面的高差，根据导管安装示意图及挖孔桩深度取CH=14.1m;Wγ—桩孔内地下水的容重，考虑水中所含砂土率，取12KN/m3;CWH—桩孔内地下水的高度，即地下水面与桩孔内已浇砼面之高差，取CWH=8.5m；p—根据砼导管浇筑作用半径≤2.5m，确定其超压力须≥75KN/m2；个人收集整理，勿做商业用途8/14则：=××=5.8121.1425γγCWWCCHH352.5KN/m2≥=p75KN/m2，考虑砼非完全流体，取折减系数5.0φ=，则=）（CWWCCHHγγφ176.25KN/m2≥=p75KN/m2，满足超压力p要求，砼导管内径（D=200mm）可满足水下砼的浇筑。2、开导管首批砼用量计算在灌注砼开导管时，漏斗、贮料罐和导管内必须贮备一定数量的砼，以保证能完全排出管内水，并使导管出口埋入至少0.8m深的流态砼中以防止导管外地下水混入砼中。AHdhVC4π21+=，其中CWWHhγγ1=，EDCHHH+=式中：V—开导管浇筑首批砼所需的用量（m3）；d—开导管内径，取0.20m；CH—首批砼要求浇灌深度（m），取0.8m;DH—管底至桩孔底的高度，取0.15m；EH—导管的埋设深度，取0.45m；A—灌注桩浇筑段的横截面面积（m2）；A=3.14*0.45*0.45=0.64m21h—桩孔内砼高度达到CH时，导管内砼柱与导管外水压平衡所需高度（m）；WH—预计浇筑砼顶面至桩孔水面的高差（m），即桩孔内地下水的深度。WH水深桩长ll=6.55.81.14==m；Wγ—桩孔内地下水的容重，考虑水中所含砂土率，取12KN/m3;个人收集整理，勿做商业...
