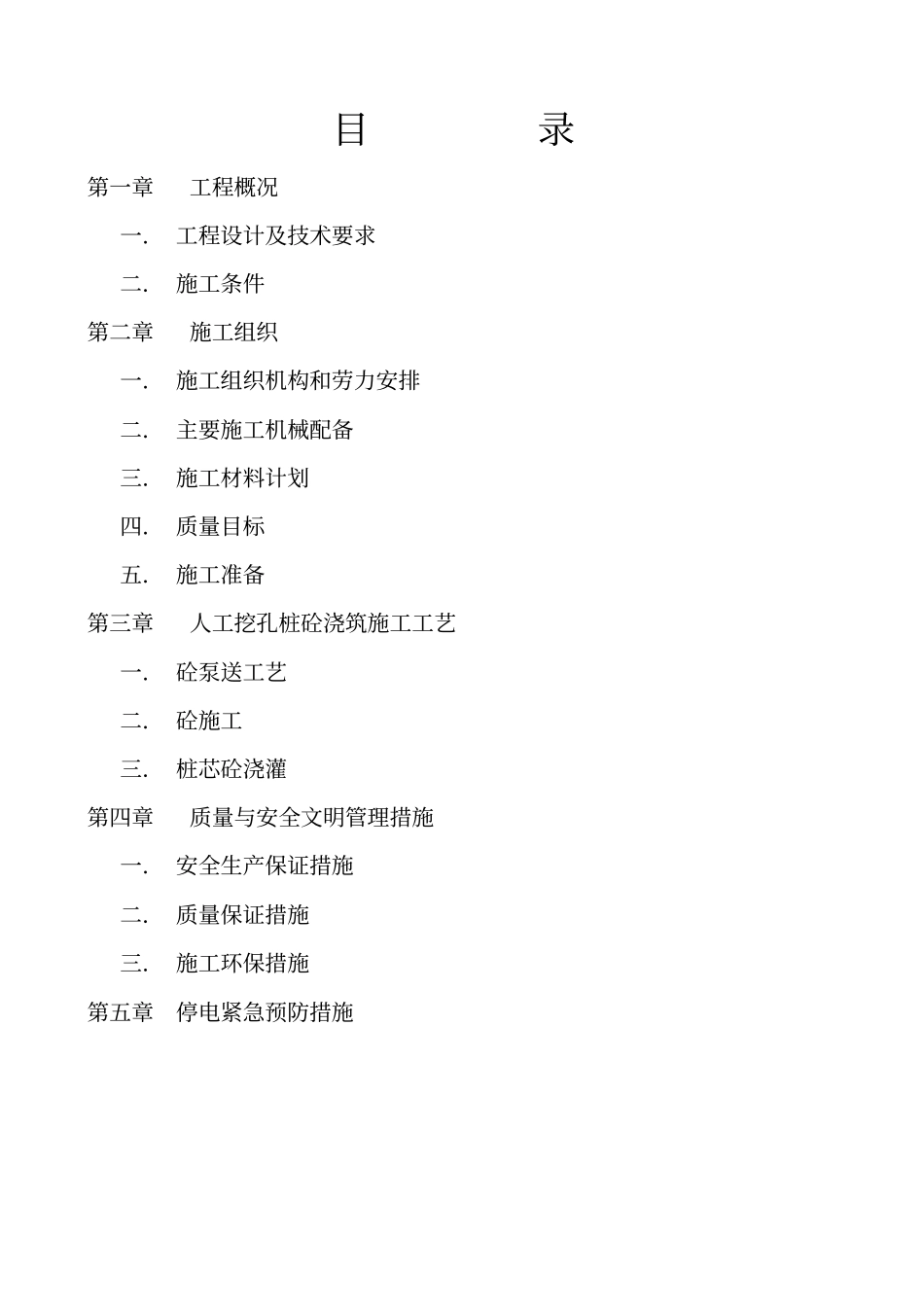

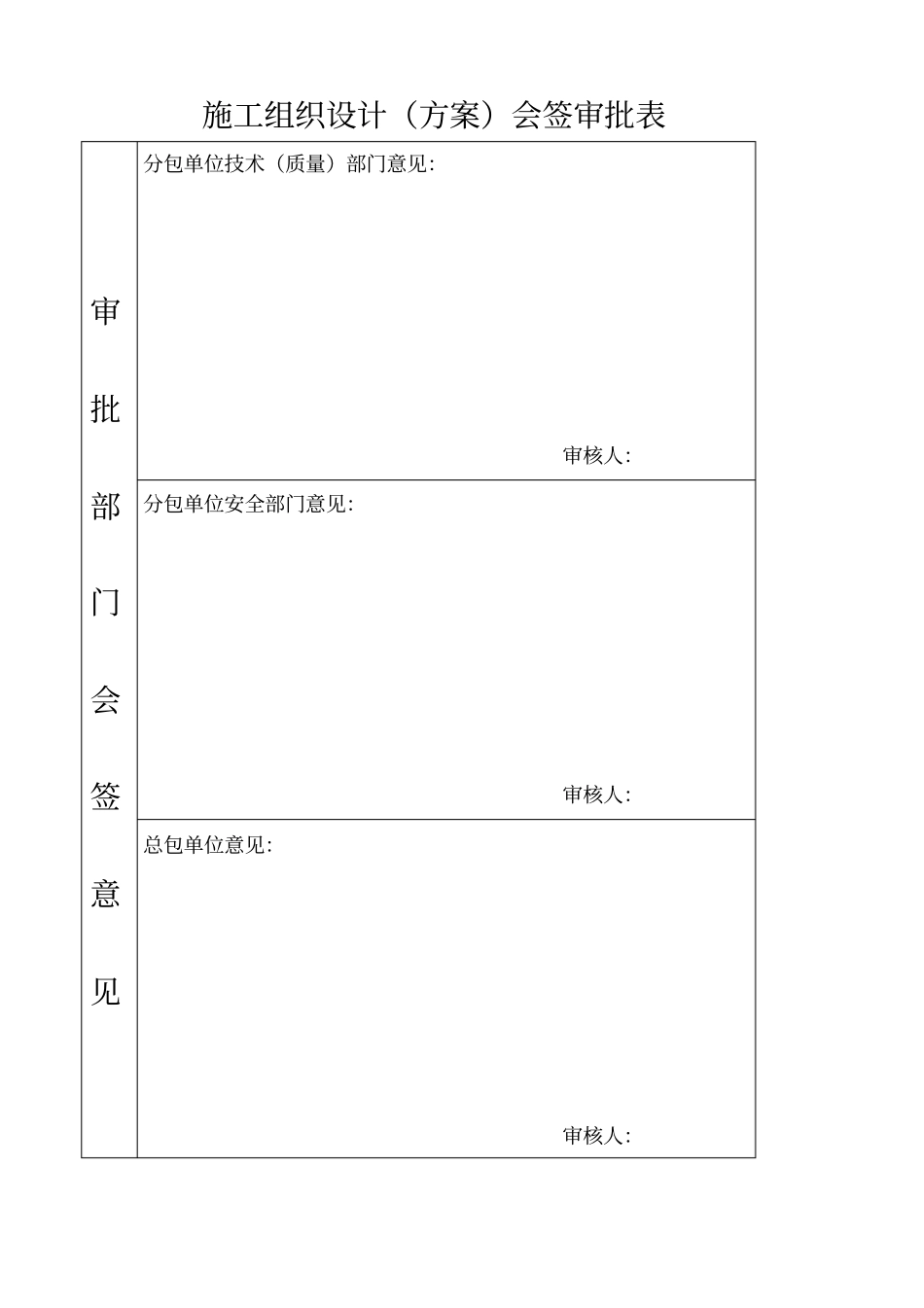

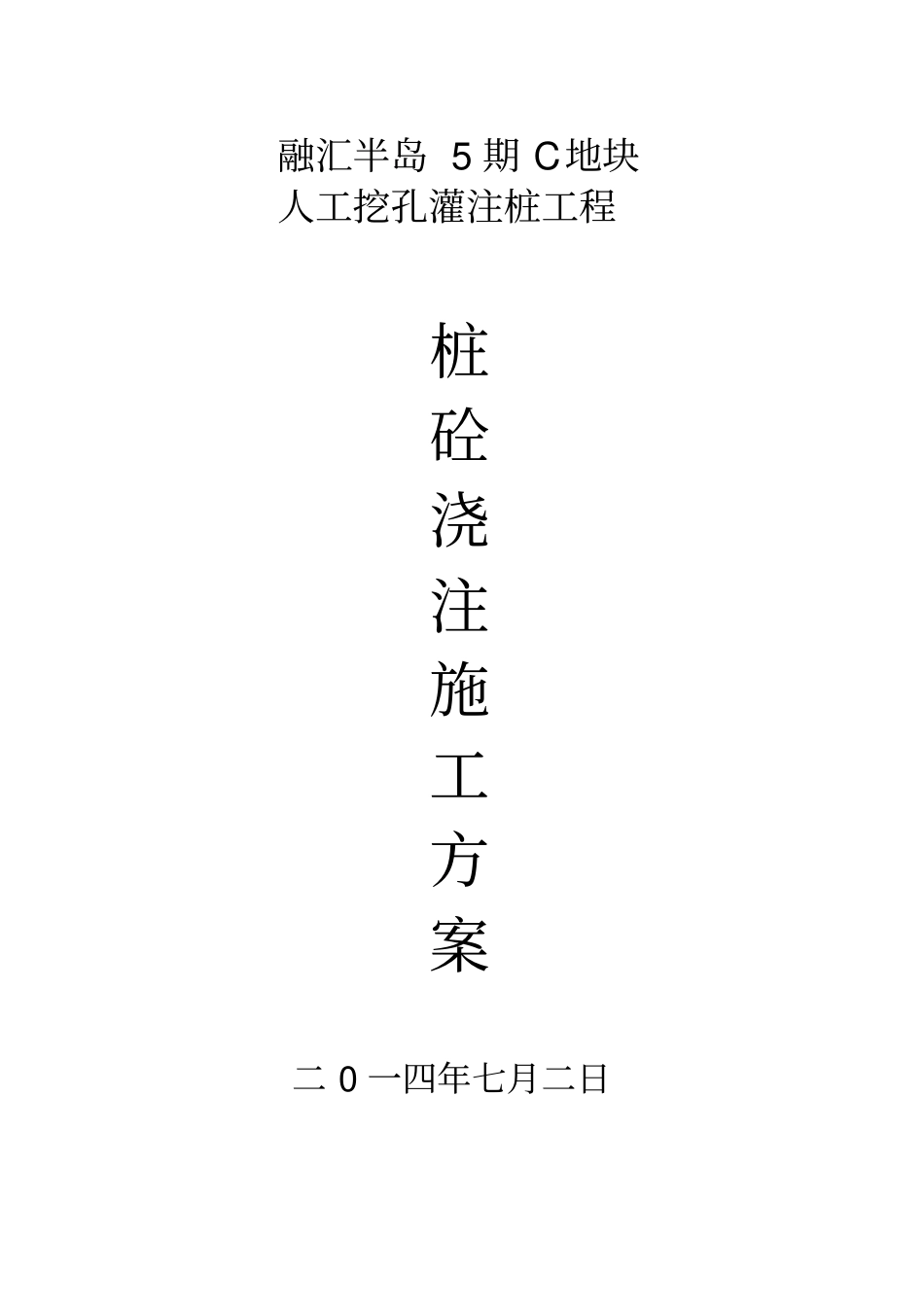

融汇半岛5期C地块人工挖孔灌注桩工程二0一四年七月二日桩砼浇注施工方案施工组织设计（方案）会签审批表审批部门会签意见分包单位技术（质量）部门意见：审核人：分包单位安全部门意见：审核人：总包单位意见：审核人：目录第一章工程概况一．工程设计及技术要求二．施工条件第二章施工组织一．施工组织机构和劳力安排二．主要施工机械配备三．施工材料计划四．质量目标五．施工准备第三章人工挖孔桩砼浇筑施工工艺一．砼泵送工艺二．砼施工三．桩芯砼浇灌第四章质量与安全文明管理措施一．安全生产保证措施二．质量保证措施三．施工环保措施第五章停电紧急预防措施第一章工程概况融汇半岛5期C地块基坑支护图纸设计抗滑桩为人工挖孔灌注桩，共计28根。桩长为13~24M，桩径为1.5M×2.5M，桩身砼强度等级为C30，采用商品砼浇注。第二章施工组织一．施工组织机构和劳动力安排该工程砼浇注时间短，技术性强、施工质量要求高。公司将组建一个具有较强的砼浇注施工队伍和管理班子，组织本工程实施，确保工程质量，安全地完成灌注桩桩身砼浇注工程。二．主要施工机械配备桩身砼采用商品砼浇注，砼输送采用37M砼泵，砼运输采用砼运输专用车，振捣采用6M长振捣棒。三．施工材料计划工程施工材料为商品砼，浇注前要做好材料需求计划，确保工程正常施工。四．质量目标根据《建筑工程施工质量验收统一标准》的有关规定，对本工程的质量目标作如下计划：1．桩基工程综合评定为合格。2．各分项工程的质量评定全部达到合格、实测合格率达100%3．桩的检测结果达到合格。五．施工准备1.材料准备：施工前确定商品混凝土数量，确保材料供应良好。2.机械准备：主要机具设备有砼输送泵车、砼搅拌运输车、空气压缩机、插入式混凝土振动器、12#～15#活扳手、电工常用工具、机械常规工具、对讲机、铁锹、铁钎等。3．作业条件及人员准备（1）编制泵送浇筑方案，确定泵车型号使用数量；配备搅拌运输车数、行走路线。布置方式、浇筑程序、布料方法。（2）浇筑砼前的各道工序，办理隐蔽工程，验收合格后办理验收手续。（3）全套砼搅拌、运输、浇筑机械设备经试车运转均处于良好工作状态，并配备足够的泵机易损零件，以便出现意外损坏时及时检修，水、电源能满足施工的需要。砼搅拌站至浇筑地点的临时道路已经修筑，能确保运输道路畅通。（4）泵送操作人员经培训、考核合格，持证上岗；对全体施工人员进行细致的技术交底。第三章人工挖孔桩砼浇筑施工工艺1.混凝土泵送工艺本工程混凝土采用泵送商品混凝土，泵送混凝土施工工艺，具有工期短，节约材料，施工质量有保证，因此得到较为广泛的应用。（1）工艺流程（2）泵管布置：根据该工程周边道路畅通、楼进深狭窄等特点，本工程桩砼浇注采用37M浇车泵进行砼输送。保证每根桩均能输送到位。（3）泵管堵塞原因分析及处理方法序号可能原因处理方法1砼料太稀或太硬严格控制坍落度2骨料尺寸太大泵送规定的骨料粒径3砂率太小提高砂率4砼料停留时间长已离析将离析砼料清除5砼料搅拌不匀充分搅拌6砼料在路上停留时间过长通过砼小票来控制，不合格砼退场2、砼施工本工程混凝土采用商品砼，混凝土浇筑均以混凝土输送泵为主。挖孔桩成孔检查钢筋笼吊装检查验收混凝土输送泵就位混凝土施工前的交底与现场施工准备签发混凝土浇灌令搅拌站送混凝土泵送混凝土及布料塌落度测试、混凝土试块试件混凝土养护混凝土浇捣结束、拆除管道及布料器、清理管道及泵车（1）浇筑前的准备工作（2）工程隐蔽、挖孔桩成孔工程的预检等相关验收项目已经完成（经监理方签认）；砼浇筑令、开盘鉴定等相关准备资料签认完毕。（3）浇筑砼的人员（包括试验、水电工、振捣工等）、机具（包括振动棒、电箱等）、冬雨季节性施工的保温覆盖材料、水、电（需要调试的必须预先调试好）等已经安排就位。（4）砼输送现场设置砼输送泵车一辆，混凝土通过泵管直接输送至作业面。作业面上挖孔桩的浇筑数量：按输送泵车泵管有效长度37m来考虑，从而确定混凝土浇筑路线。3、桩芯砼浇筑（1）桩底扩孔后应立即浇灌封底砼，封底砼厚度不小于700mm。（2）浇灌封底砼后应尽快继续浇灌桩芯砼，如因条件所限，需要延迟时，应...
