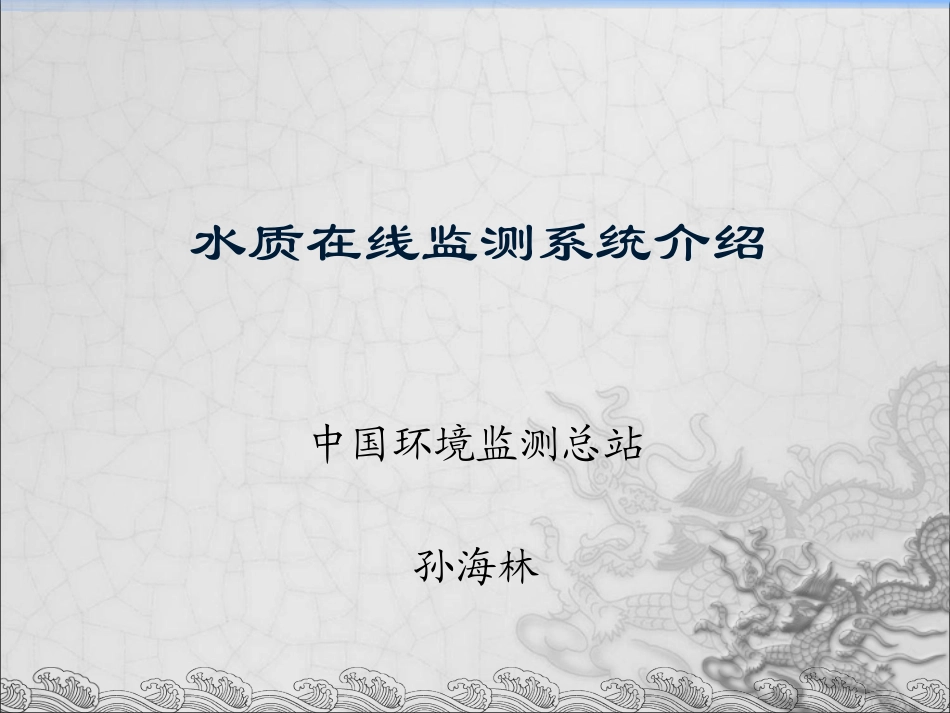

水质在线监测系统介绍中国环境监测总站孙海林水质在线监测系统的发展历程（一）初期阶段（二）发展阶段（三）网络化阶段初期阶段1、产品单一2、生产规模小3、产品质量不是很稳定4、安装量小发展阶段1、产品逐渐多样化2、产品质量逐渐稳定3、生产厂家急剧增加（三）、网络化阶段1、三级网络2、专业运营三、目前存在问题（一）产品1、产品种类需多样化2、产品功能需丰富3、产品稳定性还需加强废水在线监测系统概述一、水质在线监测系统发展二、废水在线监测系统组成三、废水在线监测设备四、数据采集、传输装置水质在线监测系统组成废水在线监测系统通常由采样设备、废水在线监测仪器、数据采集设备、数据传输设备、通讯设备和终端接收设备组成。数据采集设备数据传输设备终端接收设备氨氮分析仪TOC分析仪pH计流量计…COD分析仪采样系统排污口图1废水在线监测系统组成示意图水质自动在线监测设备水质在线监测设备主要是对污染源排污状况进行分析测试。•地表水自动在线监测系统主要测定项目有水温、pH、溶解氧（DO）、电导率、浊度、高锰酸盐指数、氨氮和总有机碳（TOC）等。•废水在线监测设备通常由COD自动在线监测仪、氨氮自动在线监测仪、TOC自动在线监测仪、总磷自动在线监测仪、总氮自动在线监测仪、pH计、电导率仪、UV仪、流量计等组成。数据采集装置主要是对各种监测设备测量的数据进行采集、存储及处理，它不仅具有黑匣子功能，同时还能够对排污单位环保设备的运行状况进行自动监测，并将有关的数据存储和输出。数据传输设备对采集的各种监测数据传输至环保系统，目前，有多种传输方式：电话线方式、GPRS方式、GSM短消息方式、局域网方式、无线电台方式等等。COD自动在线监测仪•化学需氧量•化学需氧量测定的标准方法•COD自动在线监测仪化学需氧量化学需氧量（COD），是指在强酸并加热条件下，用重铬酸钾作为氧化剂处理水样时所消耗氧化剂的量，用氧的mg/L来表示。化学需氧量反映了水中受还原性物质污染的程度，其值越小说明由有机物引起的污染越轻，水中还原性物质包括有机物、亚硝酸盐、亚铁盐、硫化物等。水被有机物污染是很普遍的，因此，化学需氧量也作为有机物含量的指标之一，但只能反映被氧化的有机物污染，不能反映多环芳烃、PCB等的污染状况。CODCr是我国实施排放总量控制的指标之一。化学需氧量测定的标准方法1、重铬酸钾法在酸性溶液中，用一定量的重铬酸钾氧化水样中还原性物质，过量的重铬酸钾以亚铁灵作指示剂，用硫酸亚铁铵溶液回滴。根据硫酸亚铁铵的用量计算出水样中还原性物质消耗氧的量。仪器：①回流装置：带250ml锥形瓶全玻璃回流装置；②加热装置：变阻电炉；③50ml酸式滴定管。化学需氧量测定的标准方法2、库仑法水样以重铬酸钾为氧化剂，在10.2mol/L硫酸介质中回流氧化后，过量的重铬酸钾用电解产生的亚铁离子作为库仑滴定。根据电解产生亚铁离子所消耗的电量，按照法拉第定律进行计算。仪器：①化学需氧量测定仪；②滴定池：150ml锥形瓶；③电极：发生电极面积为780mm2铂片；④电磁搅拌器、搅拌子；⑤回流装置：带磨口150ml锥形瓶的回流装置；⑥电炉（300w）；⑦定时钟。3、快速密闭催化消解法本方法在经典重铬酸钾-硫酸消解体系中加入催化剂硫酸铝钾和钼酸铵。同时密封消解过程是加压下进行的，因此大大缩短了消解时间。消解后测定化学需氧量的方法可以采用滴定法，也可采用光度法。仪器：①具密封塞的加热管：50ml；②锥形瓶：150ml；③25ml酸式滴定管（或分光光度计）；④恒温定时加热装置。COD自动在线监测仪分类：COD自动在线监测仪根据氧化方式的不同，可以将水质COD自动在线监测仪器分为两大类，即采用重铬酸钾氧化方式，和采用非重铬酸钾氧化方式。1、重铬酸钾氧化方式•重铬酸钾消解-光度测量法•重铬酸钾消解-库仑滴定法•重铬酸钾消解-氧化还原滴定法•重铬酸钾消解-光度测量法水样进入仪器的反应室后，加入过量的重铬酸钾标液，用浓硫酸酸化后，在165℃条件下回流30min（或催化消解，或采用微波快速消解15min），反应结束后，用光度法测量剩余的Cr（Ⅵ）（600nm）或反应生成的Cr（Ⅲ）（440nm）。•重铬酸钾消解-库仑滴定法水样进...
