企业标准轨道交通用直流电压1500V阻燃电力电缆结构示意图VIP免费

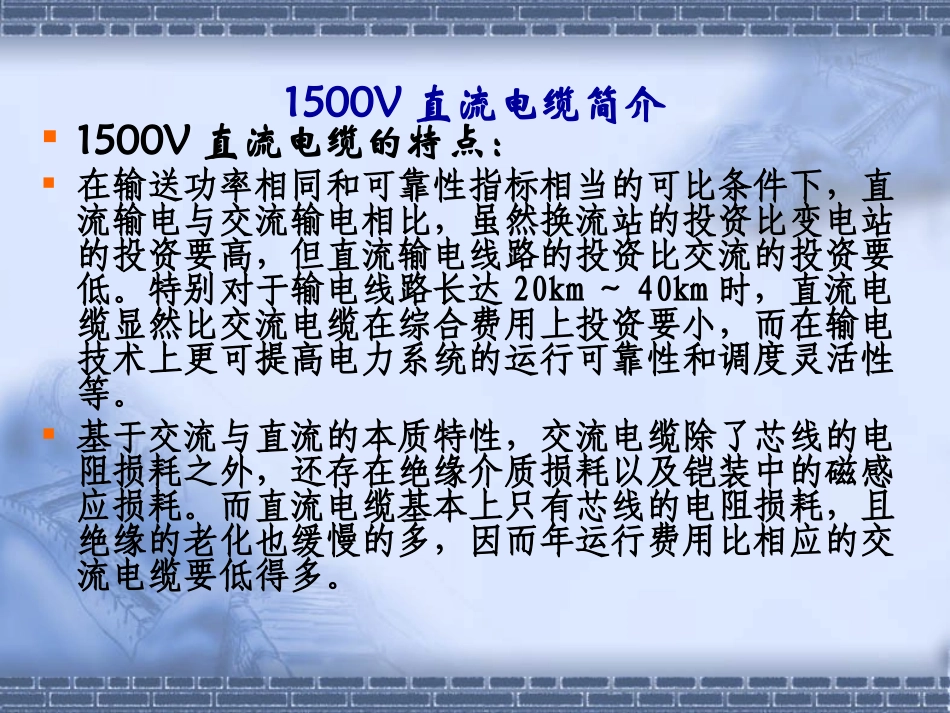

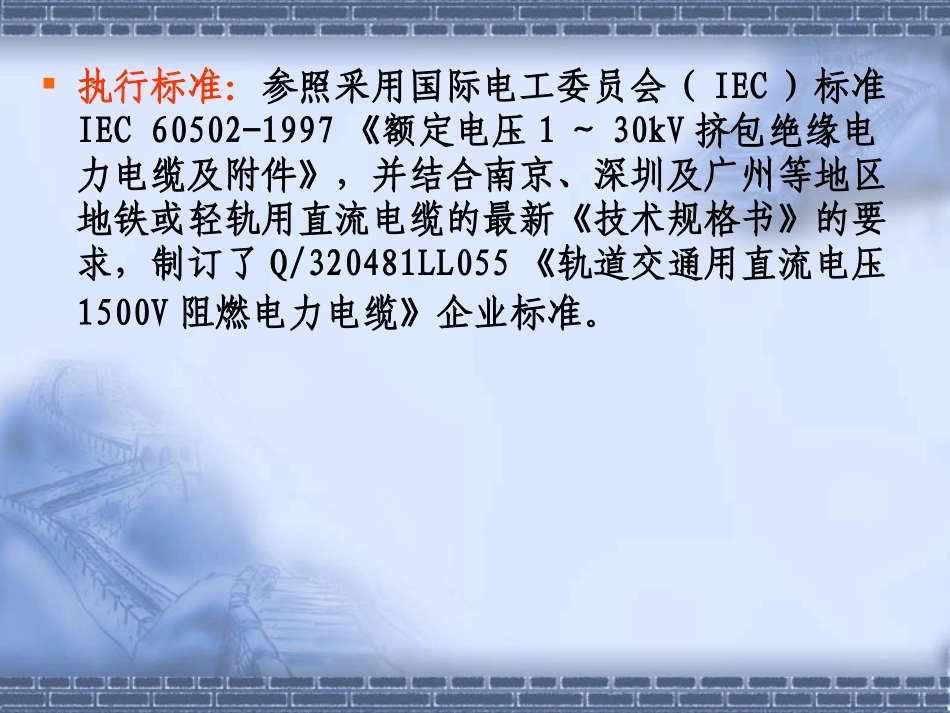

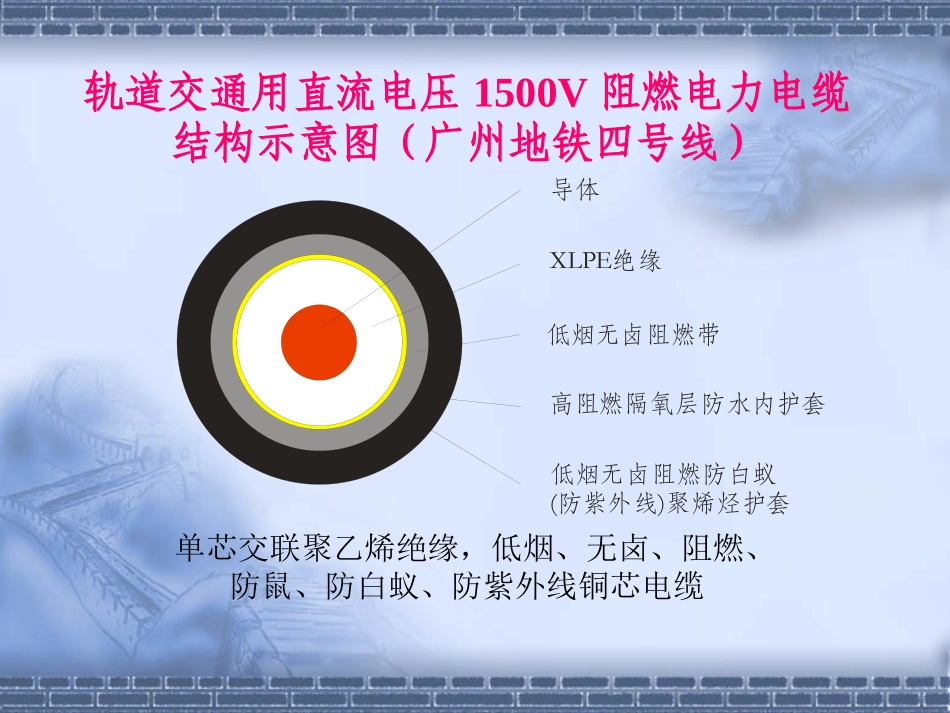

1500V直流电缆简介1500V直流电缆的特点：在输送功率相同和可靠性指标相当的可比条件下，直流输电与交流输电相比，虽然换流站的投资比变电站的投资要高，但直流输电线路的投资比交流的投资要低。特别对于输电线路长达20km～40km时，直流电缆显然比交流电缆在综合费用上投资要小，而在输电技术上更可提高电力系统的运行可靠性和调度灵活性等。基于交流与直流的本质特性，交流电缆除了芯线的电阻损耗之外，还存在绝缘介质损耗以及铠装中的磁感应损耗。而直流电缆基本上只有芯线的电阻损耗，且绝缘的老化也缓慢的多，因而年运行费用比相应的交流电缆要低得多。执行标准：参照采用国际电工委员会（IEC）标准IEC60502-1997《额定电压1～30kV挤包绝缘电力电缆及附件》，并结合南京、深圳及广州等地区地铁或轻轨用直流电缆的最新《技术规格书》的要求，制订了Q/320481LL055《轨道交通用直流电压1500V阻燃电力电缆》企业标准。轨道交通用直流电压1500V阻燃电力电缆结构示意图（广州地铁四号线）单芯交联聚乙烯绝缘，低烟、无卤、阻燃、防鼠、防白蚁、防紫外线铜芯电缆导体XLPE绝缘高阻燃隔氧层防水内护套低烟无卤阻燃带低烟无卤阻燃防白蚁(防紫外线)聚烯烃护套单芯乙丙橡胶绝缘，低烟、无卤、阻燃、防鼠、防白蚁、防紫外线铜芯电缆导体乙丙橡胶绝缘高阻燃隔氧层防水内护套低烟无卤阻燃防白蚁(防紫外线)聚烯烃护套低烟无卤阻燃带隔离带主要技术指标1、导体直流电阻符合GB/T3956的规定要求。2、电缆燃烧时的阻燃性能符合GB/T18380.3规定的A类成束电缆垂直燃烧试验。3、电缆燃烧时低烟性能能满足在GB/T17651.2规定的试验条件下，烟密度最小60%的规定。4、低烟、无卤、阻燃电缆燃烧时逸出气体的pH值和导电率测试按GB/T17650.2-98规定，PH值不小于5，导电率不大于6µs/mm；5、电缆的无卤性能满足在IEC754-1(1994)规定的试验条件下，燃烧时产生的卤酸气体逸出量不大于4mg/g。6、电缆防水、防潮性能满足以下要求：电缆样品在水中浸泡120小时后，去除绝缘层外面的复合层后，用肉眼观察，绝缘层外表面是干燥的。7、绝缘电阻试验：90℃时，绝缘电阻常数Ki不小于3.67MΩ.km。8、交流电压试验：施加6.5kV交流试验电压5min，电缆应不发生击穿。9、4小时交流高电压试验：施加试验电压7.2kV，并保持4小时，电缆应不击穿。10、外护套耐候试验(仅适用于防紫外线要求(FZ型)的电缆)试验按GB14049的规定进行，试样经42天老化后，护套的抗张强度和伸长率的变化率不应超过±30％的范围，经21天老化后的试样与经42天老化后的试样对比，抗张强度和伸长率的变化率应不超过±15％的范围。11、电缆防白蚁试验（仅适用于有防白蚁性能(FY型)要求的电缆）按GB/T2951.38《电线电缆白蚁试验方法》的规定要求进行。FS/FZ/FY-DDZA-TZYJV-1500V导体（绞合紧压结构）交联聚乙烯绝缘低烟无卤阻燃带防水层铜带铠装层低烟低卤阻燃护套防紫外线、防白蚁()FS/FZ/FY-DDZA-TZEVR-1500V导体（绞合紧压结构）乙丙绝缘低烟无卤阻燃带防水层铜带铠装层低烟低卤阻燃护套防紫外线、防白蚁()
