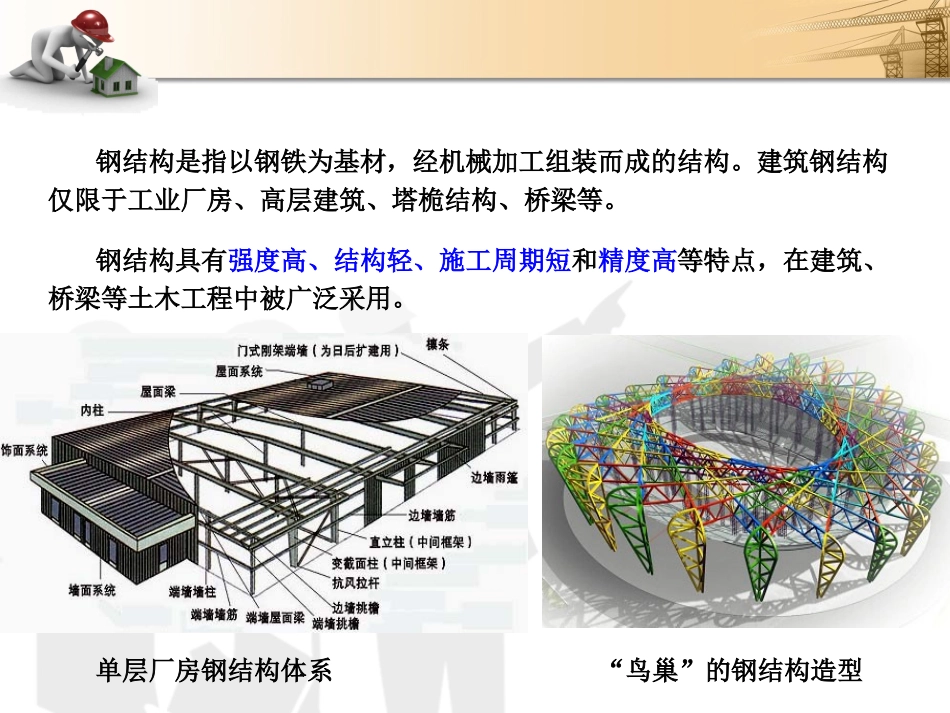

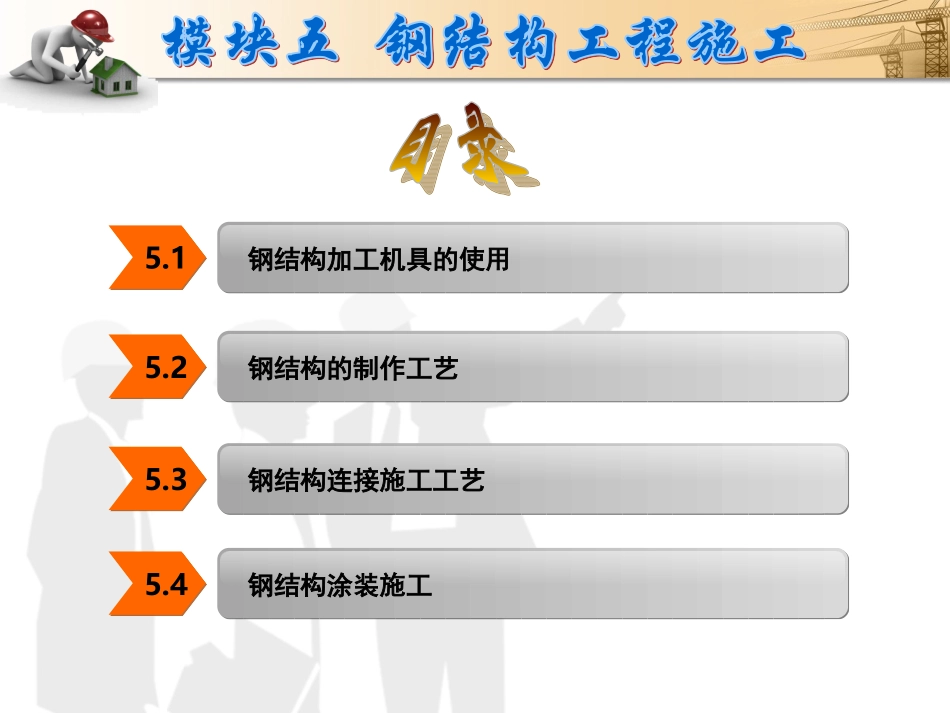

5.15.1钢结构加工机具的使用5.25.2钢结构的制作工艺5.35.3钢结构连接施工工艺5.45.4钢结构涂装施工钢结构是指以钢铁为基材，经机械加工组装而成的结构。建筑钢结构仅限于工业厂房、高层建筑、塔桅结构、桥梁等。钢结构具有强度高、结构轻、施工周期短和精度高等特点，在建筑、桥梁等土木工程中被广泛采用。单层厂房钢结构体系“鸟巢”的钢结构造型用作钢结构的钢材有钢板、钢带、型钢(工字钢、槽钢、角钢)、钢管和钢铸件等。钢带工字钢钢板槽钢及角钢钢管钢结构构件制作一般在工厂进行，包括放样、号料、切割下料、边缘加工、弯卷成型、折边、矫正和防腐与涂饰等工艺过程。箱型柱吊车梁钢管柱钢桁架格构式管柱H型钢C型钢Z型钢蜂窝梁钢楼承板彩色压型钢板自然通风器预埋锚栓5.1.1测量、画线工具（1）钢卷尺（6）样冲（5）划规与地规（3）卡钳（4）划针（2）直角尺5.1.1测量、画线工具卡钳5.1.1测量、画线工具划针示意图5.1.1测量、画线工具划规示意图1—弧片；2—制动螺栓；3—淬火处5.1.1测量、画线工具样冲5.1.2切割、切削机具（1）半自动切割机半自动切割机1—气割小车；2—轨道；3—切割嘴5.1.2切割、切削机具（2）风动砂轮机风动砂轮机5.1.2切割、切削机具（3）电动砂轮机手提式电动砂轮机1—罩壳；2—砂轮；3—长端盖；4—电动机；5—开关；6—手把5.1.2切割、切削机具（4）风铲风铲5.1.2切割、切削机具（5）砂轮锯砂轮锯1—切割动力头；2—中心调整机构；3—底座；4—可转夹钳5.1.2切割、切削机具（6）龙门剪板机龙门剪板机5.1.2切割、切削机具（7）联合冲剪机QA34-25型联合冲剪机5.1.2切割、切削机具（8）锉刀锉刀种类5.1.2切割、切削机具（9）凿子凿子（单位：mm）1—切削刃；2—切削部分；3—斜面；4—柄；5—头5.1.2切割、切削机具（10）型锤几种常见型锤5.1.3其他机具其他机具主要包括钢尺、游标卡尺、手锯、锤、自动气体切割机、等离子切割机、铣边机、矫正机、数据冲床、冲剪机等。根据产品施工详图或零、部件图样要求的形状和尺寸，按1:1的比例把产品或零、部件的实体画在放样台或平板上，求取实长并制成样板的过程。放样对复杂的壳体零、部件，还需作图展开。有条件时应采用计算机辅助设计。号料根据样板在钢材上画出构件的实样，并打上各种加工记号，为钢材的切割下料作准备。工人在号料1.放样、好料5.2.1放样和号料样板号料1—样杆；2—角钢；3—划针；4—样板切割是将放样和号料的零件形状从原材料上进行下料分离。常用的切割方法有：气割、机械剪切和等离子切割三种方法。1气割下料利用氧气与可燃气体混合产生的预热火焰加热金属表面达到燃烧温度并使金属发生剧烈的氧化，放出大量的热促使下层金属也自行燃烧，同时通以高压氧气射流，将氧化物吹除而形成一条狭小而整齐的割缝。气割法有手动气割、半自动气割和自动气割。手动气割割缝宽度为4mm，自动气割割缝宽度为3mm。1.切割气割法设备灵活、费用低廉、精度高，能切割各种厚度的钢材，尤其是带曲线的零件或厚钢板，是目前使用最广泛的切割方法。气割下料CNC电脑切割生产线直线气割机2机械剪切下料通过冲剪、切削、磨擦等机械来实现。⑴冲剪切割：当钢板厚度≯12cm时，采用剪板机、联合冲剪机切割钢材，速度快、效率高，但切口略粗糙。⑵切削切割：采用弓锯床、带锯机等切削钢材，精度较好。⑶磨擦切割：采用磨擦锯床、砂轮切割机等切割钢材，速度快、但切口不够光洁、噪声大。液压联合冲剪机锯床利用高温高速的等离子焰流将切口处金属及其氧化物熔化并吹掉来完成切割，能切割任何金属，特别是熔点较高的不锈钢及有色金属铝、铜等。3等离子切割下料等离子切割机数控等离子切割机3.矫正钢材在存放、运输、吊运和加工成型过程中会变形,必须对不符合技术标准的钢材、构件进行矫正。钢结构的矫正，是通过外力或加热作用迫使钢材反变形，使钢材或构件达到技术标准要求的平直或几何形状。矫正的方法：火焰矫正(亦称热矫正)、机械矫正和手工矫正(亦称冷矫正)。板材矫正机H型钢翼缘矫正机钢管矫直机利用火焰对钢材进行局部加热，被加热处理的金属由于膨胀受阻而产生压缩塑性变形，使较长的金属纤维冷却后缩短而完成的。...
