系统功能分析(TRIZ)VIP免费

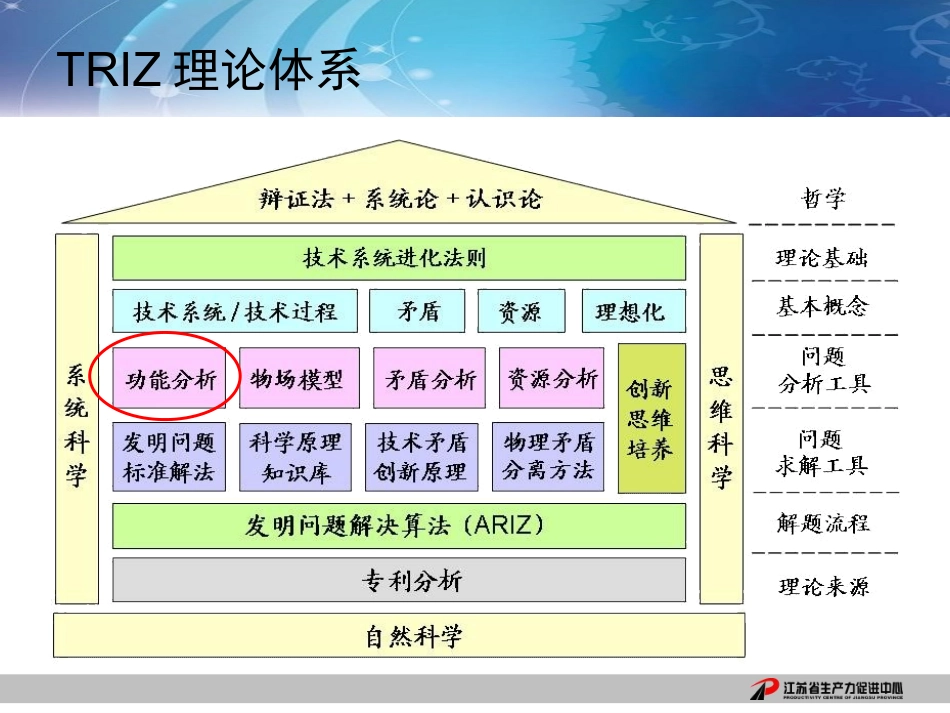

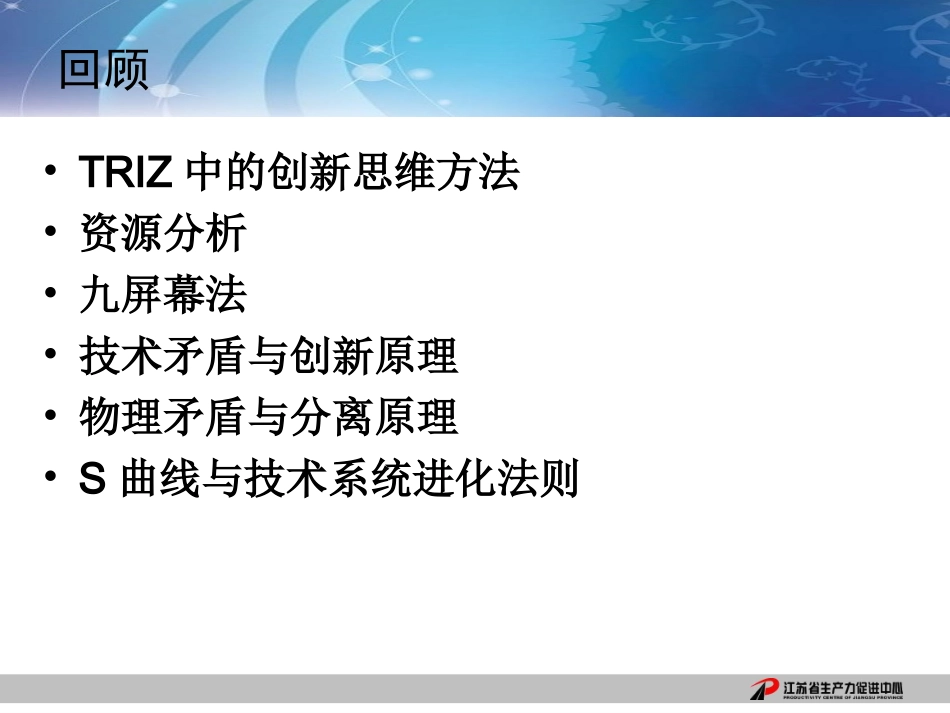

系统功能分析主讲人回顾•TRIZ中的创新思维方法•资源分析•九屏幕法•技术矛盾与创新原理•物理矛盾与分离原理•S曲线与技术系统进化法则TRIZ理论体系TRIZ解题模式试错分析定义TRIZ工具类比评估待解决的研发问题TRIZ问题模型解决方案模型最终解决方案TRIZ解题流程及创新工具分析问题(A)（1阶段）因果分析系统功能分析资源分析S曲线分析多屏幕分析定义问题(D)（2阶段）理想化/最终理想解技术矛盾物理矛盾物场模型功能化模型解决问题(S)（3阶段）40创新原理4大分离原理76个标准解系统科学效应库ARIZ（发明问题解决算法）技术系统进化趋势系统裁剪设计评估方案(V)（4阶段）PUGH矩阵专利引用分析TRIZ四类问题模型问题模型工具解决方案模型技术矛盾矛盾矩阵创新原理物理矛盾分离原理创新原理功能化模型科学效应知识库知识库中的方案物场模型标准解系统对应标准解主要内容一、系统功能分析的意义二、功能定义三、功能分析四、系统裁剪“功能”概念的提出•19世纪40年代，美国通用电气的工程师迈尔斯首先提出功能的概念，并把它作为工程研究的核心问题，他认为，顾客买的不是产品本身，而是产品的功能。•功能是产品存在的目的，可能涉及产品的多个方面。•在设计科学的研究过程中，人们逐渐认识到产品设计往往中工作原理构思的关键，是满足产品的功能要求。“功能”概念的提出现代产品设计产品规划产品功能原理设计技术设计施工设计从产品规划到产品功能原理设计是这一过程中最为关键的一步。系统功能分析系统功能分析的意义工具对象工程问题功能最终理想解40个创新原理CAI效应知识库标准解ARIZ进化模式解决问题是系统进化的动力资源利用免费的资源，闲置的资源技术系统的功能分析是正确定义问题的前提•系统功能分析系统功能分析是技术系统抽象的“功能”角度来分析系统，分析系统执行或完成其功能的状态。系统功能分析的定义用户需求的是产品的功能，功能是产品的本质，而产品的具体内容只是功能的实现形式。功能分析应用范围•开发新技术开发新技术系统时，首先需确定系统完成或实现的主要功能，然后将主要功能分解为子功能，即功能分解。•改进已有技术系统改进已有技术系统时，是理清技术系统的主要功能以及其辅助功能，以便理解系统，找出系统的问题所在。系统分析应用范围工程问题22已有系统的改进功能（组件）分析功能分析功能评价功能替代功能优化组件价值评价系统裁剪法11新系统的设计1.功能定义2.功能分类3.功能整理2.关系矩阵3.功能模型1.组件模型功能元系统改进方案系统功能分析的作用1.明确发明对象的功能◆功能分析的最主要目的就是要搞清发明事物所应具有的全部功能。例如电冰箱，它应具备的两项基本功能是保鲜和制冷。2.为创造方案提供依据◆有了明确的各级功能目标，可以为方案的创造或发明设想指明具体的方向。◆发明者必须具有“方法是为目标服务”的清醒认识。3.充分掌握各项功能之间的相互关系◆功能分析的另一个重要作用就是要充分明确和掌握发明对象中内含的各项功能之间的逻辑关系，功能之间的相互影响。4.扩大方案创造的设计思路◆以功能分析为核心进行方案的设计，能够有效地拓宽思路，构思出价值更高、效果更好的方案来。◆不以结构要素为思考点，而是从事物所应具有的功能为思考点。主要内容•一、系统功能分析的意义•二、功能定义•三、功能分析•四、系统裁剪•功能（功能（FunctionFunction））是使产品能够工作或使其能够被出售的特性。功能定义生产者干什么的？顾客为什么购买？功能功能调节温度采光通风•就是指对分析对象及其组成部分所应具有的各种功能，用简明、准确的语言进行描述。功能描述录音笔灯泡录放声音提供光源•功能=工作+对象（V+O）例如：电线的功能=传输电流功能描述的原则房子的功能=保持温度•功能受体至少要有一个参数受到影响，发生改变。例如：传输电流意味着电流位置的改变。功能描述的原则保持温度意味着温度高低的保持。•禁止使用“不”替代否定动词。例如：不能说“陶瓷不能传导电流”，而要说“陶瓷阻碍电流”；不能说“河堤缺口不能阻止河水”，而要说“河堤缺口引导河水”。•...
