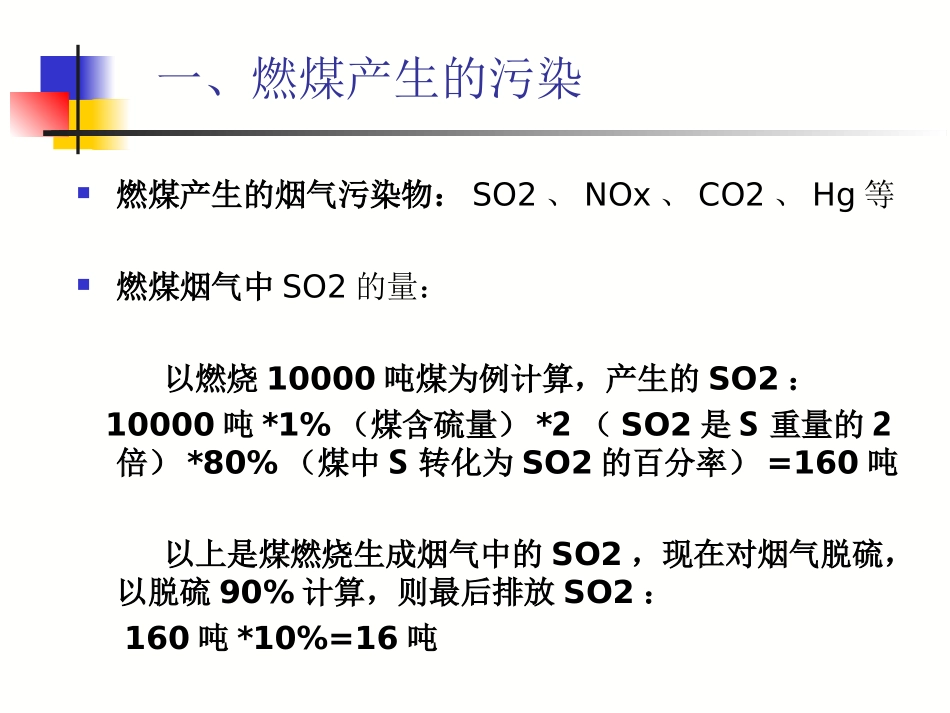

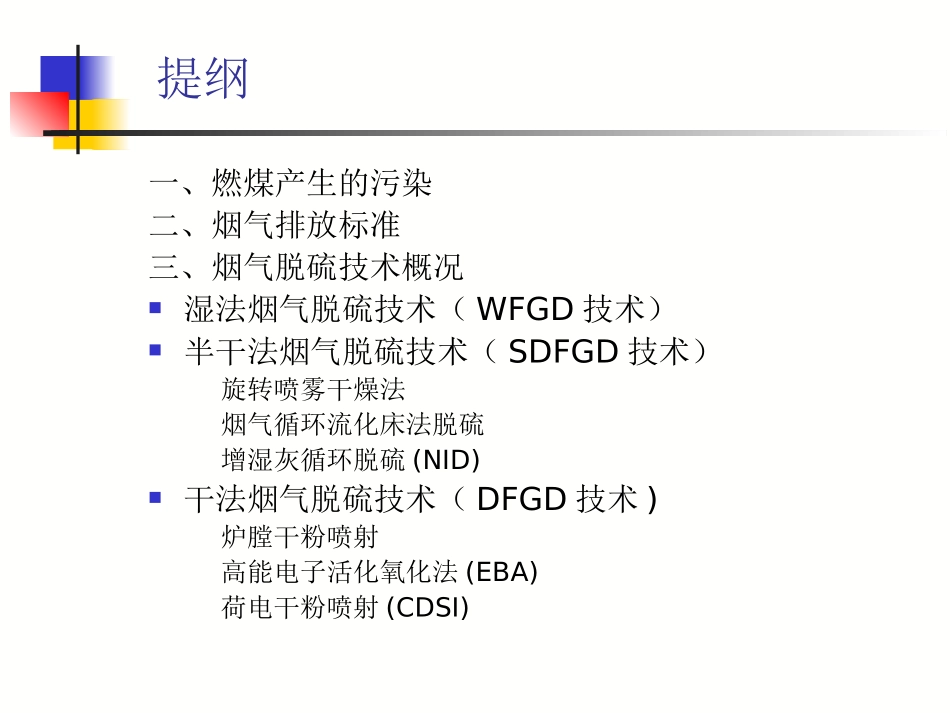

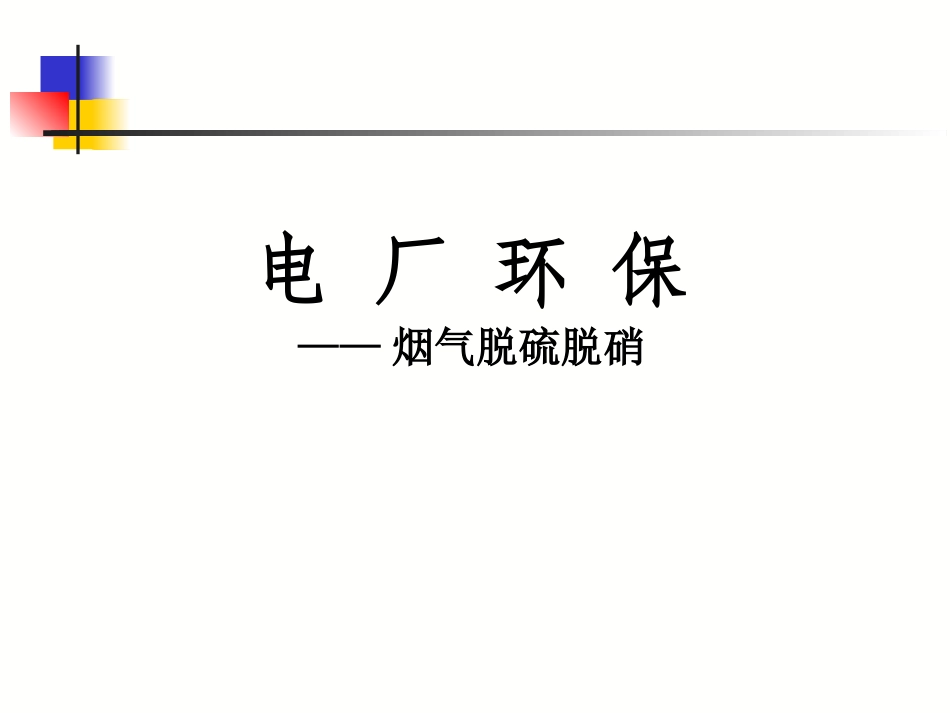

电厂环保——烟气脱硫脱硝提纲一、燃煤产生的污染二、烟气排放标准三、烟气脱硫技术概况湿法烟气脱硫技术（WFGD技术）半干法烟气脱硫技术（SDFGD技术）旋转喷雾干燥法烟气循环流化床法脱硫增湿灰循环脱硫(NID)干法烟气脱硫技术（DFGD技术)炉膛干粉喷射高能电子活化氧化法(EBA)荷电干粉喷射(CDSI)一、燃煤产生的污染燃煤产生的烟气污染物：SO2、NOx、CO2、Hg等燃煤烟气中SO2的量：以燃烧10000吨煤为例计算，产生的SO2：10000吨*1%（煤含硫量）*2（SO2是S重量的2倍）*80%（煤中S转化为SO2的百分率）=160吨以上是煤燃烧生成烟气中的SO2，现在对烟气脱硫，以脱硫90%计算，则最后排放SO2：160吨*10%=16吨二、烟气排放标准GB13223-2011最新《火电厂大气污染物排放标准》，见附件一史上最严厉的排放标准:2012年1月1日之前的锅炉，在2014年7月1日起SO2200mg/m3（2012年1月1日后锅炉：100mg/m3）NO2100mg/m3（比美国现行标准低35mg/m3，甚至只有欧洲现行标准的一半）烟尘30mg/m3排放总量控制————产生史上最严厉标准中国燃煤SO2污染现状SO2控制区控酸雨制区“两控区”两控区之外总计农作物12.27167.70179.9737.70217.67森林0.00775.80775.800.00775.80人体健康65.0256.18121.2050.67171.87合计77.29999.681076.988.371165.3中国SO2污染经济损失(2005)（单位：109元人民币）中国的大气污染属典型的煤烟型污染，以粉尘和酸雨危害最大，酸雨问题实质就是SO2污染问题。三、烟气脱硫技术概况各国已经研究发展了许多燃煤电站锅炉控制SO2技术，并应用于实际电站锅炉。这些技术可分为三大类：燃烧前脱硫、燃烧中脱硫及燃烧后脱硫。按脱硫的方式和产物的处理形式燃烧后脱硫一般可分为湿法、半干法和干法三大类。（1）湿法烟气脱硫技术（WFGD技术）（2）半干法烟气脱硫技术（SDFGD技术）（3）干法烟气脱硫技术（DFGD技术）燃煤机组烟气脱硫以第一种为主。1、湿法烟气脱硫技术（1）基本原理（2）典型工艺流程（3）常用湿法脱硫技术应用状况（4）其它湿法烟气脱硫技术OHHOHSK12)(222aqSOgSOOH3221)(HSOHOHaqSOSK2332SOHHSOSK2323COCasCaCOCPK323HCOHCO322()HCOHHOCOaq22()()COaqCOg232412HSOOHSO244HSOHSO1223321()2SPKCaSOCaSOHOs2224422()SPKCaSOCaSOHOs水的离解：SO2的吸收：CaCO3的溶解：在有氧气存在时，HSO3－的氧化：CaSO3和CaSO4的结晶：（1）基本原理（2）典型工艺流程石灰石—石膏湿法FGD系统图典型工艺流程（３）常用湿法脱硫技术应用情况常用湿法脱硫技术:1.德国比晓夫公司2.美国巴威公司3.美国玛苏莱公司4.美国杜康公司5.德国费塞亚巴高克公司6.奥地利能源及环境集团公司7.意大利艾德瑞科公司8.日本石川岛播磨重工业株式会社（IHI）9.日本千代田公司10.日本三菱公司的液柱塔11.日立公司的高速水平流FGD技术12.日本川崎喷雾塔脱硫技术13.法国阿尔斯通E1德国比晓夫公司鲁奇·能捷斯·比晓夫公司和鲁奇能源环保公司于2002年12月合并为鲁奇能源环保股份有限公司（LLB）。技术特点：（1）几乎是化学理论计算值的吸收剂消耗量；（2）适于200-1000MW机组容量、低中高硫燃料的锅炉机组，处理的SO2浓度最高达25000mg/Nm3；（3）独特的吸收池，水平分为上下两部分，上部氧化区在低PH值下运行，提供了很好的氧化条件，下部有新加入的吸收剂，再由泵运到喷淋层，不会产生上下两层混合的问题；（4）LLB公司拥有专利技术的脉冲悬浮系统，冲洗吸收塔的水平池底时，无论多大尺寸的吸收塔都不会发生阻塞和石膏的沉降，吸收塔不需要搅拌器，长期关机后也可无障碍启动；主要性能：（1）脱硫效率高，≥95％；（2）吸收剂耗量低，钙硫比≤1.03；（3）石膏品位高，含水率≤10%。系统流程图主要设备●吸收塔上部浆液PH值低，提高氧化效率；加入氧化空气，增大石灰石溶解度；石膏排出点合理；特殊设计的吸收塔喷嘴，不易堵塞；采用独特的吸收池分隔管件，将氧化区和新鲜浆液区分开，有利于SO2的充分吸收并快速生成...
