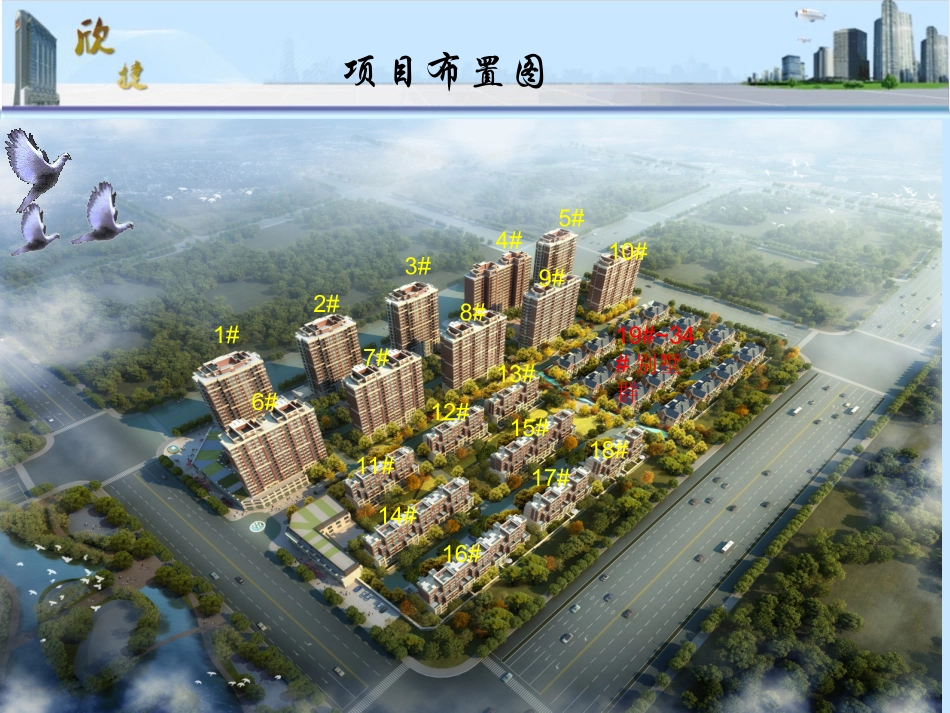

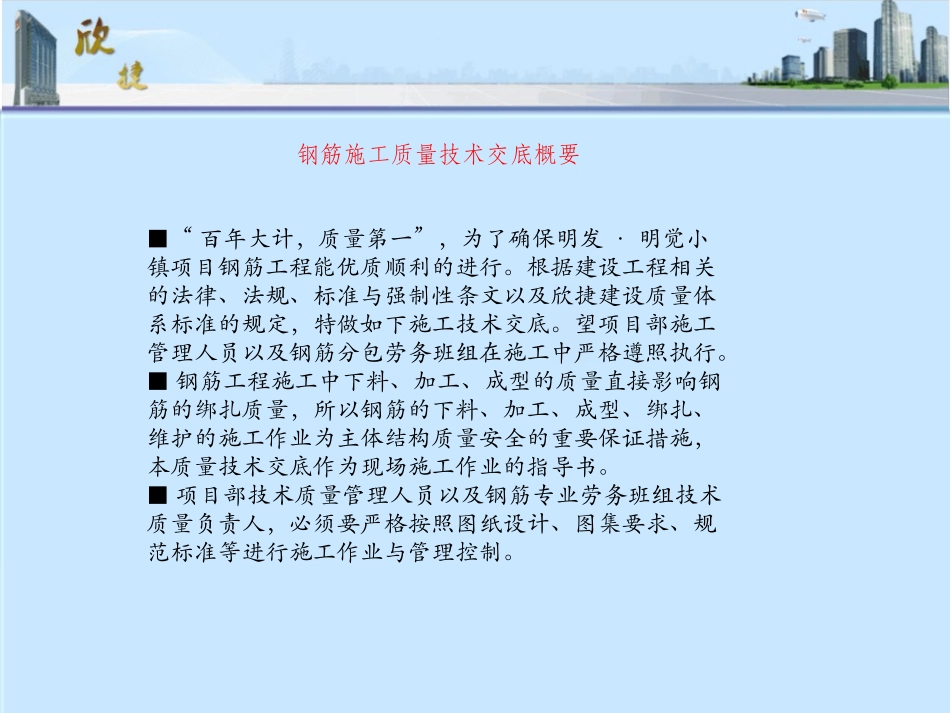

制作人：牧心项目布置图1#3#2#4#6#5#7#8#9#10#12#11#13#14#15#16#17#18#19#~34#别墅群■“百年大计，质量第一”，为了确保明发·明觉小镇项目钢筋工程能优质顺利的进行。根据建设工程相关的法律、法规、标准与强制性条文以及欣捷建设质量体系标准的规定，特做如下施工技术交底。望项目部施工管理人员以及钢筋分包劳务班组在施工中严格遵照执行。■钢筋工程施工中下料、加工、成型的质量直接影响钢筋的绑扎质量，所以钢筋的下料、加工、成型、绑扎、维护的施工作业为主体结构质量安全的重要保证措施，本质量技术交底作为现场施工作业的指导书。■项目部技术质量管理人员以及钢筋专业劳务班组技术质量负责人，必须要严格按照图纸设计、图集要求、规范标准等进行施工作业与管理控制。钢筋施工质量技术交底概要一、工程目标1、达到现行国家及马鞍山市工程质量验收标准以及综合评定达到竣工验收合格。2、单项工程交验合格率100%；细部及观感达到优良工程标准。3、确保本工程结构优质，安徽省级“黄山杯”实测实量区域项目评价优秀。4、浙江欣捷每季度质量评估实测实量成绩不低于97分，综合成绩不低于92分，需达到博望区区域优秀项目标准。工期目标：总工期≤730日历天。每施工段节点工期≤3天，总工期≤5月。安全目标：1、确保马鞍山市级文明工地，争创安徽省省级质量安全标准化示范工地。2、文明施工依据欣捷建设实测实量文明施工要求评分不低于80分钢筋绑扎安装要求1）钢筋绑扎安装要求钢筋的钢号、直径、根数、间距及位置符合图纸要求。2）搭接长度及接头位置应符合设计及施工规范要求。（1）受拉筋搭接长度：基础：有垫层——40mm；无垫层——70mm。•注：•①接头面积百分率为：小于50％时，乘1.2系数；•等于50％时，乘1.4系数；•大于50％时，乘1.6系数。•②带肋筋直径>25mm时，乘1.1的系数。•③有抗震要求时：一、二级抗震者乘1.1系数。•④受压筋搭接长度按受拉筋×0.7，且≮200mm；•⑤搭接区内箍筋间距：受拉区≯5d且≯100mm，•受压区≯10d且≯200mm；技术准备组织技术人员、施工管理人员认真熟悉图纸、会审记录、施工技术验收标准，作好技术交底及安全交底，并组织班组人员学习有关技术标准及操作规程，熟悉施工图纸，对绑扎中存在的重点、难点组织攻关小组，采取相应措施解决，确保钢筋绑扎质量，并按进度计划提出材料需用及加工计划。钢筋进场必须有原材料合格证书，钢筋进场后必须等复检报告合格后方可使用；钢筋下料前钢筋料单需报项目部审核，并严控下料尺寸；钢筋节点制作严格按照图纸结构总说明施工，不详处参照16G101图集施工；钢筋绑扎前，需对作业人员进行明确分工及绑扎交底；施工流程钢筋计划试验钢筋进场原材取样下料现场翻样安装绑扎下道工序验收取样试验合格退场不合格合格整改不合格钢筋原材料加工1）严格按照钢筋配料单加工：确定弯曲调整值、弯钩增加长度、箍筋调整值等参数，保证下料长度准确；钢筋除锈：钢筋在下料前应先除锈，将钢筋表面的油渍、漆渍及浮皮、铁锈等清除干净，以免影响其与混凝土的粘结效果；2）钢筋调直：采用自动调直机调直钢筋，其调直冷拉率：Ⅰ级钢不大于4%，Ⅱ级钢不大于1%；经过调直工艺后，钢筋应平直，无局部曲折；3）钢筋切断：钢筋切断应根据其直径及钢筋级别等因素确定使用钢筋切断机进行操作，切断时要将同规格钢筋根据不同长度长短搭配，统筹排料，先断长料，后断短料，减少短头，减少损耗，切断长度允许误差为±5mm；4）钢筋弯曲成形：弯曲成形采用钢筋弯曲机和手动弯曲工具配合进行，弯曲后钢筋平面上没有翘曲不平现象，弯曲点不得有裂纹；5）成型钢筋检查及验收:Ⅰ级钢筋末端的180°弯钩，圆弧弯曲直径不应小于钢筋直径的2.5倍，钢筋平直段长度不应小于钢筋直径的3倍，135°弯钩弯曲直径不应小于钢筋直径3倍，平直段长度为10倍钢筋直径。Ⅱ级钢筋末端90°弯钩弯曲直径不小于钢筋直径的4倍；6）钢筋的储运及运输：钢筋及半成品钢筋在现场租用场地加工。钢筋半成品要标明分部、分层、分段和构件名称，按号码顺序堆放，同一部位或同一构件的钢筋要放在一起，并有明显标识，标识上注明构件的名称、部位、...
