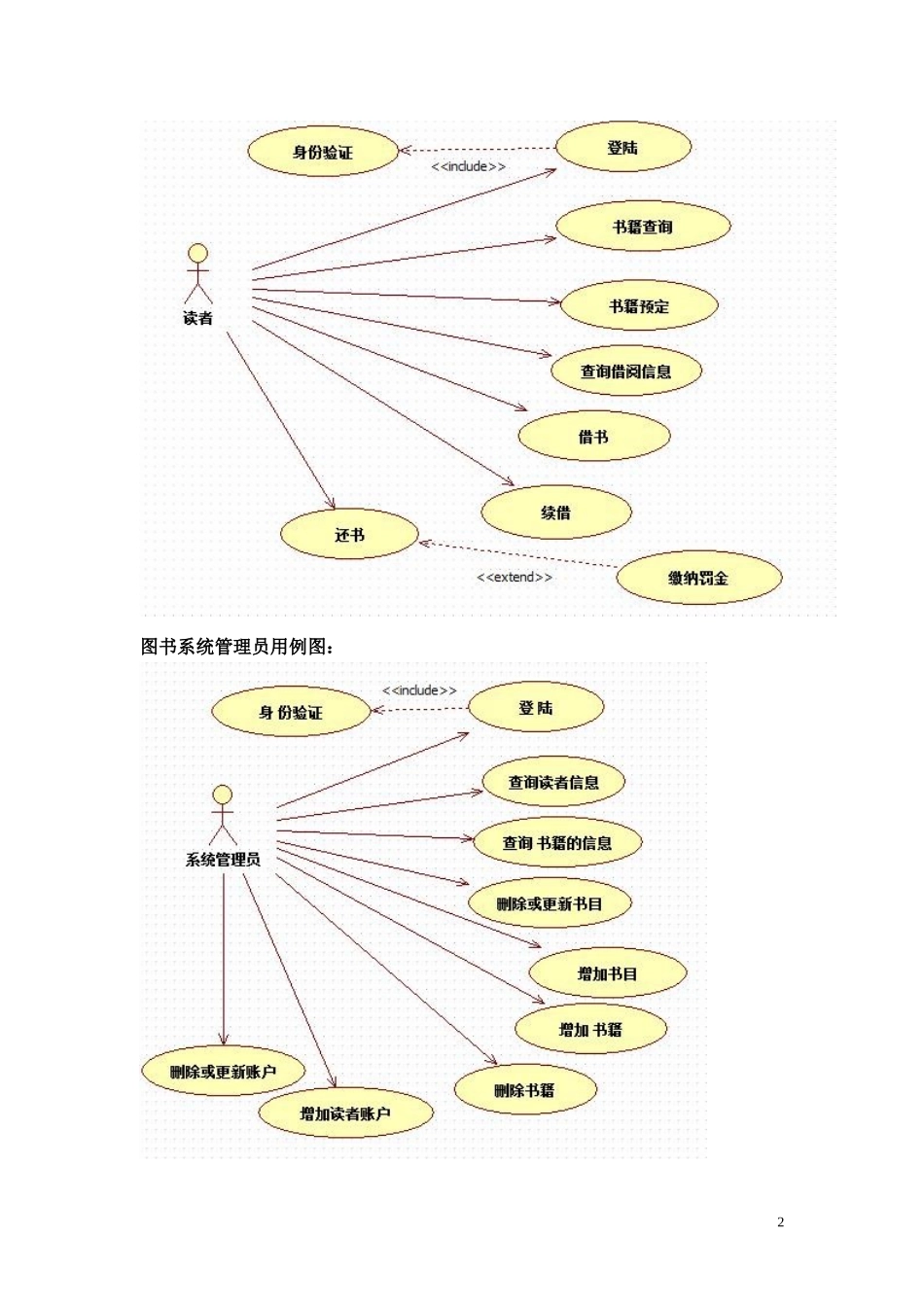

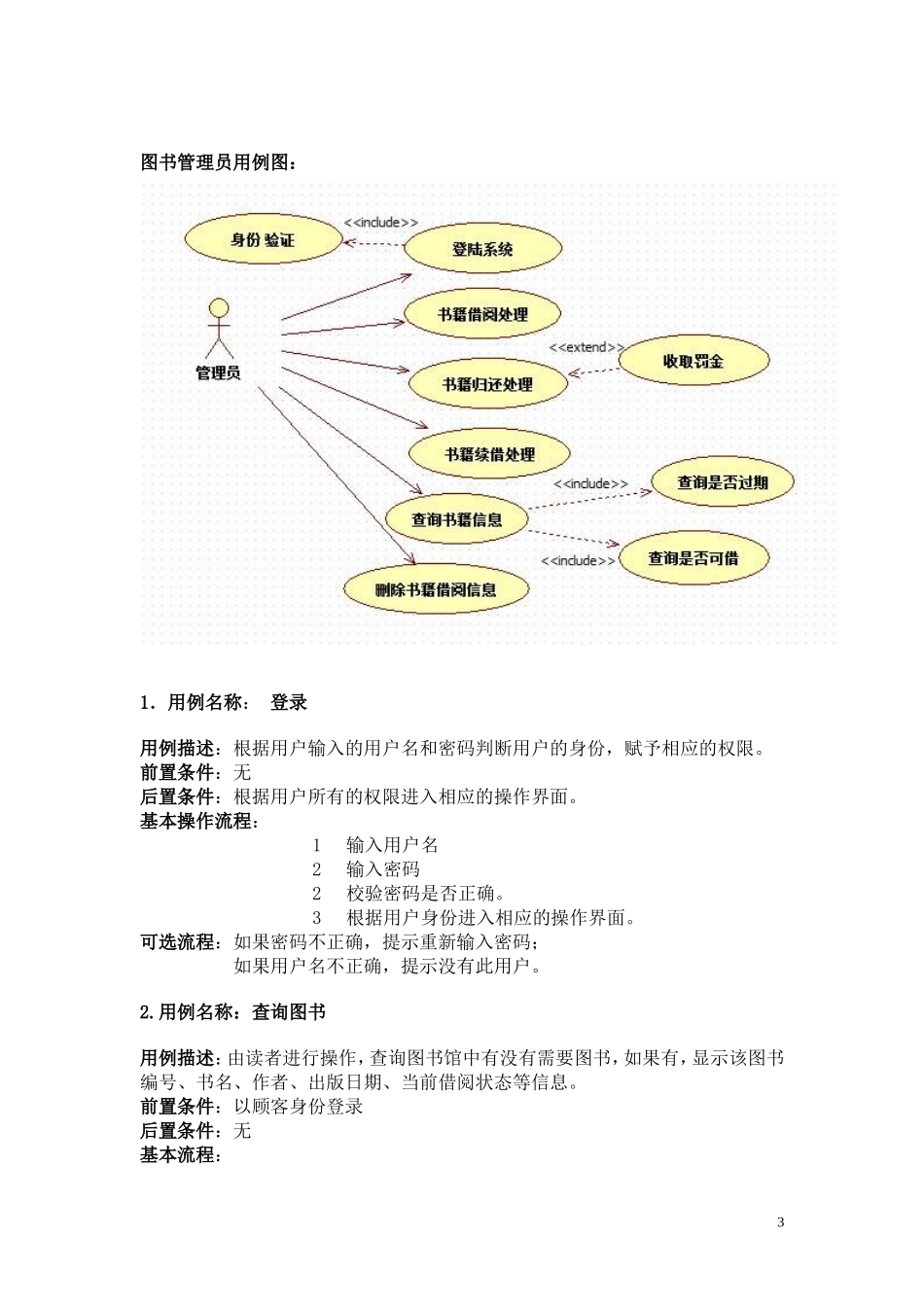

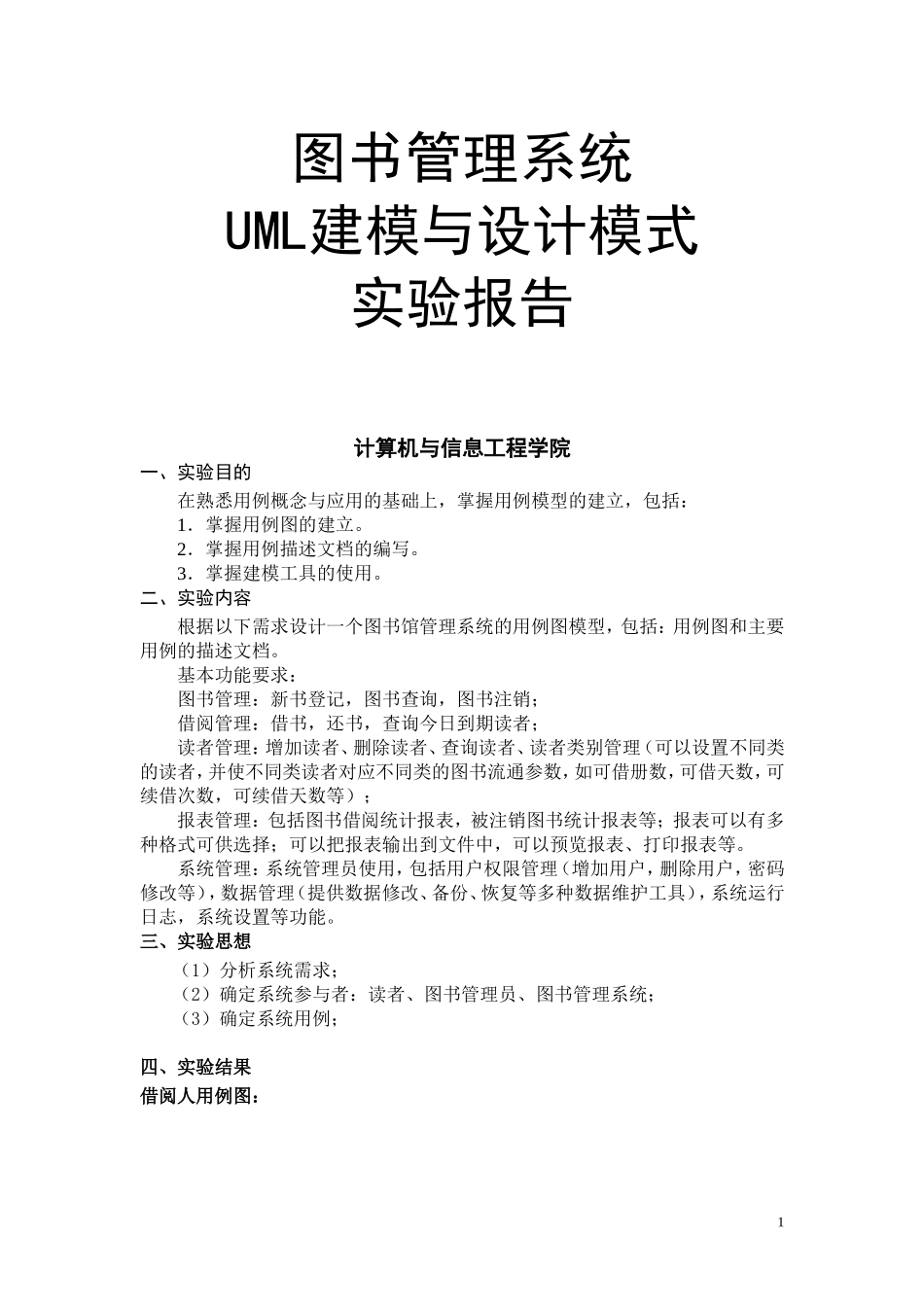

图书管理系统UML建模与设计模式实验报告计算机与信息工程学院一、实验目的在熟悉用例概念与应用的基础上，掌握用例模型的建立，包括：1．掌握用例图的建立。2．掌握用例描述文档的编写。3．掌握建模工具的使用。二、实验内容根据以下需求设计一个图书馆管理系统的用例图模型，包括：用例图和主要用例的描述文档。基本功能要求：图书管理：新书登记，图书查询，图书注销；借阅管理：借书，还书，查询今日到期读者；读者管理：增加读者、删除读者、查询读者、读者类别管理（可以设置不同类的读者，并使不同类读者对应不同类的图书流通参数，如可借册数，可借天数，可续借次数，可续借天数等）；报表管理：包括图书借阅统计报表，被注销图书统计报表等；报表可以有多种格式可供选择；可以把报表输出到文件中，可以预览报表、打印报表等。系统管理：系统管理员使用，包括用户权限管理（增加用户，删除用户，密码修改等），数据管理（提供数据修改、备份、恢复等多种数据维护工具），系统运行日志，系统设置等功能。三、实验思想（1）分析系统需求；（2）确定系统参与者：读者、图书管理员、图书管理系统；（3）确定系统用例；四、实验结果借阅人用例图：1图书系统管理员用例图：2图书管理员用例图：1．用例名称：登录用例描述：根据用户输入的用户名和密码判断用户的身份，赋予相应的权限。前置条件：无后置条件：根据用户所有的权限进入相应的操作界面。基本操作流程：1输入用户名2输入密码2校验密码是否正确。3根据用户身份进入相应的操作界面。可选流程：如果密码不正确，提示重新输入密码；如果用户名不正确，提示没有此用户。2.用例名称：查询图书用例描述：由读者进行操作，查询图书馆中有没有需要图书，如果有，显示该图书编号、书名、作者、出版日期、当前借阅状态等信息。前置条件：以顾客身份登录后置条件：无基本流程：31以读者身份登录。2输入图书的名称或作者名称。3显示相关图书的信息。可选流程：如果没有该图书，返回提示信息：“没有找到图书”。3．用例名称：借书用例描述：由图书管理员把读者的借书卡的条码读入计算机，再将读者所选图书的条码读入计算机，在不超过读者允许借书的情况下，累计该读者所借的书；否则提示超过借书数量。前置条件：以图书管理员的身份登录系统。后置条件：图书信息中相应记录的还书日期值做改变；将借书明细加入借书记录中。基本操作流程：1以图书管理员身份登录系统。2进入借书功能。3录入读者的借书卡条码。4识别读者类别，提示读者可以借阅图书的数量及借阅时间等。如果允许借阅，继续4，否则提示已达到借书数量。5录入图书的条码，显示该图书的信息。6还有其他图书，重复步骤3。7保存操作。可选流程在保存之前，可以取消操作。4．用例名称：续借用例描述：由图书管理员把读者的借书卡的条码读入计算机，计算机显示读者所借图书及状态，选定需要续借的图书，系统提示还书时间，保存操作。前置条件：以图书管理员的身份登录系统。后置条件：图书信息中相应记录的还书日期值做改变；将续借明细加入借书记录中。基本操作流程：1以图书管理员身份登录系统。2进入续借功能。3录入读者的借书卡条码。4计算机显示读者所借图书及状态。5如可以续借则选定需要续借的图书；否则提示无法续借。6系统提示还书时间。7保存操作。可选流程：在保存之前，可以取消操作。5.用例名称：还书用例描述：由图书管理员把图书的条码读入计算机，系统显示该书的读者资料，提示是否超出借阅期限。如未超出则显示还书成功；如超出则计算罚金。前置条件：以图书管理员的身份登录系统。后置条件：图书信息中相应记录的状态值做改变；将还书明细加入还书记录中。基本操作流程：41以图书管理员身份登录系统。2进入还书功能。3录入读者的借书卡条码。4系统显示该书的读者资料，提示是否超出借阅期限。5如未超出则显示还书成功；如超出则计算罚金。可选流程:在保存之前，可以取消操作。6.用例名称：新书登记用例描述：由图书管理员将新书的信息录入计算机中，进行保存。前置条件：以图书管理员的身份登录系统。后置条件：图书信息中增加一条记录。基本操作流程：1以图...
