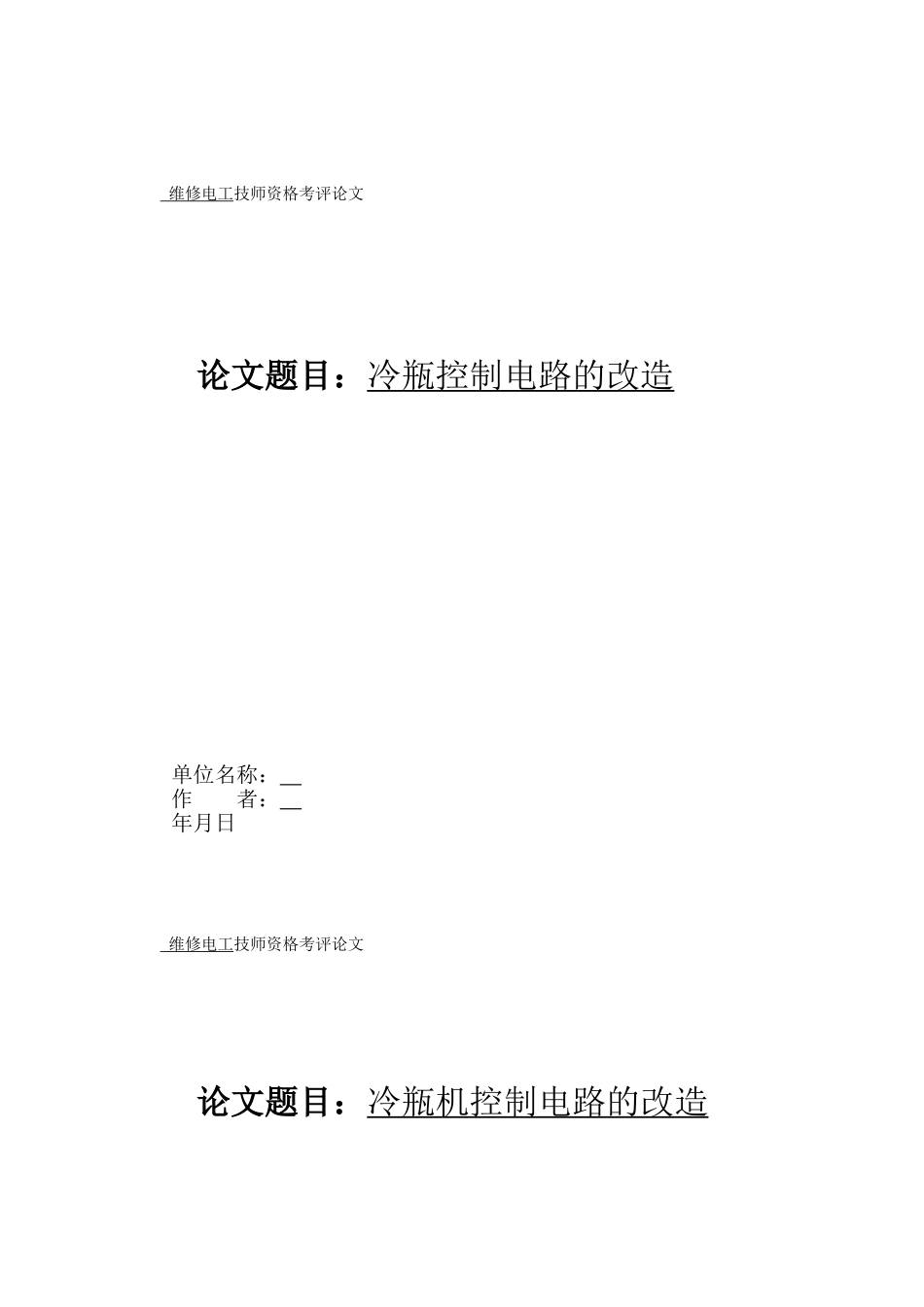

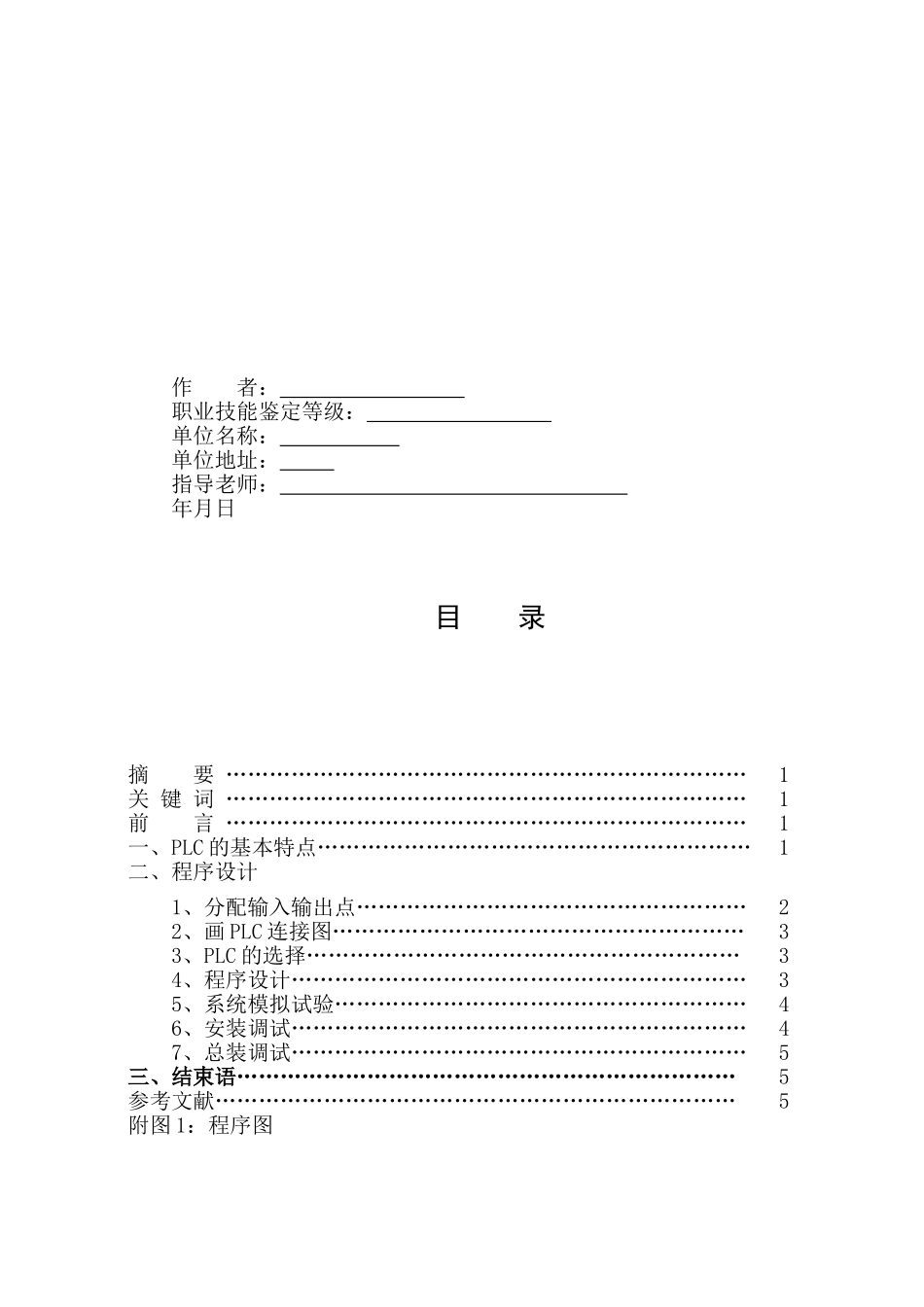

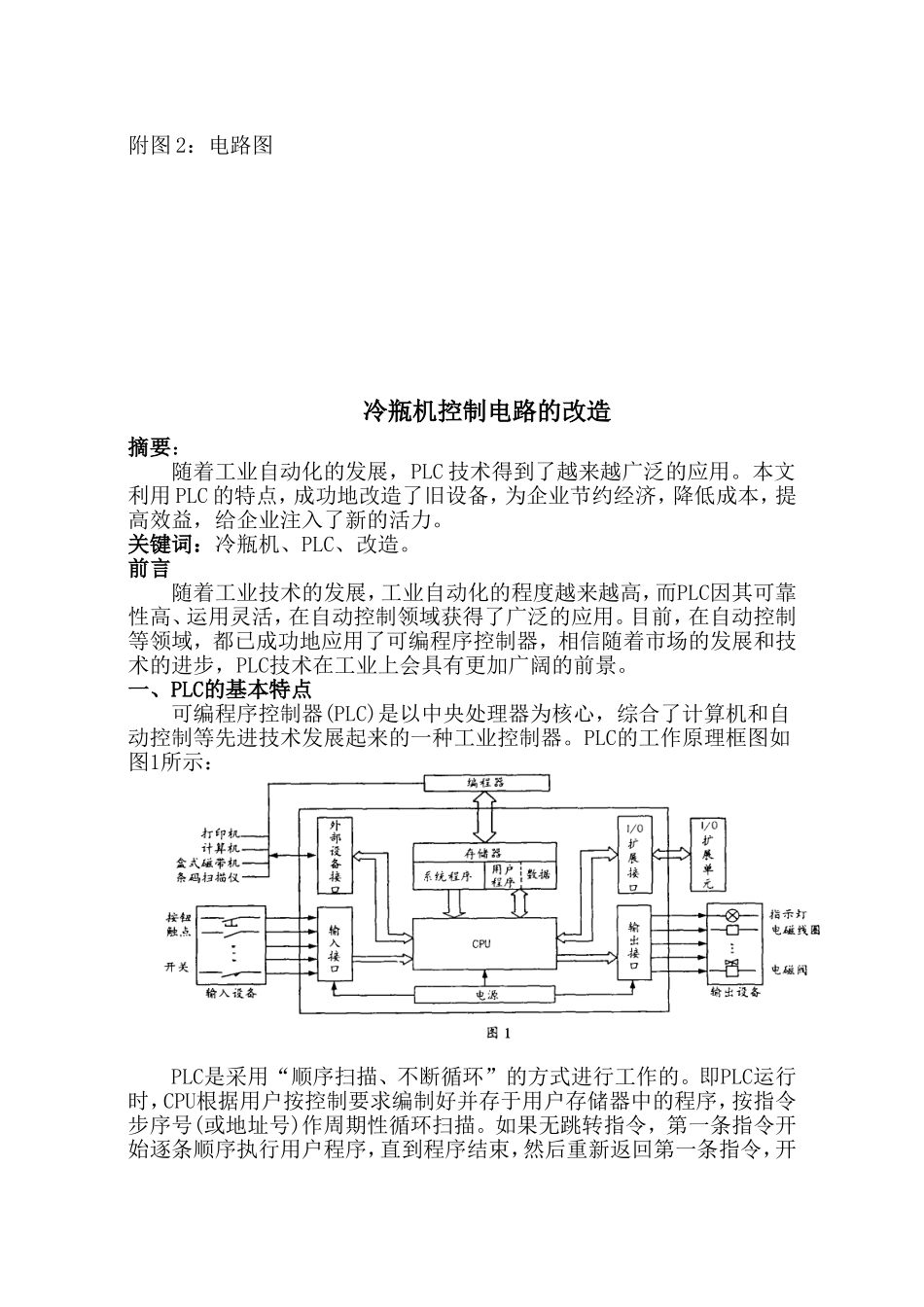

维修电工技师资格考评论文论文题目：冷瓶控制电路的改造单位名称：作者：年月日维修电工技师资格考评论文论文题目：冷瓶机控制电路的改造作者：职业技能鉴定等级：单位名称：单位地址：指导老师：年月日目录摘要………………………………………………………………1关键词………………………………………………………………1前言………………………………………………………………1一、PLC的基本特点……………………………………………………1二、程序设计1、分配输入输出点………………………………………………22、画PLC连接图…………………………………………………33、PLC的选择……………………………………………………34、程序设计………………………………………………………35、系统模拟试验…………………………………………………46、安装调试………………………………………………………47、总装调试………………………………………………………5三、结束语……………………………………………………………5参考文献………………………………………………………………5附图1：程序图附图2：电路图冷瓶机控制电路的改造摘要：随着工业自动化的发展，PLC技术得到了越来越广泛的应用。本文利用PLC的特点，成功地改造了旧设备，为企业节约经济，降低成本，提高效益，给企业注入了新的活力。关键词：冷瓶机、PLC、改造。前言随着工业技术的发展，工业自动化的程度越来越高，而PLC因其可靠性高、运用灵活，在自动控制领域获得了广泛的应用。目前，在自动控制等领域，都已成功地应用了可编程序控制器，相信随着市场的发展和技术的进步，PLC技术在工业上会具有更加广阔的前景。一、PLC的基本特点可编程序控制器(PLC)是以中央处理器为核心，综合了计算机和自动控制等先进技术发展起来的一种工业控制器。PLC的工作原理框图如图1所示：PLC是采用“顺序扫描、不断循环”的方式进行工作的。即PLC运行时，CPU根据用户按控制要求编制好并存于用户存储器中的程序，按指令步序号(或地址号)作周期性循环扫描。如果无跳转指令，第一条指令开始逐条顺序执行用户程序，直到程序结束，然后重新返回第一条指令，开始下一轮扫描，周而复始。每次扫描过程中，还要完成对输入信号的采样和对输出状态的刷新等工作。PLC采用软件编制程序来实现控制要求。编程时使用的各种编程元件，它们可提供相当多个常开触点和常闭触点。这使得整个控制系统大为简单，只须外部端子上接上相应的输人输出信号线即可，并能在生产工艺流程改变或生产设备更新时，不必改变PLC的硬件设备，只要改变程序即可。PLC能在线修改程序，也能方便地扩展I／O点数。PLC结构紧密，体积小巧，易于装人机械设备内部，是实现机电一体化的理想控制设备。二、程序设计：1、分配输入点和输出点（如表-1所示）。输入信号输出信号名称代号输入点编号名称代号输出点编号倒瓶链开关SB1X0倒瓶链KA25Y0主链开关SB2X1主链KA22Y1入口链开关SB3X2入口链KA23Y2出口链开关SB4X3出口链KA24Y3补水开关SB5X4一槽补水阀YV1Y4一槽低液位X5一、二号泵启动KA21Y5一、二号泵开关SB6X6三槽补水阀YV3Y6三槽低液位X7三号泵启动KA20Y7三号泵开关SB7X10四号泵启动KA19Y10四号泵开关SB8X11五号泵启动KA18Y11五号泵开关SB9X12UHT循环泵启动KA11Y12UHT循环泵开关SB10X13五槽补水阀YV5Y13五槽低液位X14六、七号泵启动KA17Y14六、七号泵开关SB11X15补水指示Y15五槽温度高X16冰水循环泵启动KA2Y16X17冰水循环阀YV6Y17表-12、根据所确定的输入输出设备可画出PLC的I/O连接图（如图-2所示）。图-23、选择PLC由图-1可见PLC共需16个输入点、17个输出点，按照能够满足控制系统的功能需要，保证系统可靠、安全、经济及使用维护方便的原则这里选用三菱FX2N-48MR-001型PLC。该PLC有24点输入和24点输出，为我们以后改造程序留下了空间。4、程序设计根据现场分析可以看出冷瓶机程序可分为两个部分：（1）产品输送：由注入机出口输送链送来的瓶装饮料经过倒瓶链进行倒瓶杀菌（在倒瓶时利用饮料自身的高温对瓶口杀菌时间约1分钟）再经过冷却主链冷却，由出口输送送出。倒瓶链设一急停...
