维修电工第一章3照明电路及控制电路的安装VIP免费

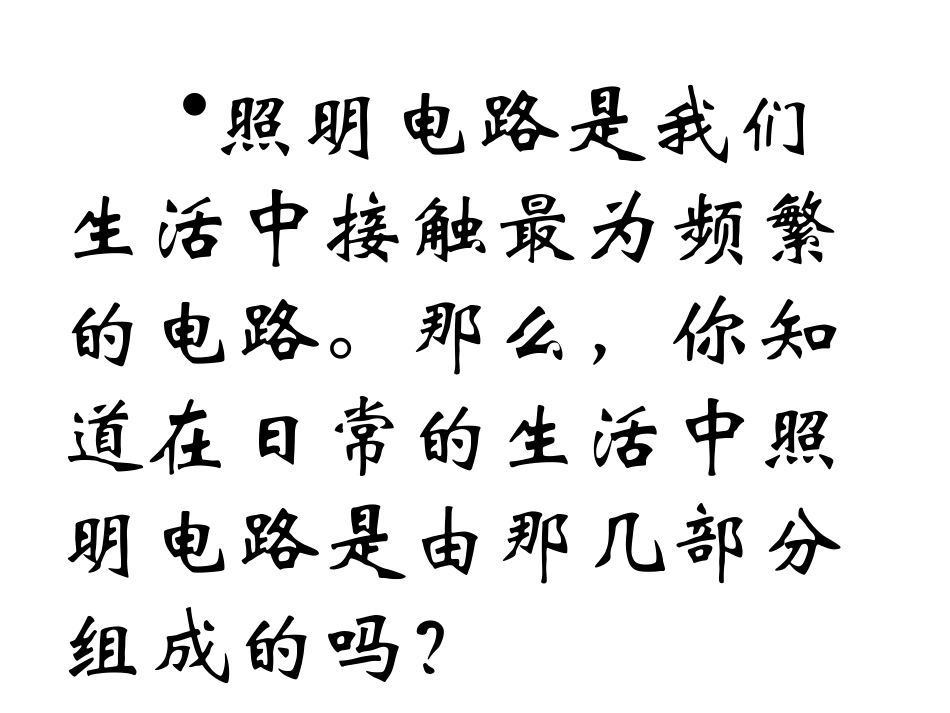

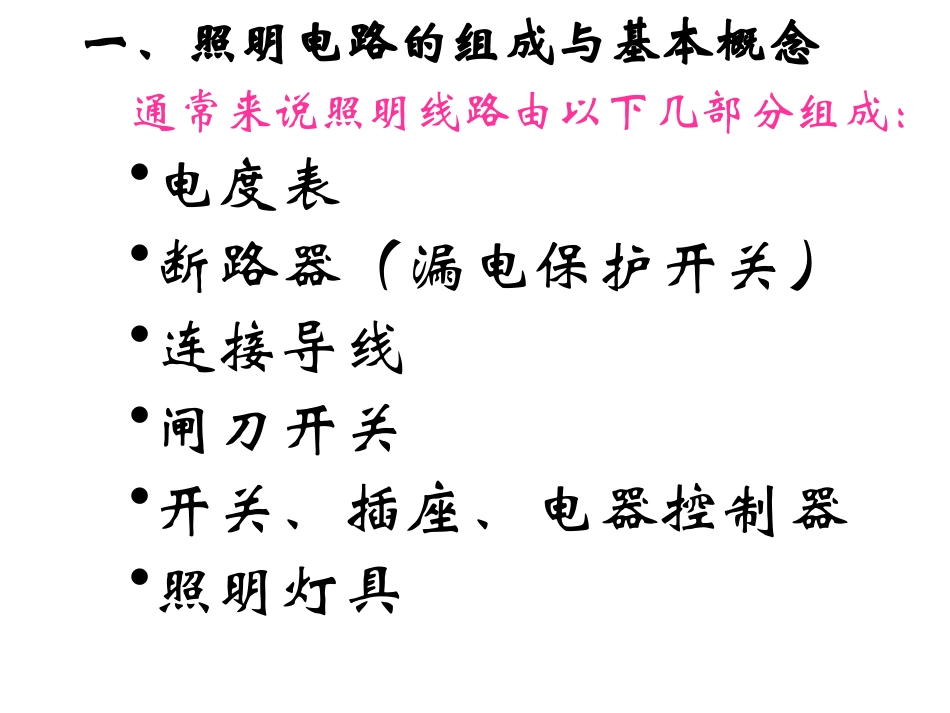

•照明电路是我们生活中接触最为频繁的电路。那么，你知道在日常的生活中照明电路是由那几部分组成的吗？一、照明电路的组成与基本概念通常来说照明线路由以下几部分组成：•电度表•断路器（漏电保护开关）•连接导线•闸刀开关•开关、插座、电器控制器•照明灯具1、家庭中三种用电线路•1、照明电路：用于家中的照明和装饰•2、空调线路：电流大,需要单独控制•3、插座线路：用于家电供电使用为了避免在日常生活中三种线路不互相影响，常将这三种线路分开安装布线，并根据需要来选择相应的断路器。2、单相电度表•电度表是用记录用户消耗电能多少的仪表。电度表无功电度表有功电度表单相电度表三相四线制电度表三相三线制电度表电度表分类DT862型单相电度表电子式单相电度表三相四线电度表ic卡/非接触ic卡单相电能表...ic卡/接触式单相电能表...三相四线互感器电度表•单相电度表主要参数：•额定电压：220v；•额定电流：３A（最大额定电流：6A）；•电度表常数：1200r/(kw.h)；•频率：50Hz电度表型号：DD862-4电度表单相Ds862-4三相3、空气断路器•(1)空气断路器的作用：•接通和断开电源•线路或设备的过载保护•线路或设备的短路保护•线路或设备的漏电保护与人身触电保护（2）空气断路器的基本结构接零线接火线零线测试按钮复位按钮开\关按钮接出线位置火线零线标记备份火线位1）空气断路器的内部结构：零序电流互感器电子判别控制电路漏电保护试验按扭脱扣线圈2）空气断路器的工作原理•利用双金属片热膨胀弯曲触动杠杆，使断路器脱扣起到超负载保护作用。当电流大于额定值时，双金属片弯曲并靠近传感杆，一旦双金属片接触并推动传感杆，致使其卡口松开脱扣联杆，动触头在弹簧的作用下，快速脱离静触头，完保护。1234Wh12344、电度表与空气开关的图形符号两极空气开关在电路中的符号SBTQA1两极空气开关单极空气开关在电路中的符号QA2电度表5、电路中的开关•开关在电路中通常可分为单联开关与双联开关两种。单联开关也有一位、两位、三位等多位开关。集中在一个板面上。（1）单联开关与图形符号•单联开关内部结构：单联开关在电路中的图形符号：（2）双联开关与图形符号•双联开关内部结构：双联开关在电路中的图形符号：双联开关6、电路中的灯灯在电路中符号7、电路中的插座或三相插座图形符号单相插座图形符号三相插座二、照明线路的基本构成图电源引入家庭用电负载三、照明电路的基本连接方式•1、电源与电度表的连接•在使用中电度表接线遵循“13接进线，24接出线”的原则，即：电度表的1、3端子电源接进线，其1号端子接火线，3号端子接零线；电度表的2、4端子接出线，2号端子为火线，4号端子为零线。1234电度表的接线电源进线端接负载12342、电度表与空气开关的连接电源进线端接负载N线端子电度表与双极空气开关的联接1234电源进线端接负载电度表与双极、单相空气开关的连接3、电路中的开关连接•“火线进开关，零线进灯头”。开关在使用中要将火线接入开关中，以达到控制负载通断的目的。单联开关双联开关火线火线•单联开关在电路中单个使用便可控制电路的通断，双联开关在电路中需两个配套使用才能控制电路的通断。双联开关火线火线4、白炽灯在电路中的连接白炽灯接在电路中必须有火线，有零线。在接线中要注意灯座上的标号，将火线接在L的接线端子上，将零线接在N的接线端子上。LN火线零线白炽灯在电路中符号5、插座在电路中的安装或三项插座图形符号单项插座图形符号插座的接法：对于单项插座来接说通常按左零右火的接法来接；三项插座按上地左零右火的接法来接。火线L零线N零线N火线L地线E接地E火线L零线N带开关插座带开关插座课堂练习•设计一照明电路，控制要求如下：•一个开关控制一盏白炽灯，电路中须安装一插座，但插座不受开关控制照明电路一：一控一灯一插座NLLNLLLNNENNQA2kwh1234SBTQA1控制要求：一个开关控制一盏灯，插座不受开关控制。1234镇流器起辉器一控一灯一插座二控一灯日光灯电路1234电源进线端接线端子LNLLLLLLNNNENL双联开关的使用NLNLNL1234电源进线端1234电源进线端NLNNQA2Wh1234SBTQA1日光灯的接线•日光灯的接线中用到了以下器件：...
