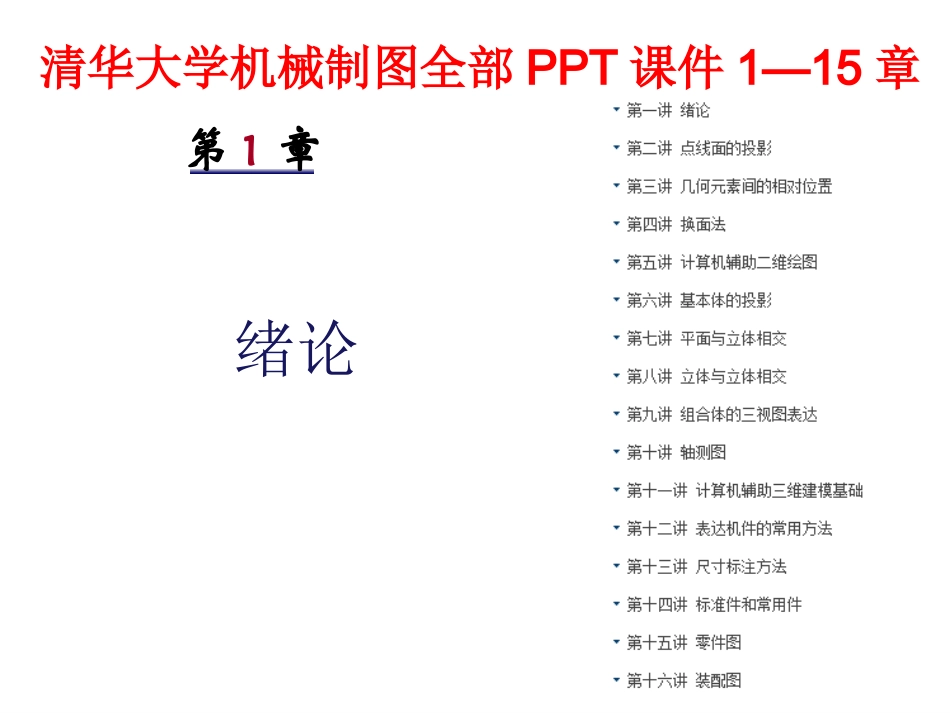

清华大学机械制图全部PPT课件1—15章VIP专享VIP免费

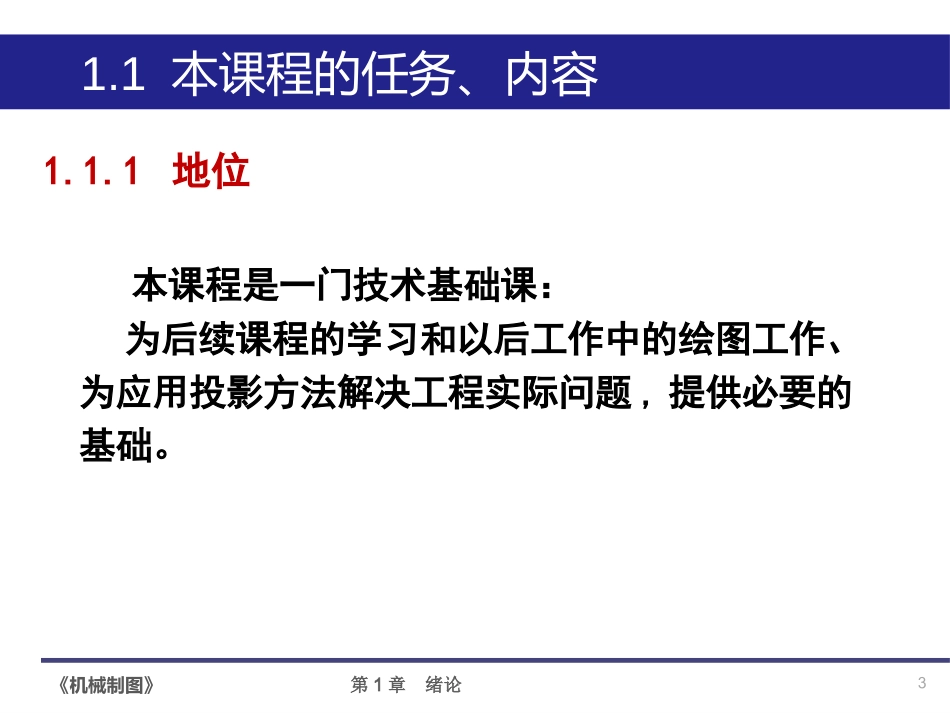

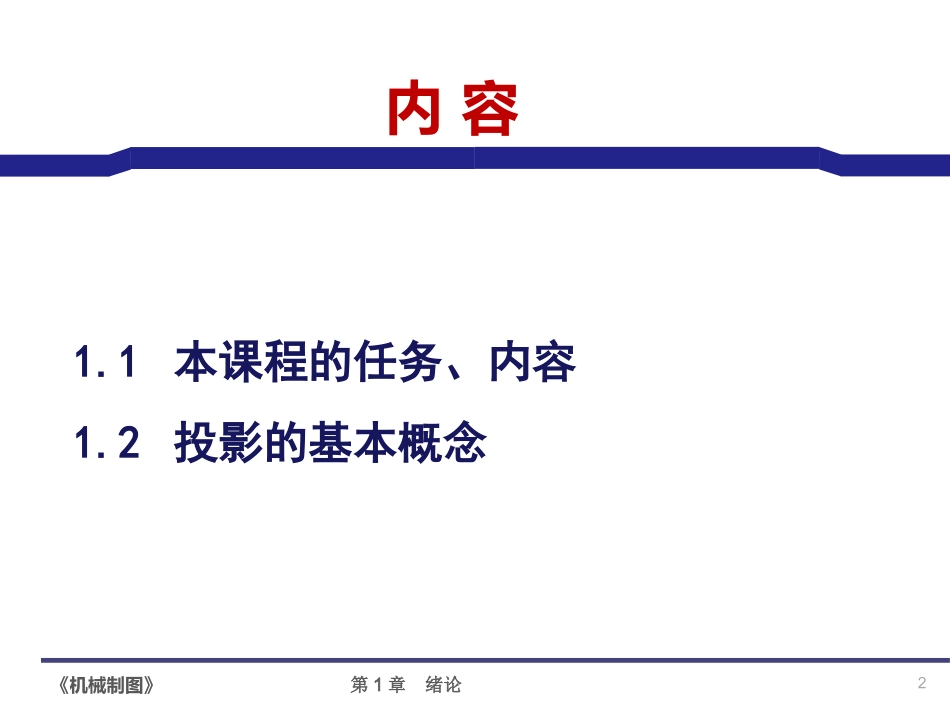

第章绪论1清华大学机械制图全部PPT课件1—15章《机械制图》第1章绪论1.1本课程的任务、内容1.2投影的基本概念内容23《机械制图》第1章绪论1.1.1地位本课程是一门技术基础课：为后续课程的学习和以后工作中的绘图工作、为应用投影方法解决工程实际问题,提供必要的基础。1.1本课程的任务、内容4《机械制图》第1章绪论1.1.2任务包括画法几何和机械制图两部分：•利用图解法解决空间几何问题•运用作图手段表达机械零件、部件的结构形状1.学习投影法的基本理论，这是本课程的理论基础。2.培养以图形为基础的形象思维能力。3.培养和发展空间构思能力、分析能力和表达能力。4.培养空间几何问题的图解能力和将科学技术问题抽象为几何问题的初步能力。5.培养阅读和绘制机械设计图样的基本能力。6.对计算机绘图有初步了解。5《机械制图》第1章绪论1.1.3内容1.图示法在平面上表示几何元素和形体的各种方法2.图解法利用在平面上解决空间几何问题的各种方法3.制图基础正确的制图方法和相关国家标准4.机械制图零件图、装配图的绘制和读图方法6《机械制图》第1章绪论1.1.4学习方法1.空间想象及空间思维与投影分析及绘图过程紧密结合。2.理论联系实际，掌握正确的方法和技能。3.加强标准化意识和对国家标准的学习。4.和工程实际相结合,多观察、勤思考、善总结。7《机械制图》第1章绪论1.1.5要求1.讲课―复习―作业、预习2.用铅笔、仪器准确做题，字迹工整3.按时交作业，有错必改，作业全部保留4.上课携带：书、习题集、绘图用具5.准确做题：平行、垂直、45度角……6.绘图用具：•绘图铅笔（H、HB），削笔刀，砂纸•橡皮，毛刷、抹布•一副三角尺（200-250mm）•圆规《机械制图》第1章绪论•本课程的任务和主要内容要点小结89《机械制图》第1章绪论1.2投影的基本概念PSABCac投影条件及标注：•投射线（s）•空间几何元素（大写A、B、C…）•投影面（大写P、V、H、W…）•投影（小写a、b、c…）sb投影面空间几何元素投射线投影投射中心1.2.1基本概念10《机械制图》第1章绪论1.2.2中心投影投射线交于一点的投影方法，称做中心投影。2．缺点—一般情况下，投影不反映物体的真实大小，度量性不好，无等比性，无平行性。DEdePSABCacsb1．优点—实体感强、逼真；11《机械制图》第1章绪论deacbSs若将投射中心“S”向左移至无穷远处s1.2.3平行投影法投射线相互平行的投影方法称做平行投影。优点：具有平行性、等比性、实形性（当空间的面、线与投影面平行时）。abcde•空间ABDE,∥投影abde∥•AD/DC=ad/dcPDEABC12《机械制图》第1章绪论在本书中，我们只介绍平行投影法，其中正投影法被广泛用于绘制各种工程图样，如无特别说明，书中所称的“投影”，均指正投影。按投射线与投影面的相对位置，平行投影可分为：斜角投影—投射线不垂直于投影面直角投影—投射线垂直于投影面斜投影法仅用于画轴测图。《机械制图》第1章绪论•平行投影法的投影特点要点小结13第章机械制图的基本知识2《机械制图》第1章绪论2.1机械制图国家标准基本规定2.2手工绘图基本技能2.3尺规基本几何作图内容1516《机械制图》第1章绪论2.1国家标准基本规定2.1.1图纸幅面与格式（GB/T14689-2008）图纸的幅面尺寸•图纸幅面粗实线所示（A0、A1、A2、A3、A4）为绘制技术图样时优先采用的基本幅面虚线所示为第三选择的加长幅面细实线所示（A3x3、A3x4、A4x3、A4x4、A4x5等）为第二选择的加长幅面幅面代号尺寸BXLA0A1A2A3A4841X1189594X841420X594297X420210X297单位为毫米17《机械制图》第1章绪论无装订边图纸（X型）的图框格式无装订边图纸（Y型）的图框格式•图框格式在图纸上必须用粗实线画出图框，其格式分为不留装订边和留装订边两种，但同一产品的图样只能采用一种格式。纸边界线对中符号图框线标题栏周边18《机械制图》第1章绪论有装订边图纸（X型）的图框格式有装订边图纸（Y型）的图框格式纸边界线图框线标题栏周边图框尺寸幅面代号841×1189594×841420×594210×297297×420A0A1A2A3A4B×Leca20101025519《机械制图》第1章绪论每张图纸上必须画出标题栏。标题栏的格式和尺寸按GB/T10609.1的规定。学习时暂采用下列各式：2.1.2标题...
