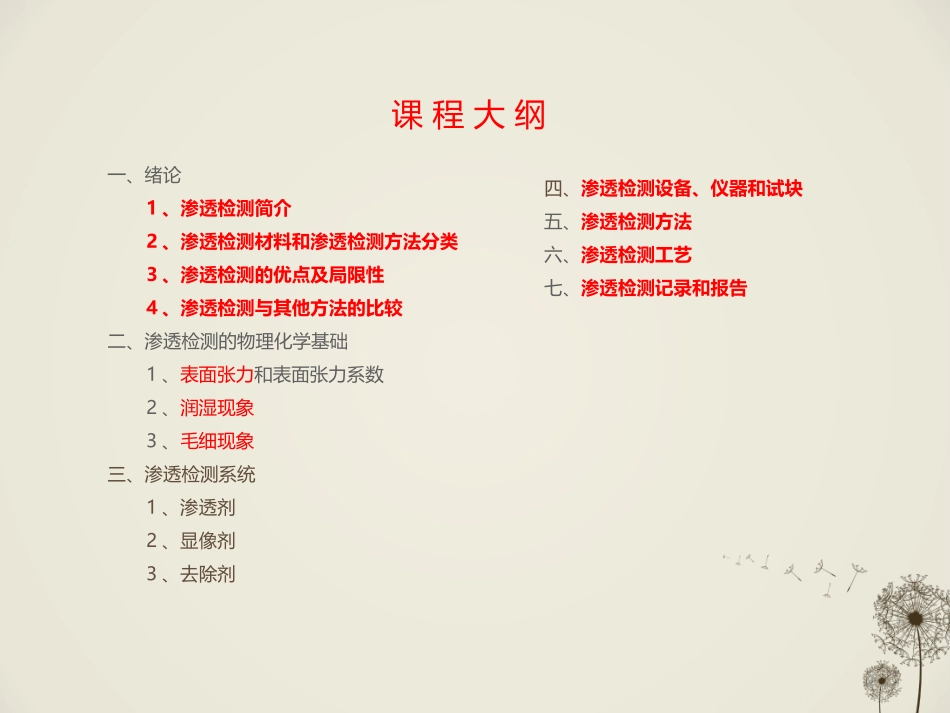

渗透检测(8学时)类别：岗位培训上海XX检测—钢结构部编制人：XXX审核人：XXX批准人：XXX编制日期：2016年7月1课程大纲一、绪论1、渗透检测简介2、渗透检测材料和渗透检测方法分类3、渗透检测的优点及局限性4、渗透检测与其他方法的比较二、渗透检测的物理化学基础1、表面张力和表面张力系数2、润湿现象3、毛细现象三、渗透检测系统1、渗透剂2、显像剂3、去除剂四、渗透检测设备、仪器和试块五、渗透检测方法六、渗透检测工艺七、渗透检测记录和报告2一、绪论定义：渗透检测是一种以液体毛细管作用原理为基础的检查表面开口缺陷的无损检测方法.1.1、检测原理：将含有荧光染料或着色染料的渗透剂施加到工件表面上。由于毛细管作用，经过一定时间，渗透剂可以渗入表面开口缺陷中;去除工件表面多余的渗透剂，经干燥后，再在工件表面施涂吸附介质—显像剂;同样在毛细作用下，显像剂将吸引缺陷中的渗透剂，即渗透剂回渗到显像剂中;在一定的光源下(黑光或白光)，缺陷处的渗透剂痕迹被显示(黄绿色荧光或鲜艳红色)，从而探测出缺陷的形貌及分布状态。31.2、检测步骤：420世纪30年代20世纪60、70年代当今•煤油-白粉检测法•美国研究人员将荧光染料加入渗透剂中，提高灵敏度，形成三大无损检测方法之一；•发展高峰，研制出可检测微米级宽度的表面裂纹，且基本无毒害；•渗透检测应用成熟、大型规模化设备运用于检测中，形成自动化或半自动化检测线；2、渗透检测的发展与现状53、渗透检测方法的分类6方法名称渗透剂种类方法代号荧光渗透检测水洗型荧光渗透剂FA后乳化型荧光渗透剂FB溶剂去除型荧光渗透剂FC着色渗透检测水洗型着色渗透剂VA后乳化型着色渗透剂VB溶剂去除型着色渗透剂VC方法名称显像剂种类方法代号干式显像法干式显像剂D湿式显像法湿式显像剂W快干式显像剂S无显像剂显像法不用显像剂N3.1、根据渗透剂所含染料成分分类根据渗透剂所含染料成分，渗透检测分为荧光渗透检测法、着色渗透检测法和荧光着色渗透检测法，简称为荧光法、着色法和荧光着色法三大类。着色法荧光法73.2、根据渗透剂去除方法方类•根据渗透剂去除方法，渗透检测分为水洗型水洗型、后乳化型后乳化型和溶剂去除溶剂去除型型三大类。水洗型渗透法是渗透剂内含有一定量的乳化剂，工件表面多余的渗透剂可直接用水洗掉。有的渗透剂虽不含乳化剂，但溶剂是水，即水基渗透剂，工件表面多余的渗透剂也可直接用水洗掉，它也属于水洗型渗透法。后乳化型渗透法的渗透剂不能直接用水从工件表面洗掉，必须增加一道乳化工序，即工件表面上多余的渗透剂要用乳化剂“乳化”后方能用水洗掉。溶剂去除型渗透法是用有机榕剂去除工件表面多余的渗透剂。83.3、根据显像剂类型分类•根据显像剂类型，渗透检测分为干式显像法干式显像法、湿式显像湿式显像法法两大类。干式显像法是以白色微细粉末作为显像剂，施涂在清洗并干燥后的工件表面上。湿式显像法是将显像粉末悬浮于水中(水悬浮显像剂)或溶剂中(溶剂悬浮显像剂)，也可将显像粉末溶解于水中(水溶性显像剂)。此外，还有塑料薄膜显像法;也有不使用显像剂，实现自显像的。9着色渗透检测法常用器材：10113.4.各分类方法渗透检测操作的基本步骤•渗透检测一般应在冷热加工之后，表面处理之前以及工件制成之后进行。基本步骤见图1-2。后乳化型渗透检测分为亲油型后乳化渗透检测及亲水型后乳化渗透检测两种：124、渗透检测工作质量及体系仪器方法环境人员13渗透检测体系的灵敏度:指渗透检测体系发现缺陷大小的能力。渗透检测时，缺陷可供测量的尺寸是:缺陷长度;渗透检测显示的缺陷迹痕宽度比缺陷实际宽度大很多倍;渗透检测质量验收标准中，用于评定的是缺陷迹痕长度，它大于缺陷的实际长度。线状显示非线状显示渗透检测体系的分辨力:指渗透检测体系探测缺陷几何特性(尺寸、形状、位置)的能力。众所周知，缺陷迹痕宽度直接影响分辨力。渗透检测时，缺陷迹痕宽度随着显像时间的延长，会变宽，使分辨力下降。145、渗透检测的优点和局限性优点：•渗透检测可以检查金属(钢、耐热合金、铝合金、镁合金、铜合金)和非金属(陶瓷，塑料)工件的表面开口缺陷，例如，裂纹、疏松、气孔、夹渣、冷隔、...
