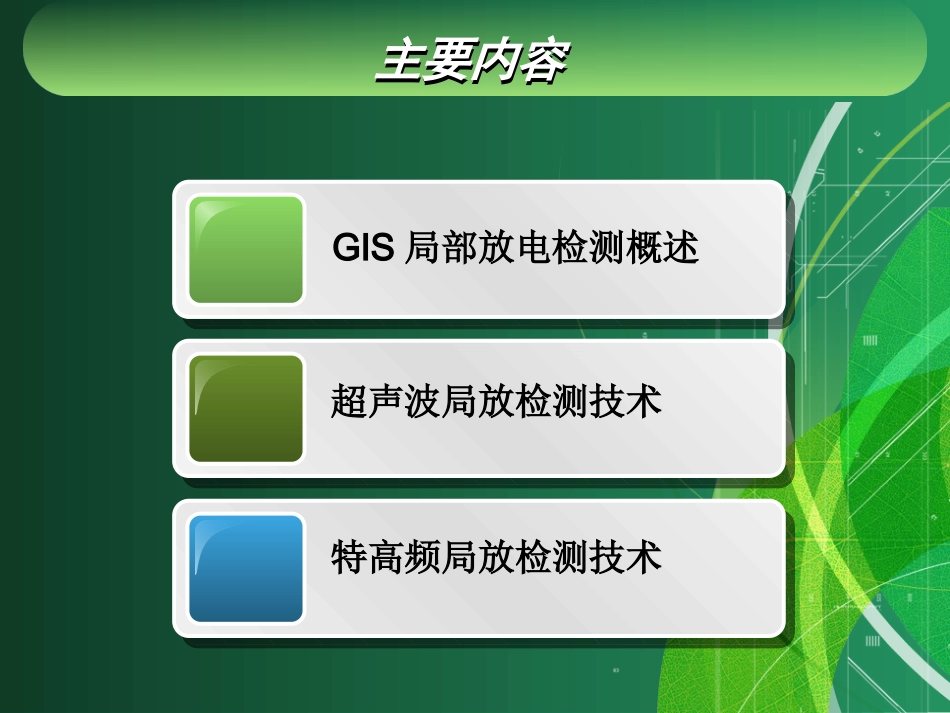

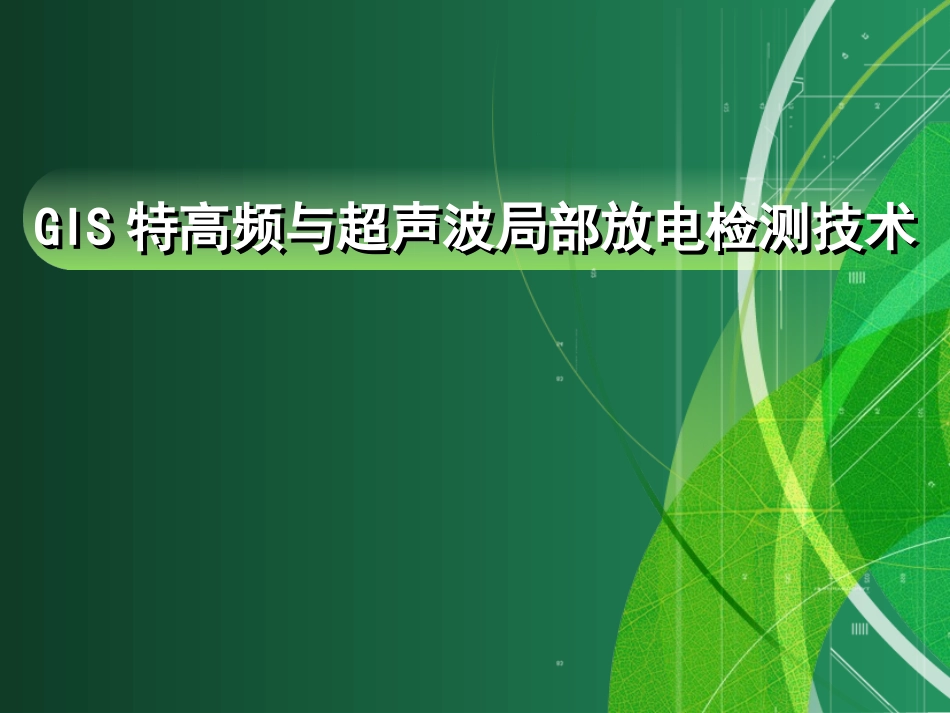

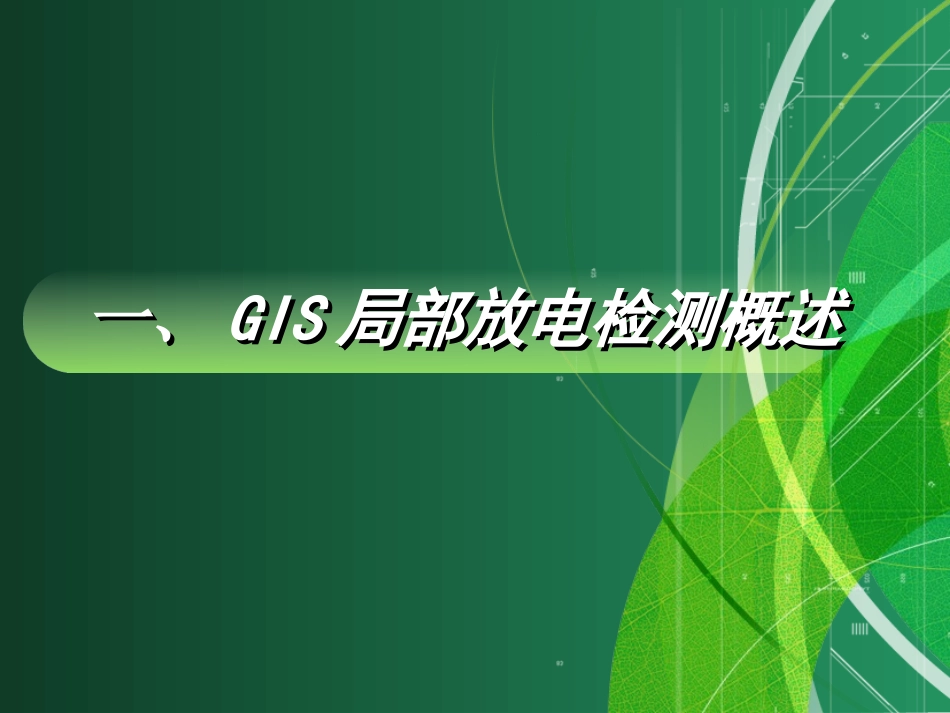

GIS特高频与超声波局部放电检测技术GIS特高频与超声波局部放电检测技术主要内容主要内容GIS局部放电检测概述超声波局放检测技术特高频局放检测技术一、GIS局部放电检测概述一、GIS局部放电检测概述主要内容主要内容GIS局部放电检测的意义1局部放电的基本概念2GIS设备局部放电的起因3GIS局部放电检测方法4开展GIS局部放电检测的意义开展GIS局部放电检测的意义随着电网建设的发展，GIS变电站的数量不断增加；GIS的内部空间极为有限，工作场强很高，且绝缘裕度相对较小；GIS内部一旦出现绝缘缺陷，极易造成设备故障，引起的停电时间较长，检修费用也很高；国内已经发生了数起较为严重的GIS事故，过去那种认为GIS设备免维护的观点已不被认同；CIGRE调查表明，50％以上的GIS故障是可预先发现的；在GIS的交接试验中监视局部放电信号，对运行中的GIS进行定期监测，均是保障安全运行的有效手段。局部放电的基本概念电力设备的绝缘系统中，只有部分区域发生放电，而没有贯穿施加电压的导体之间，即尚未击穿，这种现象称之为局部放电。它是由于局部电场畸变、局部场强集中，从而导致绝缘介质局部范围内的气体放电或击穿所造成的。它可能发生在导体边上，也可能发生在绝缘体的表面或内部。在绝缘体中的局部放电甚至会腐蚀绝缘材料，并最后导致绝缘击穿。局部放电是一种脉冲放电，它会在电力设备内部和周围空间产生一系列的光、声、电气和机械的振动等物理现象和化学变化。这些伴随局部放电而产生的各种物理和化学变化可以为监测电力设备内部绝缘状态提供检测信号。GIS设备局部放电的起因GIS设备局部放电的起因1-导体上的毛刺；3-悬浮屏蔽(接触不良)；5-盆式绝缘子上的颗粒2-壳体上的毛刺4-自由移动的金属颗粒6-盆式绝缘子内部缺陷悬浮放电悬浮放电分类：固定间隙悬浮放电可变间隙悬浮放电特点：1、信号强，脉冲幅值稳定，脉冲间隔稳定，高频含量多2、间隙对称时，正负半波对称，间隙不对称，正负半波不对称3、放电脉冲主要集中在一、三象限悬浮放电模型图自由金属颗粒放电自由金属颗粒放电特点：1、碰撞外壳产生的机械信号强，电信号较弱2、无固定相位特征，幅值不稳定3、通常电信号最大信号出现在电压峰值处自由金属颗粒模型图绝缘内部气隙放电绝缘内部气隙放电特点：1、脉冲幅值相对较小，幅值变化大，高频含量少，间隔变化大2、不规则气泡正负半波不对称3、放电脉冲主要集中在一、三象限气隙放电模型图尖端放电尖端放电特点：1、放电脉冲次数多，信号最大值通常在电压峰值处2、正负半波严重不对称3、高频含量少金属尖端放电模型图分类：导体上的尖端壳体上的尖端GIS绝缘击穿的主要表现形式GIS绝缘击穿的主要表现形式GIS投运初期：绝缘击穿大多是由金属颗粒、悬浮导体、表面毛刺或颗粒等缺陷造成的。通过完善交接验收可起到预防作用；GIS运行中期：绝缘击穿大多是绝缘子表面的缺陷（例如污秽、表面电荷积聚、附着金属微粒）引起的，特别是在暂态过电压作用时。通过定期巡检可发现这些隐患GIS局部放电检测技术GIS局部放电检测技术局部放电传统的局放测量产生超声波电磁波化学反应发光UHF检测法超声波检测法光测法化学法脉冲电流GIS局部放电检测技术GIS局部放电检测技术传统脉冲电流检测法：无法解决抗干扰问题，很难达到必要的检测灵敏度，通常用于试验室；特高频检测法：检测特高频电磁波信号，检测范围较大，不受空气中电晕干扰影响，对各种缺陷均敏感，检测灵敏度可达几个pC；超声波检测法：检测超声波信号，抗电气干扰，对自由颗粒缺陷和金属件的振动较为敏感，在靠近缺陷部位时，检测灵敏度可达到几个pC，定位准确；气体分析法：分解物从产生到扩散，需要一定的过程，且只有浓度积累到一定水平后方可被检测到，故响应速度较慢，检测灵敏度较低。特高频(UHF)及超声波(AE)法的比较特高频UHF超声波AE检测信号特高频电磁波信号超声波信号抗干扰对电晕放电较不敏感易受悬浮放电影响对电气干扰较不敏感易受振动噪声影响灵敏度对各种放电缺陷均较敏感，但不能发现弹垫松动、粉尘飞舞等非放电性缺陷仅对部分放电缺陷敏感，能发现弹垫松动、粉尘飞舞等非放电性缺陷...
