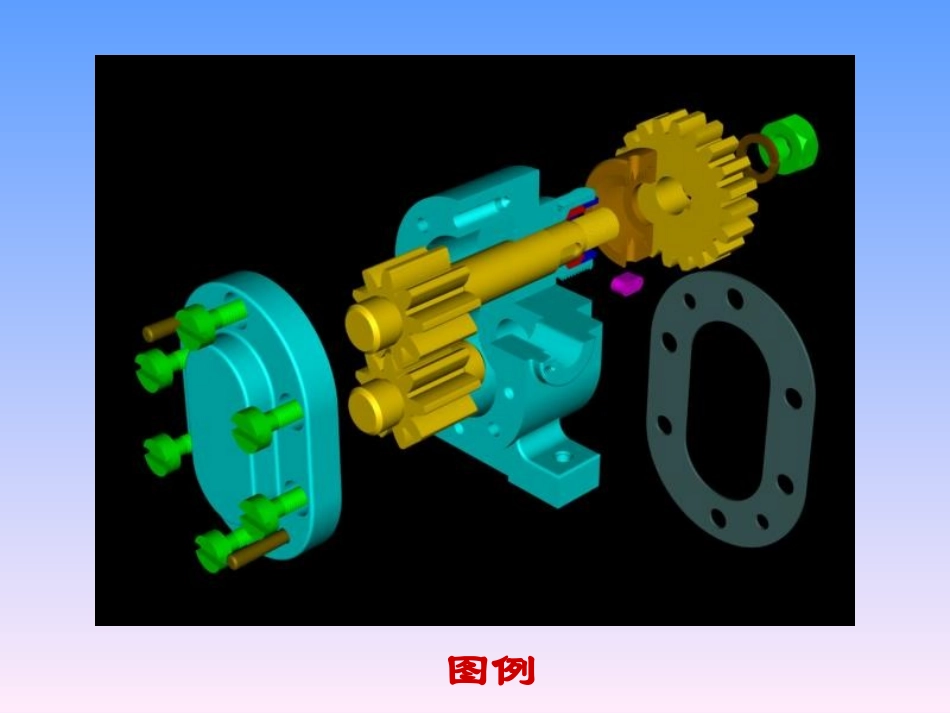

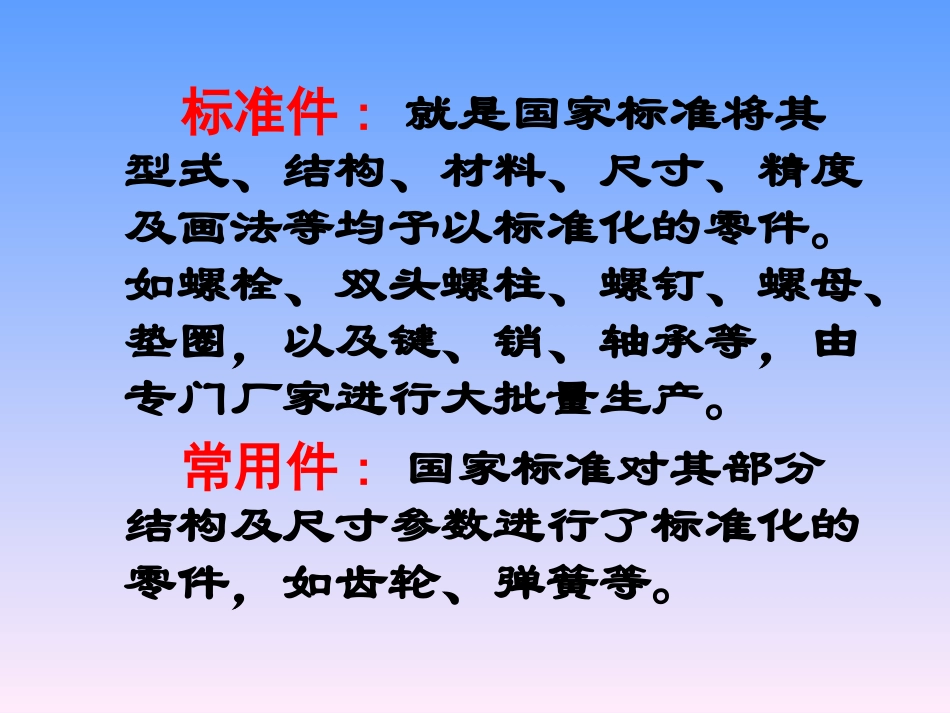

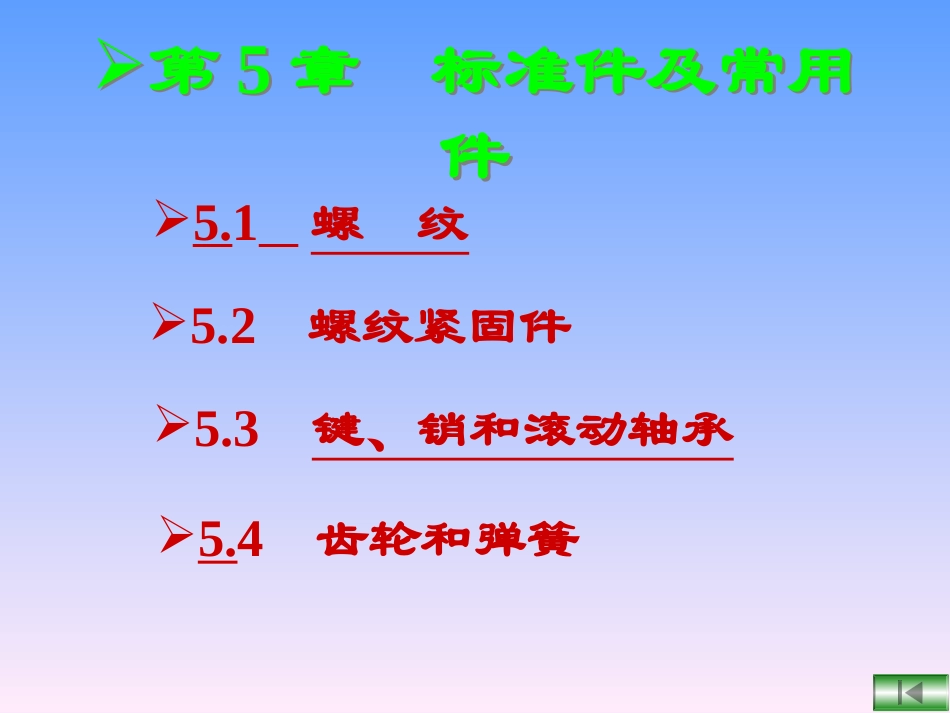

5.1螺纹5.2螺纹紧固件5.4齿轮和弹簧5.3键、销和滚动轴承第5章标准件及常用件第5章标准件及常用件标准件:就是国家标准将其型式、结构、材料、尺寸、精度及画法等均予以标准化的零件。如螺栓、双头螺柱、螺钉、螺母、垫圈，以及键、销、轴承等，由专门厂家进行大批量生产。常用件:国家标准对其部分结构及尺寸参数进行了标准化的零件，如齿轮、弹簧等。图例5.1螺纹5.1螺纹5.1.1螺纹的形成5.1.1螺纹的形成一平面图形（如三角形、矩形、梯形等）绕一圆柱（或圆锥）作螺旋运动，形成一圆柱（或圆锥）螺旋体。工业上，常将该螺旋体称为螺纹。a)在机床上加工外螺纹b)在机床上加工内螺纹螺纹在机床上加工螺纹在机床上加工一、螺纹加工方法在车床上可以车削外螺纹、内螺纹；对于加工直径较小的螺孔，可先钻出光孔，再用丝锥攻丝得到。小螺纹加工方法小螺纹加工方法攻丝钻孔钻孔深度螺纹深度二、螺纹的用途（一）螺纹倒角三、螺纹的工艺结构（二）螺纹收尾（三）螺纹退刀槽5.1.2螺纹的结构要素5.1.2螺纹的结构要素（一）螺纹牙型（二）螺纹直径（三）螺纹旋向（四）螺纹线数（五）螺纹螺距和导程（一）螺纹牙型（一）螺纹牙型1.普通螺纹(M)2.英制管螺纹(G、R、Rp、Rc)3.梯形螺纹(Tr)4.锯齿形螺纹(B)1.普通螺纹（M）普通螺纹是常用的连接螺纹，牙型为三角形，牙型角为60°，螺纹特征代号为M。普通螺纹又分为粗牙和细牙两种，它们的代号相同。一般连接都用粗牙螺纹。当螺纹的大径相同时，细牙螺纹的螺距和牙型高度比粗牙小，因此细牙螺纹适用于薄壁零件的连接。2.英制管螺纹(G、R、RP、RC)管螺纹主要用于连接管子，牙型为三角形，牙型角为55°，管螺纹有两类：（1）非螺纹密封的管螺纹螺纹种类为G，其内、外螺纹均为圆柱螺纹，内外螺纹旋合无密封能力，常用于电线管等不需要密封的管路中的连接。（2）螺纹密封的管螺纹螺纹种类代号有三种：圆锥外螺纹为R；圆锥内螺纹（锥度1：16）为RC；圆柱内螺纹为RP。这种螺纹可以是圆锥内螺纹与圆锥外螺纹相连接；也可是圆柱内螺纹和圆锥外螺纹相连接，其内、外螺纹旋合后有密封能力，常用于水管、煤气管、润滑油管等。3.梯形螺纹(Tr)梯形螺纹为常用的传动螺纹，牙型为等腰梯形，牙型角为30°，螺纹种类代号为Tr。4.锯齿形螺纹(B)锯齿形螺纹是一种受单向力的传动螺纹，牙型为不等腰梯形，一侧边牙型角为30°，另一边牙型角为3°，螺纹种类代号为B。大径D小径D1（二）螺纹直径（二）螺纹直径小径d1大径d螺纹的直径有大径（d或D）、小径（d1或D1）、中径之分。普通螺纹和梯形螺纹的大径又称公称直径。螺纹的顶径是与外螺纹或内螺纹牙顶相切的假想圆柱或圆锥的直径，即外螺纹的大径或内螺纹的小径；螺纹的底径是与外螺纹或内螺纹牙底相切的假想圆柱或圆锥的直径，即外螺纹的小径或内螺纹的大径。（三）螺纹旋向（三）螺纹旋向左旋右旋螺纹有右旋和左旋之分。顺时针旋转时旋入的螺纹，称右旋螺纹；逆时针旋转时旋入的螺纹，称左旋螺纹。工程上常用右旋螺纹。螺纹的旋向（四）螺纹线数（四）螺纹线数双线螺纹螺纹有单线和多线之分。沿一根螺旋线形成的螺纹称单线螺纹；沿两根以上螺旋线形成的螺纹称多线螺纹。连接螺纹大多为单线。单线螺纹（五）螺纹螺距和导程（五）螺纹螺距和导程螺距导程=线数×螺距螺距螺距螺纹相邻两牙在中径线上对应两点间的轴向距离称为螺距。沿同一条螺旋线转一周，轴向移动的距离称为导程。单线螺纹的螺距等于导程，多线螺纹的螺距乘线数等于导程。双线螺纹单线螺纹只有上述五要素完全一致的内外螺纹才能配合使用。只有上述五要素完全一致的内外螺纹才能配合使用。在螺纹的诸要素中，牙型、公称直径、螺距为其主要的三要素。若该三要素均符合国标规定，则相应螺纹称为标准螺纹；牙型符合国标规定，而公称直径和螺距不符合国标规定的螺纹，称为特殊螺纹；牙型不符合国标规定的螺纹，称为非标螺纹。5.1.3螺纹的规定画法5.1.3螺纹的规定画法1.外螺纹画法(a)(b)大径用粗实线小径用细实线螺纹终止线用粗实线剖面线画到粗实线处小径画入倒角区倒角圆不画用3/4细实线圆画可以取：小径=0.85d（大径）大径d小径d1倒角牙顶线粗实...
