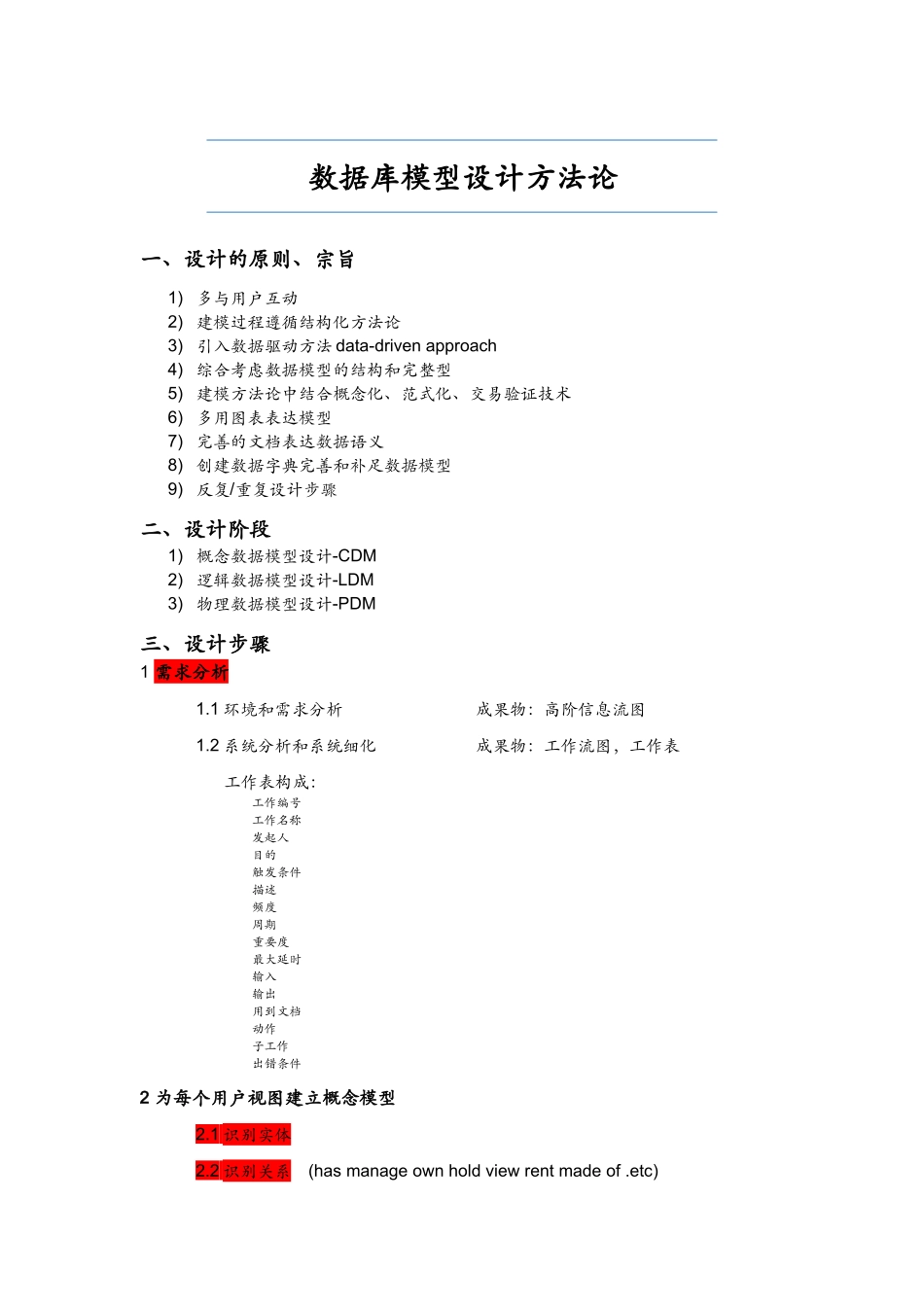

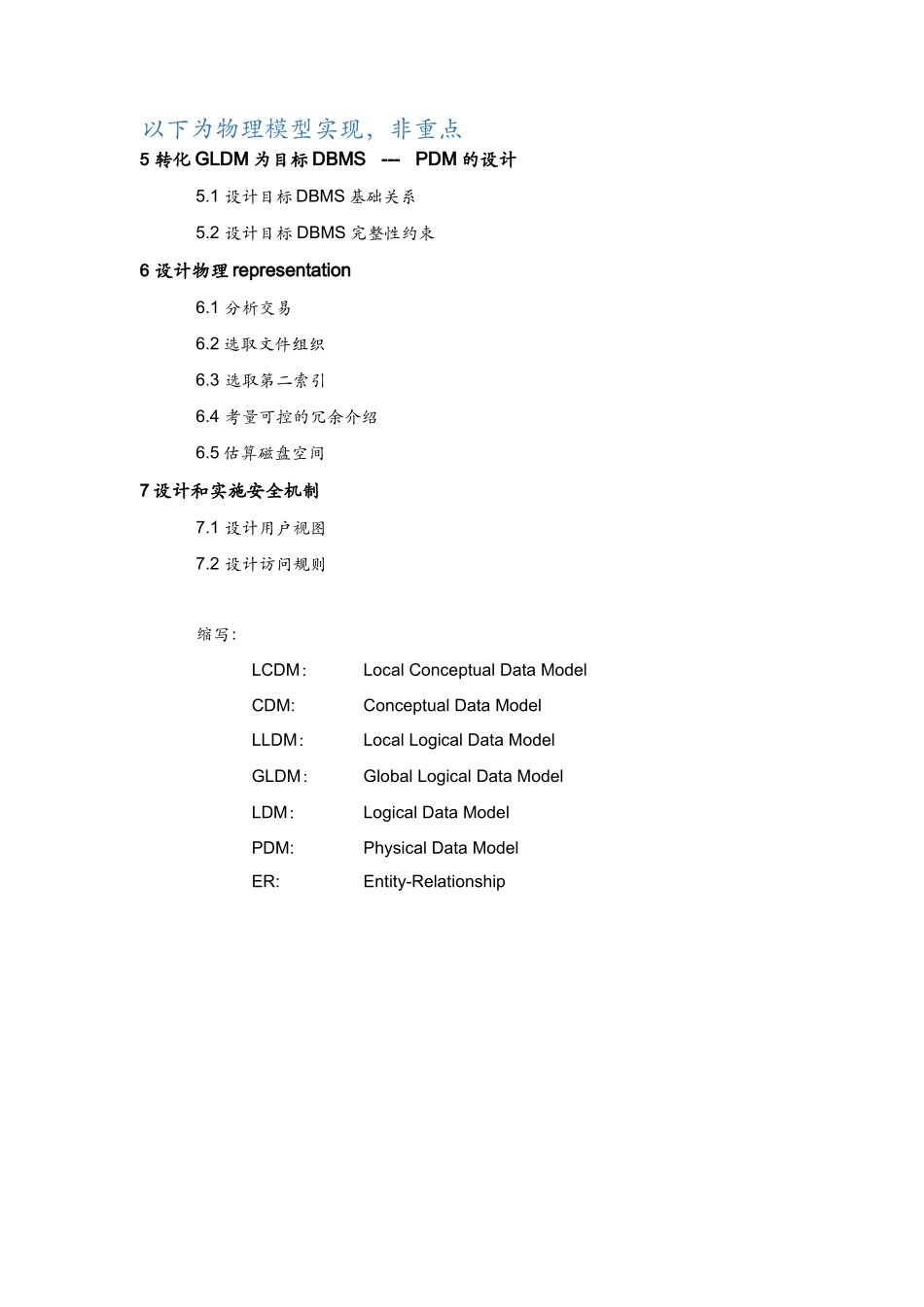

数据库模型设计方法论一、设计的原则、宗旨1)多与用户互动2)建模过程遵循结构化方法论3)引入数据驱动方法data-drivenapproach4)综合考虑数据模型的结构和完整型5)建模方法论中结合概念化、范式化、交易验证技术6)多用图表表达模型7)完善的文档表达数据语义8)创建数据字典完善和补足数据模型9)反复/重复设计步骤二、设计阶段1)概念数据模型设计-CDM2)逻辑数据模型设计-LDM3)物理数据模型设计-PDM三、设计步骤1需求分析1.1环境和需求分析成果物：高阶信息流图1.2系统分析和系统细化成果物：工作流图，工作表工作表构成：工作编号工作名称发起人目的触发条件描述频度周期重要度最大延时输入输出用到文档动作子工作出错条件2为每个用户视图建立概念模型2.1识别实体2.2识别关系(hasmanageownholdviewrentmadeof.etc)2.3识别并关联实体或关系的属性derivedattribute2.4确定属性域（DD）2.5确定候选/主关键字2.6具化/泛化实体类型（optional）2.7画ER图2.8同用户审查LCDM3建立和验证LLDM3.1局部CDM到局部LDM的映射去除M：N关系去除复杂关系去除属性循环关系Removerelationshipswithattributes去除多值属性复核1:1关系去除冗余关系3.2局部LDM中引出关系（deriveRelationsfromLLDM）3.3用范式化理论验证模型3.4用用户交易验证模型3.5画ER图3.6定义完整性约束3.7同用户审查审核LLDM4建立和验证GLDM4.1合并/集成LLDM4.2验证GLDM4.3验证未来增长checkforfuturegrowth4.4画最终ER图以下为物理模型实现，非重点5转化GLDM为目标DBMS---PDM的设计5.1设计目标DBMS基础关系5.2设计目标DBMS完整性约束6设计物理representation6.1分析交易6.2选取文件组织6.3选取第二索引6.4考量可控的冗余介绍6.5估算磁盘空间7设计和实施安全机制7.1设计用户视图7.2设计访问规则缩写：LCDM：LocalConceptualDataModelCDM:ConceptualDataModelLLDM：LocalLogicalDataModelGLDM：GlobalLogicalDataModelLDM：LogicalDataModelPDM:PhysicalDataModelER:Entity-Relationship
