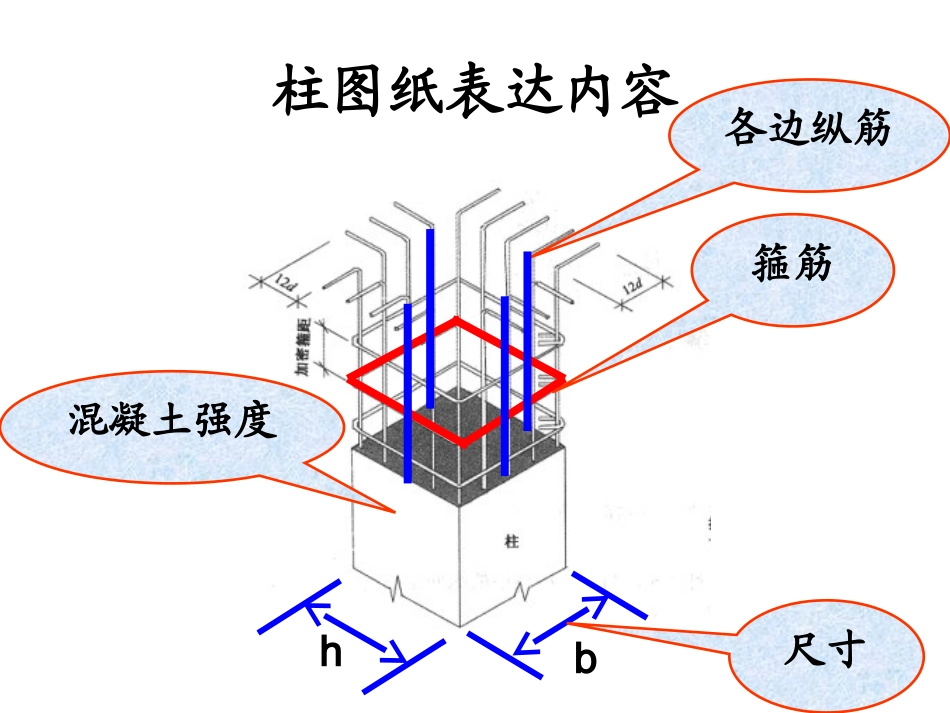

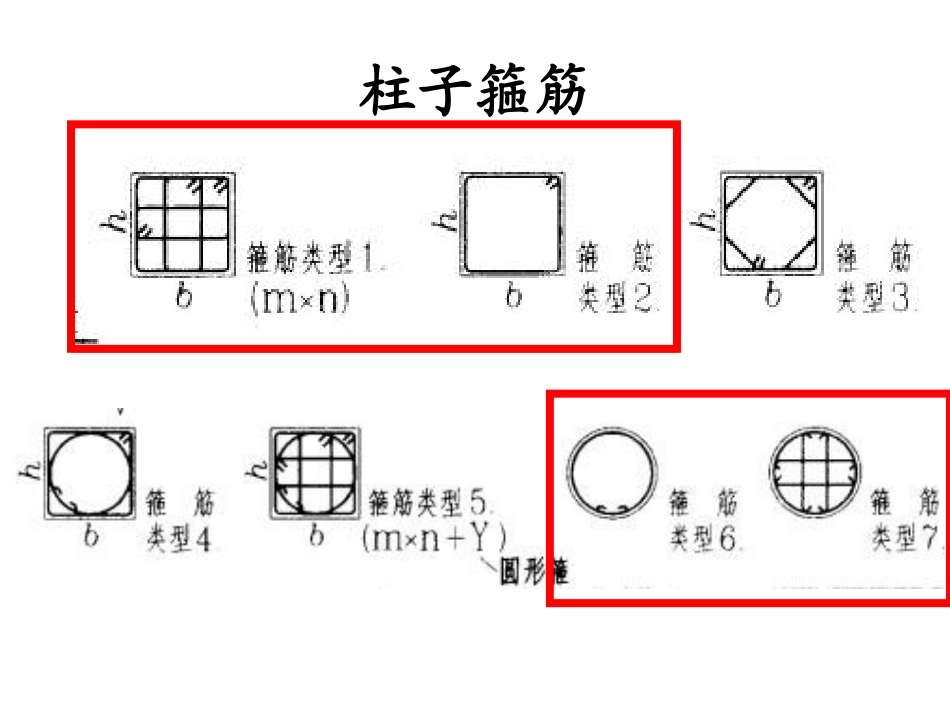

柱图纸表达内容混凝土强度bh尺寸各边纵筋箍筋柱混凝土强度•结构层高表中说明柱子箍筋箍筋类型2箍筋类型1隔一拉一纵筋bh角部纵筋bhb边中部纵筋bhh边中部纵筋柱配筋图柱配筋图•1、断面详图法•2、平面整体表示法03G101-11、断面详图法(1)模板图(2)配筋图(3)钢筋表模板图主要表明钢筋混凝土构件的外形，预埋铁件、预留钢筋、预留孔洞的位置，各部位尺寸和标高、构件以及定位轴线的位置关系等。(1)模板图(2)配筋图配筋图包括立面图、断面图和钢筋详图，主要表示构件内部各种钢筋的位置、直径、形状和数量等。(3)钢筋表为便于编制预算，统计钢筋用料，对配筋较复杂的钢筋混凝土构件应列出钢筋表，以计算钢筋用量。22、平法、平法（1）柱子编号框架柱KZ角柱边柱边柱混凝土剪力墙不落地框支梁KZL框支柱KZZ框支柱KZZ梁上柱LZ梁上柱LZ墙上柱QZ墙上柱QZ框架柱芯柱XZ（（22）注写方法）注写方法•截面注写法•列表法•详图表法在分标准层绘制的柱平面布置图上，对所有的柱子编号，分别在同一编号的柱中选择一个截面，并将此截面在原位放大，以直接注写截面尺寸、轴线定位和配筋具体数值①截面注写法图名表示这张配筋图表达的是第6层到第11层柱子的配筋图轴网定位竖向构件竖向构件柱竖向构件钢筋混凝土墙特别注意：只画竖向构件（柱、墙）√不画水平构件（梁、板）×KZ1一共9个其中一个放大画断面图KZ2一共2个其中一个放大画断面图KZ3只有1个放大画断面图LZ1一共2个其中一个放大画断面图柱子为框架柱编号为1柱子尺寸b=650mmh=600mm轴线定位：轴线通过柱子宽度中间柱下边缘距离轴线150mm柱上边缘距离轴线450mm150角部钢筋为4φ22150b边中部钢筋为5φ22h边中部钢筋为4φ20150加密区箍筋为φ10@100非加密区箍筋为φ10@200箍筋类型为4×4150纵筋直径大于1种，集中标注注写角部钢筋；在断面图上b边中部纵筋和h边中部钢筋柱子为框架柱编号为2柱子尺寸b=650mmh=600mm150450定位b边尺寸与轴线关系定位h边尺寸与轴线关系150450所有纵筋（角部、b边中部、h边中部）一共22φ22所有纵筋位置见断面图角部纵筋4φ22b边中部纵筋5φ22h边中部纵筋4φ22纵筋直径只有1种，全部纵筋注写在集中标注；钢筋位置在断面图中按照实际布置画出；b边和h边不再用文字标注150450φ10@100/200加密区箍筋为φ10@100非加密区箍筋为φ10@200框架柱，编号3截面尺寸：b=650mmh=600mm角部纵筋4φ22b边中部纵筋5φ22h边中部纵筋5φ22加密区箍筋为φ10@100非加密区箍筋为φ10@200②列表注写法•在分标准层绘制的柱平面布置图上，对所有的柱子编号，然后对同一编号的一个柱子列表表达其截面、配筋等图上内容：轴网竖向构件（柱、墙）同编号的柱选一个表明b、h方向，用于定位和表达钢筋所有柱按照图纸名称中规定的比例画出轮廓，不画钢筋所有柱钢筋配筋在表中列出钢筋直径只有一种，注写全部钢筋24φ25b、h边不注写钢筋，表示钢筋均匀分布，每个边钢筋相同箍筋类型箍筋配筋角部纵筋4φ25h边中部纵筋5φ2524φ25750×700375375550b边中部纵筋5φ25钢筋直径大于一种，分别注写角筋、b边中部钢筋、h边中部钢筋箍筋类型箍筋配筋角部钢筋为4φ22150b边中部钢筋为5φ22h边中部钢筋为4φ20150加密区箍筋为φ10@100非加密区箍筋为φ10@200箍筋类型为4×4钢筋直径大于一种，分别注写角筋、b边中部钢筋、h边中部钢筋箍筋类型箍筋配筋改造截面法•截面法：优点：钢筋用截面图表达出来，感性认知好缺点：需要画多个标准层平面图同一个平面图上两个类型的柱子距离太近时，容易发生截面碰撞适用范围：柱子类型少的结构•列表法：优点：一般只需要画1个平面图平面图上只画柱子轮廓，柱子不会在图纸碰撞缺点：钢筋用列表表达，钢筋不画出来，感性认知差适用范围：各种的结构改造截面法1•将列表法和截面法的优点结合起来•平面图：按照截面法规则分标准层画，但是图中所有柱子编号后只画轮廓图，不画放大的配筋截面图•配筋截面：将各个编号的柱子放大截面图画在平面图旁边，表达截面尺寸、纵筋、箍筋裙房标高-6.850～0.830柱平法施工图裙房标高0.830～11.630柱平法施工图改造截面法2（详图表法）•平面图：基本按照列表法规则画，一般一个建筑物只画一...
