轻型井点降水VIP免费

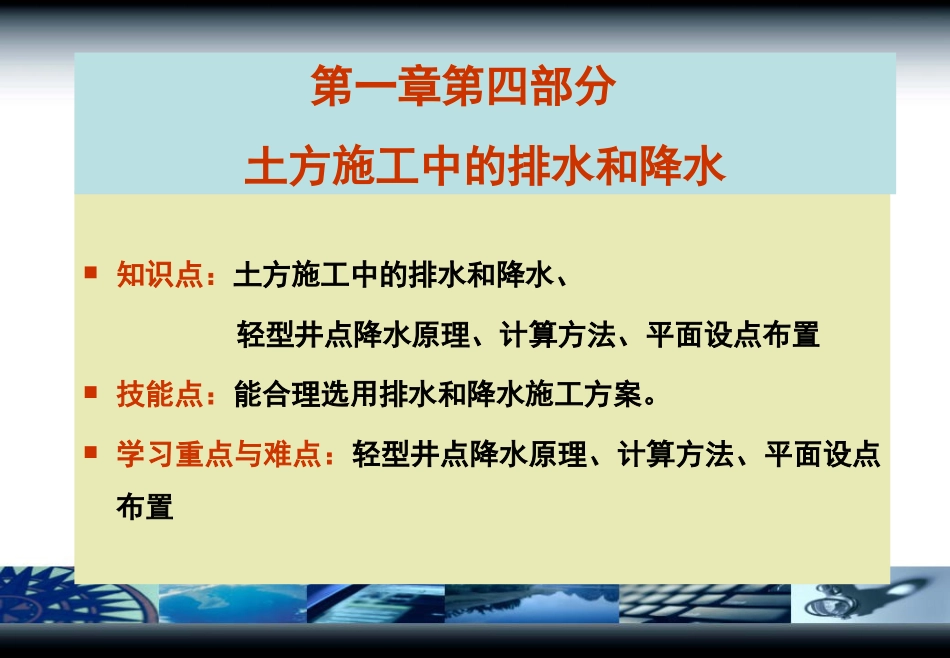

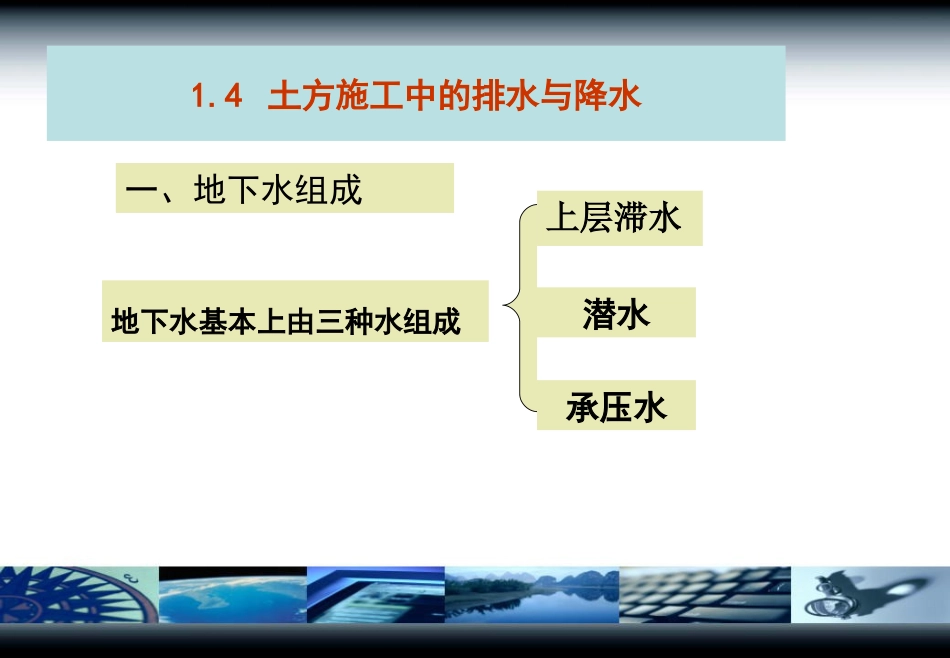

知识点：土方施工中的排水和降水、轻型井点降水原理、计算方法、平面设点布置技能点：能合理选用排水和降水施工方案。学习重点与难点：轻型井点降水原理、计算方法、平面设点布置第一章第四部分土方施工中的排水和降水1.1概述1.2土方性质与土方计算1.3基坑支护1.4土方施工中的排水与降水1.5土方施工机械本章小结本章内容1.5土方填筑与压实1.4土方施工中的排水与降水一、地下水组成地下水基本上由三种水组成上层滞水潜水承压水1、在基坑开挖前和开挖时：施工地面排水（地面雨水流入）降低地下水位（地下水渗入），保持土体干燥。2、这项工作应持续到基础工程施工完毕进行回填后才能完成。二、土方施工中的排水与降水1.4.1地面排水开工前必要条件（七通一平要求）:施工区域内场地地面排水系统先做好；泄水坡、形式：排水沟、截水沟1．场地的截水、排水措施（1）场地的截水筑堤截水：沿四周或迎水一侧、二侧筑0.5—0.8m高的土堤。排水沟截水：在场地四周挖排水沟排泄，以拦截附近地面水，但要注意与已有建筑物保持一定安全距离。排水沟、截水沟仅在施工期间使用沟的构造要求：①纵坡＞3‰或＜8%②边坡坡度，一般1:0.7～1:1.5③出水口设在远离建筑物的低洼地点、施工现场外。（2）场地排水为了方便排水，防治场地积水，场地坡度不应小于3‰，不应大于8%，使地表水向四边自然排除，再汇入场地主要的排水路线。2．排水沟的施工方法及要点人工开挖，挖出的土堆放应距排水沟缘20cm处，集中清运。定期清理浮渣与沉渣，严禁有毒有害的废物直接倒入排水沟中。现场材料设备、施工垃圾的堆放不得阻碍雨水排泄。1.4.2集水井降水（排水沟排水）做法：（P31图1-35）基坑（槽）底面设排水沟，水在重力作用下通过排水沟流入集水井，用水泵抽出基坑外排出场地。优点：简单、经济、对周围影响小、应用广。集水井明沟排水施工真空泵房位置基坑平面1.排水沟2.集水井3.抽水泵4.地下水水位线5.降水后的地下水位线剖面图C）集水井集水坑降水法动画.swf滤管构造1-钢管2-管壁上小孔3-缠绕的铁丝4-细滤网5-粗滤网6-粗铁丝保护网7-铸铁头8-井点管总管布置真空泵、离心泵、水气分离器工作原理：设备从左向右抽成真空，大气压力使水从右往左通过离心泵抽出。水气分离器副水气分离器真空泵总管井点管离心泵抽水设备工作原理井点降水动画.exe轻型井点组成1-井点管2-滤管3-集水总管4-弯联管5-水泵房6-原地下水位7-降低后地下水位轻型井点设计概要①②单排布置：基坑较窄(a)井点布置平面(b)降水漏斗剖面(c)真空泵房位置泵房双排或环形布置：基坑较宽(a)宽基坑平面(b)双排降水漏斗剖面(c)环型降水漏斗剖面宽基坑井点降水真空房布置(c)真空泵房位置P35公式1-31井点高程布置②目的：计算这个基坑需要多少根井点管满足降水要求。思路：①基坑一昼夜群井能涌出多少水？②一根井点管能抽吸多少水？③①/②=井点管根数。④总管长度/井点管根数=井点管间距计算步骤第一步①P5表1-2计算步骤第1步②抽水影响深度P38（表1-9）计算步骤第2步计算步骤第3步计算步骤第4步D）注意事项轻型井点降水设计•1.平面设计•2.高程设计•3.群井一昼夜排水量•4.单井一昼夜排水量•5.井点管总根数•6.井点管间距•7.设备选型总结：井点降水：是在基坑开挖前，预先在基坑四周埋设一定数量的滤水管（井），利用抽水设备，通过井点管抽出地下水，使地下水降低到坑底以下。优点：基坑开挖时P33图1-37a.防止涌水b.防止塌方c.防止土上冒d.减少土横向荷载e.防止流沙END
